23
Если духовой шкаф планируется установить под варочной панелью, подключение этих двух
приборов к электросети следует выполнять раздельно; это облегчит их отсоединение и повысит
электробезопасность.
Когда все провода присоединены, духовой шкаф можно включать лишь после встраива-
ния в мебель.
Розетка должна быть легкодоступной.
ВНИМАНИЕ! ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ЛЮБЫЕ ПРЯ-
МЫЕ И КОСВЕННЫЕ ПОВРЕЖДЕНИЯ, ВЫЗВАННЫЕ НАРУШЕНИЕМ ПРАВИЛ УСТА-
НОВКИ ИЛИ ПОДКЛЮЧЕНИЯ. ВСЕ РАБОТЫ ПО УСТАНОВКЕ И ПОДКЛЮЧЕНИЮ
ДОЛЖНЫ ВЫПОЛНЯТЬСЯ КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТОМ С СОБЛЮ-
ДЕНИЕМ ВСЕХ ПРИМЕНИМЫХ НОМРАТИВНЫХ ДОКУМЕНТОВ.
ЗАЗЕМЛЕНИЕ

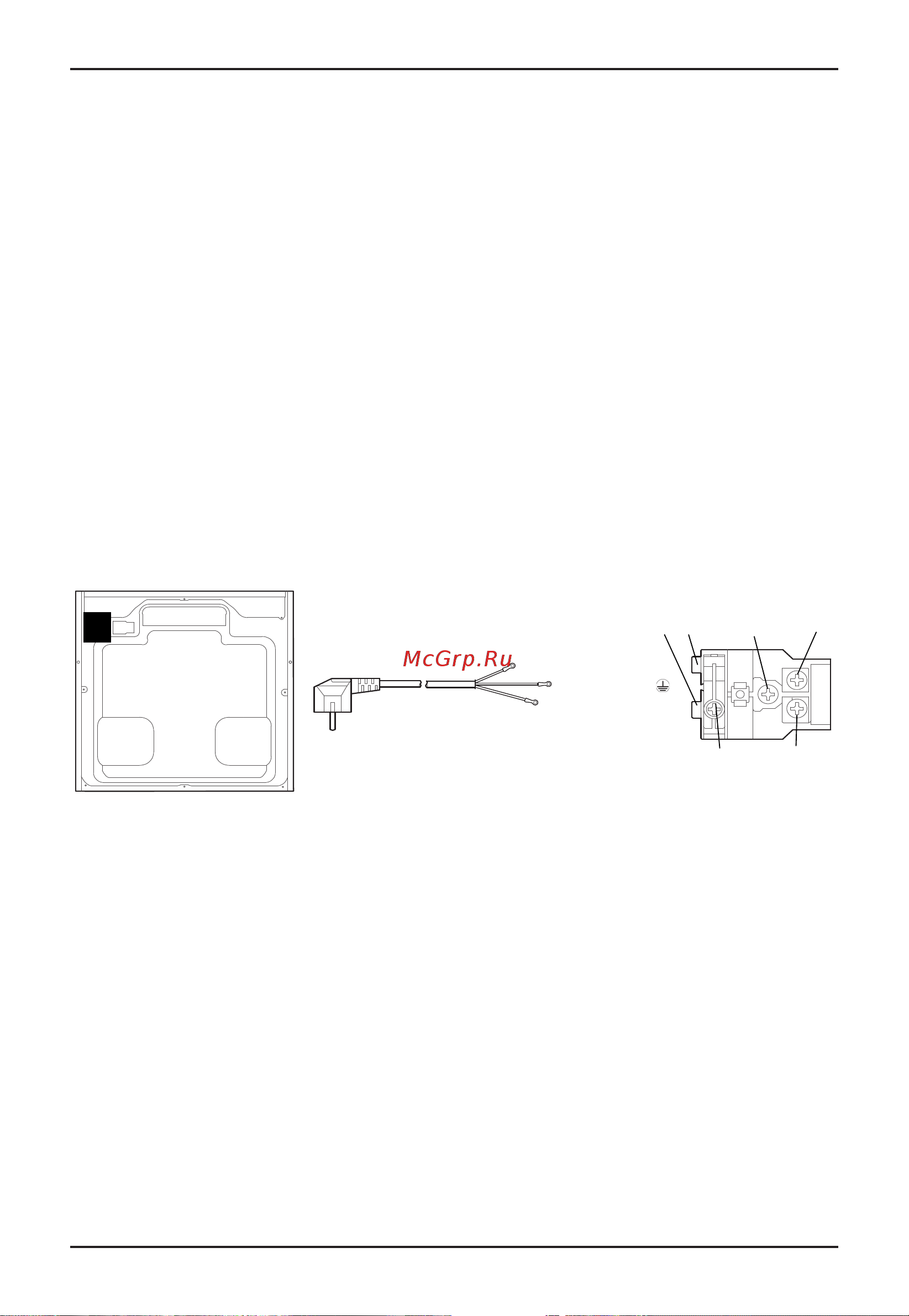

Рядом с буквой А на рисунке ниже отображен корпус клеммной коробки на задней стороне духо-
вого шкафа.
1. Отключите питание. Используйте маленькую плоскую отвертку, чтобы открыть защёлки 1 и 2.
2. Используйте крестовую отвертку, чтобы открутить болты 3, 4, 5 и 6.
3. Замените шнур на новый шнур питания, установите желто-зеленый провод (земля) на позицию
3, коричневый (фаза) на 4, синий (нейтраль) на 5.
4. Закрутите винт 6 и закройте крышкой клеммную коробку.
CURE YOUR APPLIANCE WHEN NEEDED
If a fault occurs, before calling the after-sales service, please ensure that is not because
of incorrect operations and refer to the fault table, attempt to correct the fault yourself.
You can often easily rectify technical faults on the appliance yourself.
If a dish does not turn out exactly as you wanted, you can find many tips and instruc-
tions for preparation at the end of the operating manual.
Fault Possible Cause Notes/remedy
The appliance
does not work.
Knobs have
fallen out of the
support in the
control panel.
Faulty fuse.
Power cut
Check the circuit breaker in the fuse box.
Check whether the kitchen light or other kitchen
appliances are working.
Knobs have
been acci-
dentally
disengaged.
Knobs can be removed.
Simply place knobs back in their support in the
control panel and push them in so that they engage
and can be turned as usual.
terminal boxback outer case
A
power cord
brown {L}
blue {N}
yellow/green
21
6
3
5
4
32
Change the power cord
Position A show the terminal box position on the back of the back outer case and it’s
closed.
Steps: a. cut o the power, use small flat screwdriver to open two snap 1，2.
b. use Phillips crewdriver to take o screws 3，4 ，5and6.
c. change the new power cord ,fix the yellow/green wire on 3，brother wire on 4，
blue wire on 5.
d. twist screw 6 closed the terminal box cover finish the changing.
Установка, подсоединения и заземления электрической системы должны соответствовать положе-
ниям европейских стандартов, а также действующим местным нормтаивам.
Данный бытовой прибор требует заземления для защиты от коротких замыканий и утечек. Поэтому,
прибор должен подключаться к соответствующей электрической сети.
Кабель заземления не должен прерываться выключателем.
ВНИМАНИЕ! ПЕРЕД ТЕХНИЧЕСКИМ ОБСЛУЖИВАНИЕМ ПРИБОРА СЛЕДУЕТ
ПОЛНОСТЬЮ ОТКЛЮЧИТЬ ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ. ПРОИЗВОДИТЕЛЬ НЕ НЕ-
СЕТ ОТВЕТСТВЕННОСТИ ЗА НАНЕСЕНИЕ МАТЕРИАЛЬНОГО УЩЕРБА ИЛИ УЩЕРБА
ЗДОРОВЬЮ ЛЮДЕЙ, ВОЗНИКШЕГО ВСЛЕДСТВИЕ НЕНАДЛЕЖАЩЕГО ЗАЗЕМЛЕНИЯ
ПРИБОРА.
При замене электрического кабеля убедитесь, что он соответствует действующим стандартам и под-
ходит по техническим характеристикам изделия.
ВИД СЗАДИ КЛЕММНАЯ КОРОБКА
Электрокабель
Коричневый {L}
Желто-зеленый { }
Голубой {N}
А
