6
ПАНЕЛЬ УПРАВЛЕНИЯ
ВНИМАНИЕ! СИМВОЛЫ И ОБОЗНАЧЕНИЯ НА ПАНЕЛИ УПРАВЛЕНИЯ ПРИВЕДЕ-
НЫ В КАЧЕСТВЕ ПРИМЕРА И МОГУТ РАЗЛИЧАТЬСЯ В ЗАВИСИМОСТИ ОТ МОДЕЛИ
ДУХОВОГО ШКАФА. РУКОВОДСТВУЙТЕСЬ ИНФОРМАЦИЕЙ, УКАЗАННОЙ НА САМОМ
ИЗДЕЛИИ.
57
ПАНЕЛЬ УПРАВЛЕНИЯ
ПРЕДУПРЕЖДЕНИЕ: Панель управления, указанная, приведена только
в качестве примера. Принимайте во внимание панель управления, уста-
новленная на вашем приборе.

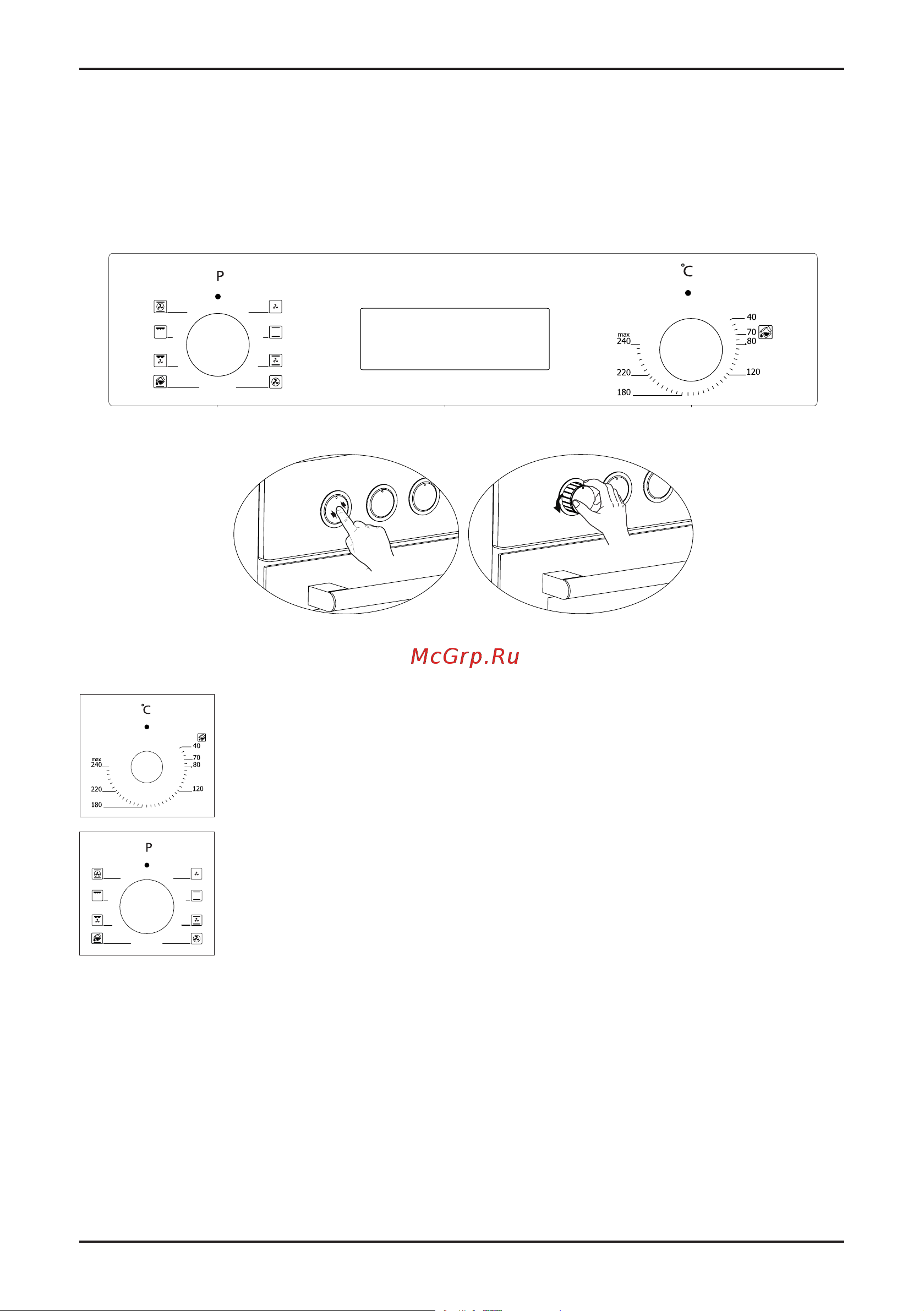

Рис. 5
A
1. Функциональная кнопка
2. Механический или цифровой таймер
3. Термостат
1 2 3
В моделях с поворотными утапливаемыми регуляторами настройка осуществляется только когда
регулятор выдвинут.
58
Использование Всплывающей Кнопки *
В моделях с выдвигающимися реле настройка может осуществляться
только когда реле выдвинуто.
Нажмите и отпустите реле, чтобы оно выдвинулось,
как показано на рисунке слева.
Когда реле выдвинуто вперед, можно осуществлять
необходимые настройки поворотами влево или
вправо.
Механическое реле таймера *: Используется для
установки времени приготовления пищи. Когда
установленное для приготовления время истекает,
таймер отключает нагревательные элементы и
издает характерный звон. Для времени приготовления
различных продуктов см. таблицу приготовления.
Реле Термостата: Используется для установки
температуры приготовления пищи в печи. Послу
раз м е щения блюда в печи, поверните реле и установите
желаемую температуру. См. таблицу приготовления
пищи, чтобы узнать температуру приготовления
различных продуктов.
RU
22
Using Pop-up Button *
Adjustment can be made only when button is popped for models with
pop-up button.
Make sure that button is popped by pressing on the
button as shown in the gure at left side.
You can make necessary adjustments by turning
right or left when button is popped enough.
Thermostat Button: Helps to set cooking temperature
of the food to be cooked in the oven. You can set
the desired temperature by turning the button after
placing the food into the oven. Check cooking table
related to cooking temperatures of different foods.
Mechanical Timer Button *: Helps to set time for the
food to be cooked in the oven. Timer de-energizes
the heaters when set time expires and warns you by
ringing. See cooking table for cooking times.
GB
Нажмите и отпустите регулятор, чтобы он выдвинулся как показано на рисунке.
Когда регулятор выдвинут вперед, то можно осуществлять настройки поворотами влево или вправо.
22
Using Pop-up Button *
Adjustment can be made only when button is popped for models with
pop-up button.
Make sure that button is popped by pressing on the
button as shown in the gure at left side.
You can make necessary adjustments by turning
right or left when button is popped enough.
Thermostat Button: Helps to set cooking temperature
of the food to be cooked in the oven. You can set
the desired temperature by turning the button after
placing the food into the oven. Check cooking table
related to cooking temperatures of different foods.
Mechanical Timer Button *: Helps to set time for the
food to be cooked in the oven. Timer de-energizes
the heaters when set time expires and warns you by
ringing. See cooking table for cooking times.
GB
РЕГУЛЯТОР ТЕМПЕРАТУР (ТЕРМОСТАТ РЕГУЛИРУЕМЫЙ)
Используется для установки температуры приготовления пищи. После разме-
щения блюда в духовом шкафу, поверните регулятор и установите желаемую
температуру. См. таблицу приготовления пищи, чтобы узнать температуру при-
готовления различных продуктов.
25
PROGRAM TYPES
Program Button: Helps to set with which heaters the
food placed in oven will be cooked. Heater program
types in this button and their functions are stated
below. Every model might not have all heater types
and thus program types of these heaters.
Heating program types in your appliance and important explanations
of them are provided below for you can cook different foods appealing to
your taste.
Lower heating element: Select this program towards end of cooking time
if lower part of the food cooked will be roasted.
Upper heating element: Used for post heating or roasting very little pieces
of foods.
Lower and upper heating elements: A program that can be used for cooking
foods like cake, pizza, biscuit and cookie.
Lower heating element and fan: Use mostly for cooking foods like fruit
cake.
Lower and upper heating element and fan: The program suitable for cooking
foods like cakes, dried cakes, lasagne. Suitable for cooking meat dishes,
as well.
Lower and upper heating elements Fan
Lower heating element and fan Turbo heater and fan
Grill and roast chicken
Lower-upper heating element
and fan
Upper heating element and fan Grill and fan
Multifunctional cooking (3D) Grill
Lower heating element Upper heating element
Small grill and fan Steam cleaning
РЕГУЛЯТОР РЕЖИМОВ ПРИГОТОВЛЕНИЯ
Используется для определения режима приготовления продуктов, размещен-
ных в духовом шкафу. Типы режимов, расположенных на панели прибора и их
функции описаны далее.
Не все модели могут быть оснащены всеми видами нагревателей и соответ-
ствующими типами режимов.
