38 Español
Descripción del equipo
En este manual de instrucciones se describe el equipa-
miento máximo. Existen diferencias en el alcance del
suministro según el modelo (véase el embalaje).
Figura véanse las páginas de gráfico
Figura A
1 Boquilla de tubo soplador
2 Tubo de soplado
3 Cierre de bayoneta de la carcasa
4 Interruptor del equipo
5 Fijación del régimen de revoluciones
6 Cable Bowden
7 Borne
8 Fuelle
9 Estructura de sujeción
10 Carcasa del motor
11 Alojamiento de la batería
12 Placa de características
13 Tornillo de bloqueo del asa
14 Botón Turbo Boost
15 Asa
16 Tecla de desbloqueo de la batería
17 Consola de montaje con argolla de enganche
18 Hebilla para ajuste de altura de la correa
19 Hebilla de clic de la correa
20 Tubo de conexión
21 *Batería Battery Power+ 36V
22 *Cargador rápido Battery Power+ 36V
23 Herramienta de montaje
* opcional
Batería
El equipo puede funcionar con dos baterías Kärcher
Battery Power+ 36 V.
Montaje
Montaje del equipo
ADVERTENCIA
Riesgo de lesiones debido a un dispositivo ensam-
blado de forma incompleta
Utilice el equipo solo si se encuentra completamente
ensamblado y funciona correctamente.
1. Monte el fuelle en la carcasa.
a Empuje un extremo del fuelle sobre el tubo de la
carcasa de tal manera que el saliente del tubo
encaje firmemente en la ranura del fuelle.
Figura B
b Inserte el cable Bowden en la ventana de la abra-
zadera del tubo.
c Coloque las partes de la abrazadera en el tubo y
por encima y por debajo del fuelle de tal manera
que el cable Bowden no quede atrapado.
d Inserte un tornillo en la abrazadera del tubo en el
lado más cercano al equipo y apriételo con la he-
rramienta de montaje suministrada.
Figura C
e Inserte el segundo tornillo en el otro lado de la
abrazadera del tubo y apriételo con la herramien-
ta de montaje suministrada.
2. Monte el tubo de conexión en el fuelle.
a Empuje el tubo de conexión dentro del fuelle de
tal manera que el saliente del tubo encaje firme-
mente en la ranura del fuelle.
Figura D
b Inserte el cable Bowden en la ventana de la abra-
zadera del tubo.
c Coloque las partes de la abrazadera en el tubo y
por encima y por debajo del fuelle de tal manera
que el cable Bowden no quede atrapado.
d Inserte un tornillo en la abrazadera del tubo en el
lado más cercano al equipo y apriételo con la he-
rramienta de montaje suministrada.
Figura E
e Inserte el segundo tornillo en el otro lado de la
abrazadera del tubo y apriételo con la herramien-
ta de montaje suministrada.
3. Monte la boquilla del tubo de soplado.
a Coloque las ranuras de la boquilla sobre la len-
güeta del tubo de soplado.
Figura F
b Gire la boquilla de modo que las dos flechas
apunten una hacia la otra.
La boquilla está acoplada.
4. Monte el tubo de soplado.
a Coloque las ranuras del tubo de soplado sobre la
lengüeta del equipo.
Figura F
b Gire el tubo de soplado de modo que las dos fle-
chas apunten una hacia la otra.
El tubo de soplado está acoplado.
Cambio de posición del asa
La posición del asa se puede adaptar a las necesidades
del operario.
1. Cambie la posición del asa.
Figura G
a Afloje el tornillo de bloqueo.
b Desplace el asa por la tubería.
c Apriete el tornillo de bloqueo.

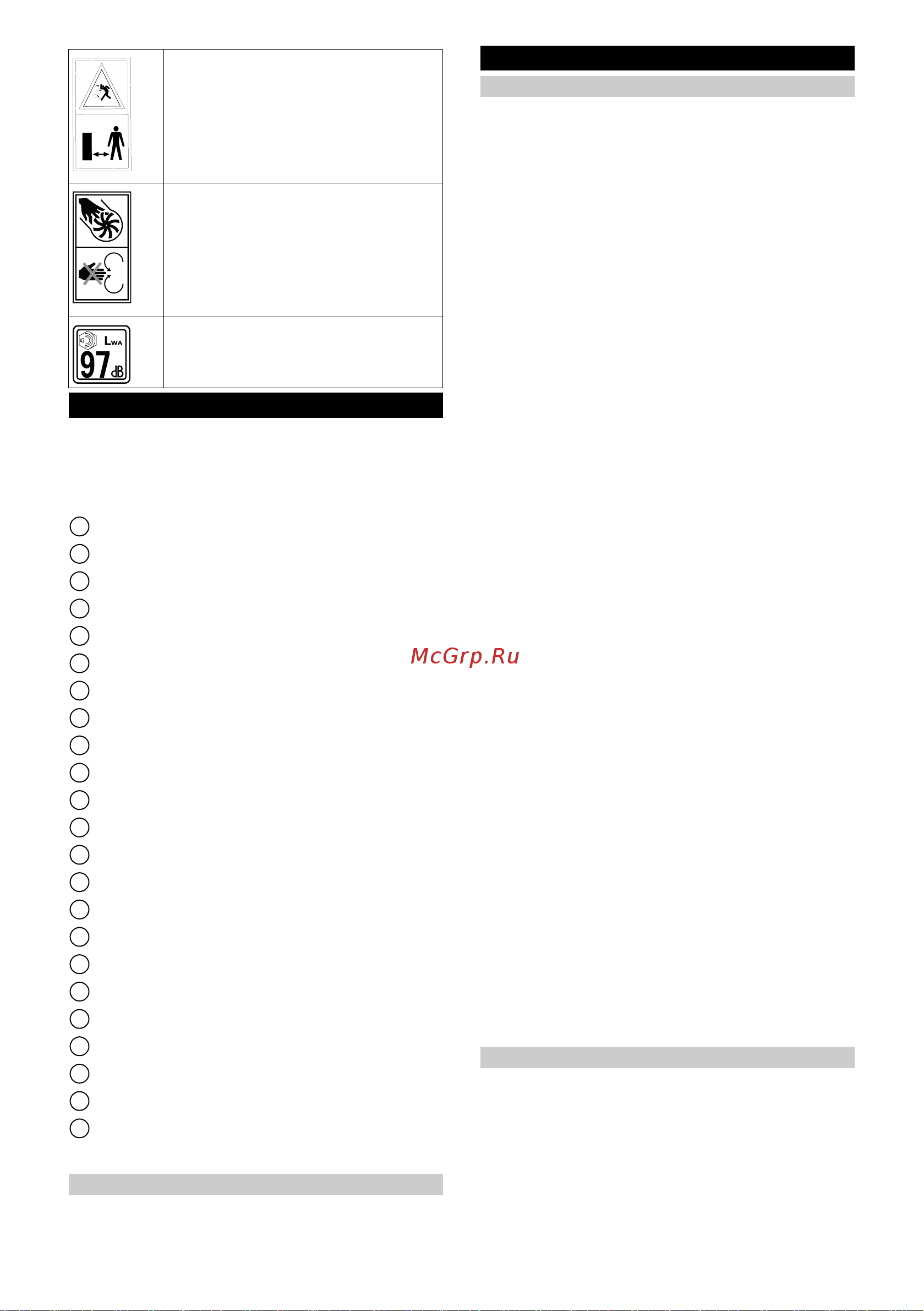

Peligro por objetos que salen despedi-
dos. Mantenga a las personas que quie-
ran mirar lejos de la zona de trabajo.
Ruedas de ventilador giratorio. Manten-
ga las manos y los pies alejados de las
aberturas mientras el equipo esté en fun-
cionamiento.
El nivel de presión acústica garantizado
indicado en la etiqueta es de 97 dB.
