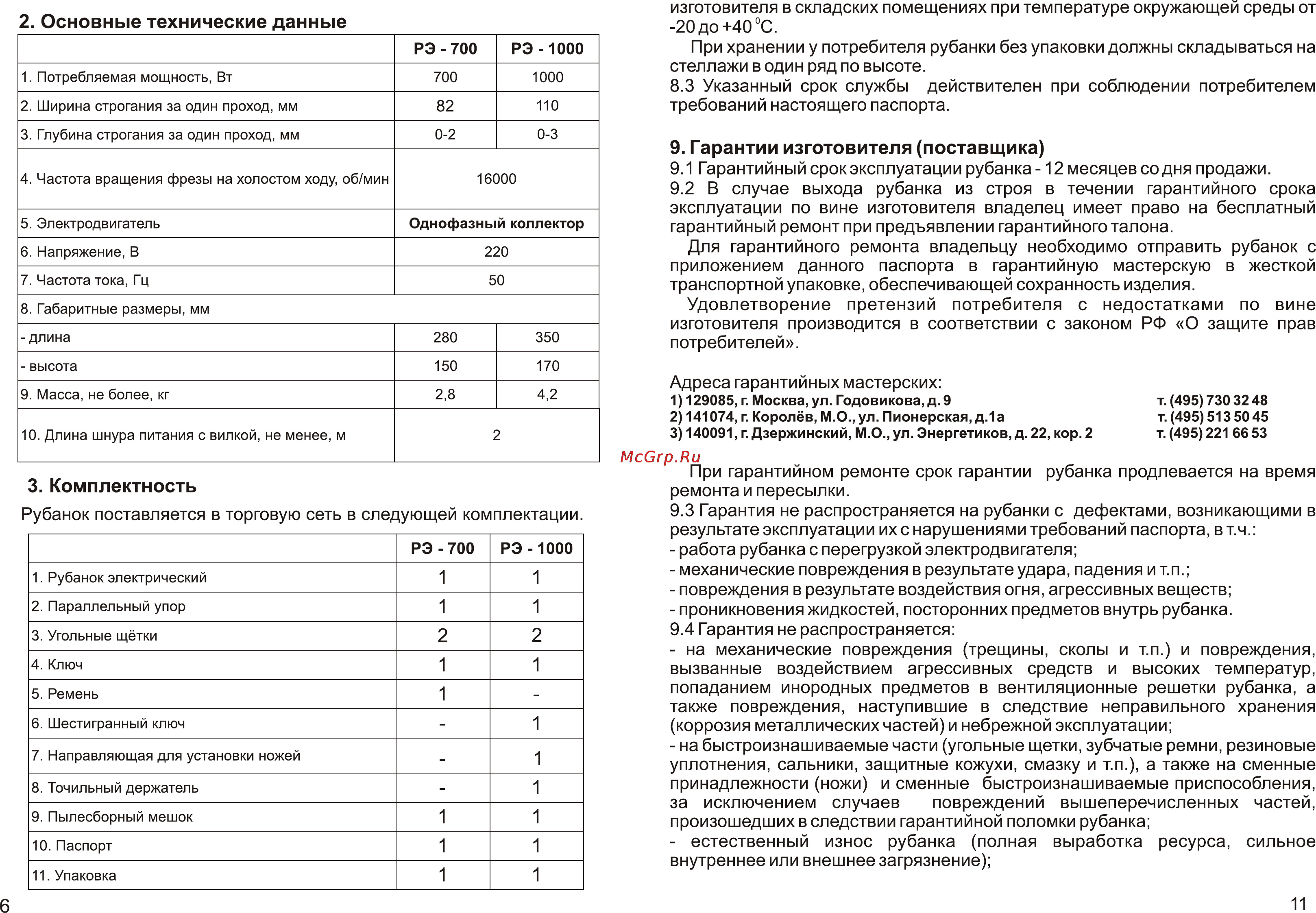

2 Основные технические данные РЭ 700 РЭ 1000 1 Потребляемая мощность Вт 700 1000 2 Ширина строгания за один проход мм 82 110 3 Глубина строгания за один проход мм 0 2 0 3 4 Частота вращения фрезы на холостом ходу об мин 5 Электродвигатель 16000 Однофазный коллектор 6 Напряжение В 220 7 Частота тока Гц 50 8 Габаритные размеры мм длина 280 350 высота 150 170 9 Масса не более кг 2 8 4 2 10 Длина шнура питания с вилкой не менее м 2 3 Комплектность Рубанок поставляется в торговую сеть в следующей комплектации 1 Рубанок электрический 2 Параллельный упор 3 Угольные щётки 4 Ключ 5 Ремень 6 Шестигранный ключ 7 Направляющая для установки ножей 8 Точильный держатель 9 Пылесборный мешок 10 Паспорт 11 Упаковка 6 РЭ 700 РЭ 1000 1 1 2 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 изготовителя в складских помещениях при температуре окружающей среды от 20 до 40 С При хранении у потребителя рубанки без упаковки должны складываться на стеллажи в один ряд по высоте 8 3 Указанный срок службы действителен при соблюдении потребителем требований настоящего паспорта 9 Гарантии изготовителя поставщика 9 1 Гарантийный срок эксплуатации рубанка 12 месяцев со дня продажи 9 2 В случае выхода рубанка из строя в течении гарантийного срока эксплуатации по вине изготовителя владелец имеет право на бесплатный гарантийный ремонт при предъявлении гарантийного талона Для гарантийного ремонта владельцу необходимо отправить рубанок с приложением данного паспорта в гарантийную мастерскую в жесткой транспортной упаковке обеспечивающей сохранность изделия Удовлетворение претензий потребителя с недостатками по вине изготовителя производится в соответствии с законом РФ О защите прав потребителей Адреса гарантийных мастерских 1 129085 г Москва ул Годовикова д 9 2 141074 г Королёв М О ул Пионерская д 1а 3 140091 г Дзержинский М О ул Энергетиков д 22 кор 2 т 495 730 32 48 т 495 513 5045 т 495 221 66 53 При гарантийном ремонте срок гарантии рубанка продлевается на время ремонта и пересылки 9 3 Гарантия не распространяется на рубанки с дефектами возникающими в результате эксплуатации их с нарушениями требований паспорта вт ч работа рубанка с перегрузкой электродвигателя механические повреждения в результате удара падения и т п повреждения в результате воздействия огня агрессивных веществ проникновения жидкостей посторонних предметов внутрь рубанка 9 4 Гарантия не распространяется на механические повреждения трещины сколы и т п и повреждения вызванные воздействием агрессивных средств и высоких температур попаданием инородных предметов в вентиляционные решетки рубанка а также повреждения наступившие в следствие неправильного хранения коррозия металлических частей и небрежной эксплуатации на быстроизнашиваемые части угольные щетки зубчатые ремни резиновые уплотнения сальники защитные кожухи смазку и т п а также на сменные принадлежности ножи и сменные быстроизнашиваемые приспособления за исключением случаев повреждений вышеперечисленных частей произошедших в следствии гарантийной поломки рубанка естественный износ рубанка полная выработка ресурса сильное внутреннее или внешнее загрязнение 11
