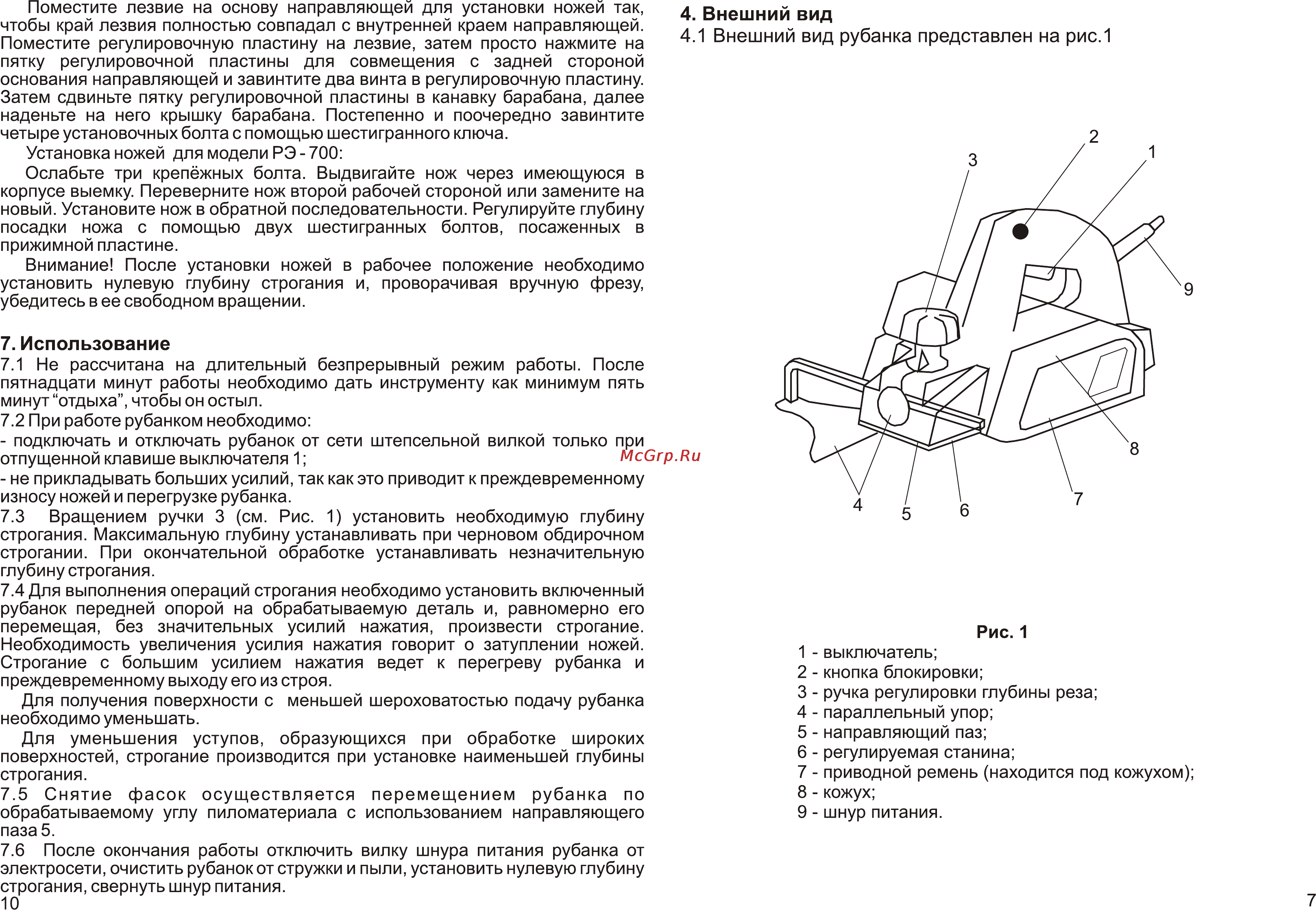

Поместите лезвие на основу направляющей для установки ножей так чтобы край лезвия полностью совпадал с внутренней краем направляющей Поместите регулировочную пластину на лезвие затем просто нажмите на пятку регулировочной пластины для совмещения с задней стороной основания направляющей и завинтите два винта в регулировочную пластину Затем сдвиньте пятку регулировочной пластины в канавку барабана далее наденьте на него крышку барабана Постепенно и поочередно завинтите четыре установочных болта с помощью шестигранного ключа Установка ножей для модели РЭ 700 Ослабьте три крепёжных болта Выдвигайте нож через имеющуюся в корпусе выемку Переверните нож второй рабочей стороной или замените на новый Установите нож в обратной последовательности Регулируйте глубину посадки ножа с помощью двух шестигранных болтов посаженных в прижимной пластине Внимание После установки ножей в рабочее положение необходимо установить нулевую глубину строгания и проворачивая вручную фрезу убедитесь в ее свободном вращении 4 Внешний вид 4 1 Внешний вид рубанка представлен на рис 1 7 Использование 7 1 Не рассчитана на длительный безпрерывный режим работы После пятнадцати минут работы необходимо дать инструменту как минимум пять минут отдыха чтобы он остыл 7 2 При работе рубанком необходимо подключать и отключать рубанок от сети штепсельной вилкой только при отпущенной клавише выключателя 1 не прикладывать больших усилий так как это приводит к преждевременному износу ножей и перегрузке рубанка 7 3 Вращением ручки 3 см Рис 1 установить необходимую глубину строгания Максимальную глубину устанавливать при черновом обдирочном строгании При окончательной обработке устанавливать незначительную глубину строгания 7 4 Для выполнения операций строгания необходимо установить включенный рубанок передней опорой на обрабатываемую деталь и равномерно его перемещая без значительных усилий нажатия произвести строгание Необходимость увеличения усилия нажатия говорит о затуплении ножей Строгание с большим усилием нажатия ведет к перегреву рубанка и преждевременному выходу его из строя Для получения поверхности с меньшей шероховатостью подачу рубанка необходимо уменьшать Для уменьшения уступов образующихся при обработке широких поверхностей строгание производится при установке наименьшей глубины строгания 7 5 Снятие фасок осуществляется перемещением рубанка по обрабатываемому углу пиломатериала с использованием направляющего паза 5 7 6 После окончания работы отключить вилку шнура питания рубанка от электросети очистить рубанок от стружки и пыли установить нулевую глубину строгания свернуть шнур питания 10 Рис 1 1 выключатель 2 кнопка блокировки 3 ручка регулировки глубины реза 4 параллельный упор 5 направляющий паз 6 регулируемая станина 7 приводной ремень находится под кожухом 8 кожух 9 шнур питания 7
