ШАГ 7

Внимание: для выполнения этого шага необходимо участие двух человек!

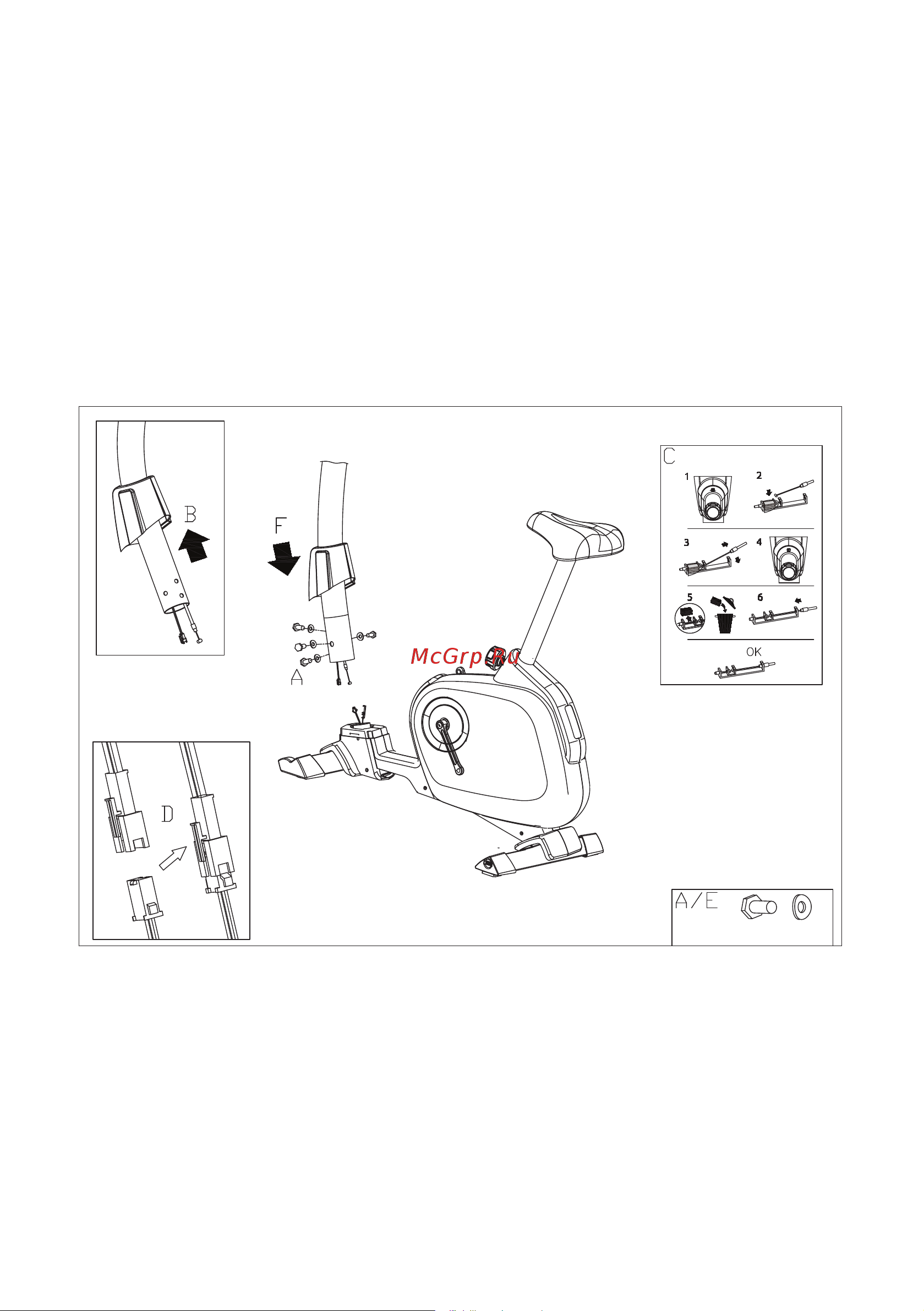

Удерживая переднюю стойку, как показано на рисунке, наденьте на нее кожух (B),

подключите разъем сигнального провода, выходящего из стойки, к соответствующему

разъему, выходящему из основной рамы тренажера (D), а также соедините трос

регулятора нагрузки (схема присоединения приведена на рис. С). Обратите внимание,

что прокладку (рис. 5) нужно извлечь и выбросить (см. рисунок С).

После этого установите стойку на основную раму и закрепите её с помощью 4

комплектов болтов и шайб вогнутых. Следите за тем, чтобы провода не попали в зазор

между стойкой и рамой, в противном случае, возможно, их повреждение.

M8x16x4PCS Ø8x4PCS
