Honda BF200A [24/110] Органы управления и контрольно измерительные приборы
![Honda BF225A [24/110] Органы управления и контрольно измерительные приборы](/views2/1010253/page24/bg18.png)

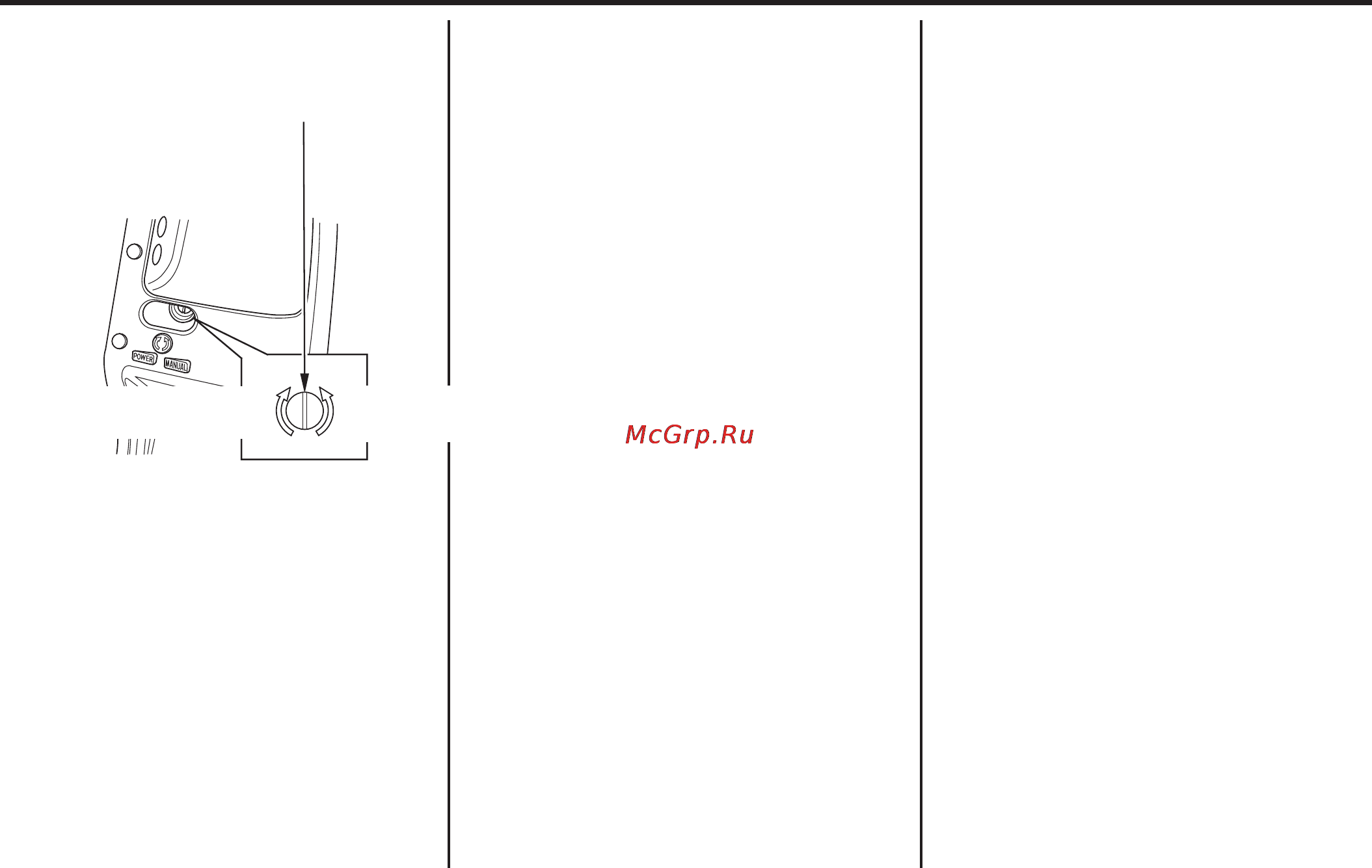

Клапан отключения сервопривода
Если не удается изменить положение
подвесного мотора при помощи
сервопривода, то, отключив его,
можно отрегулировать положение
мотора вручную. Для изменения
положения мотора вручную,
необходимо при помощи отвертки
повернуть на 1 $ 2 оборота против
часовой стрелки винт клапана
отключения сервопривода,
расположенного под левым транцевым
кронштейном.
После завершения регулировки
поверните винт клапана по часовой
стрелке.
Перед тем как пускать двигатель
закройте и надежно затяните клапан
отключения сервопривода.
В противном случае подвесной мотор
может подняться при включении заднего
хода.
ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНОXИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
23
POWER
(To fix
MAN
U
( r
el
КЛАПАН ОТКЛЮЧЕНИЯ
СЕРВОПРИВОДА
ПОДЪЕМ ВРУЧНУЮ
(отвернуть)
СЕРВОПРИВОД
(затянуть)
