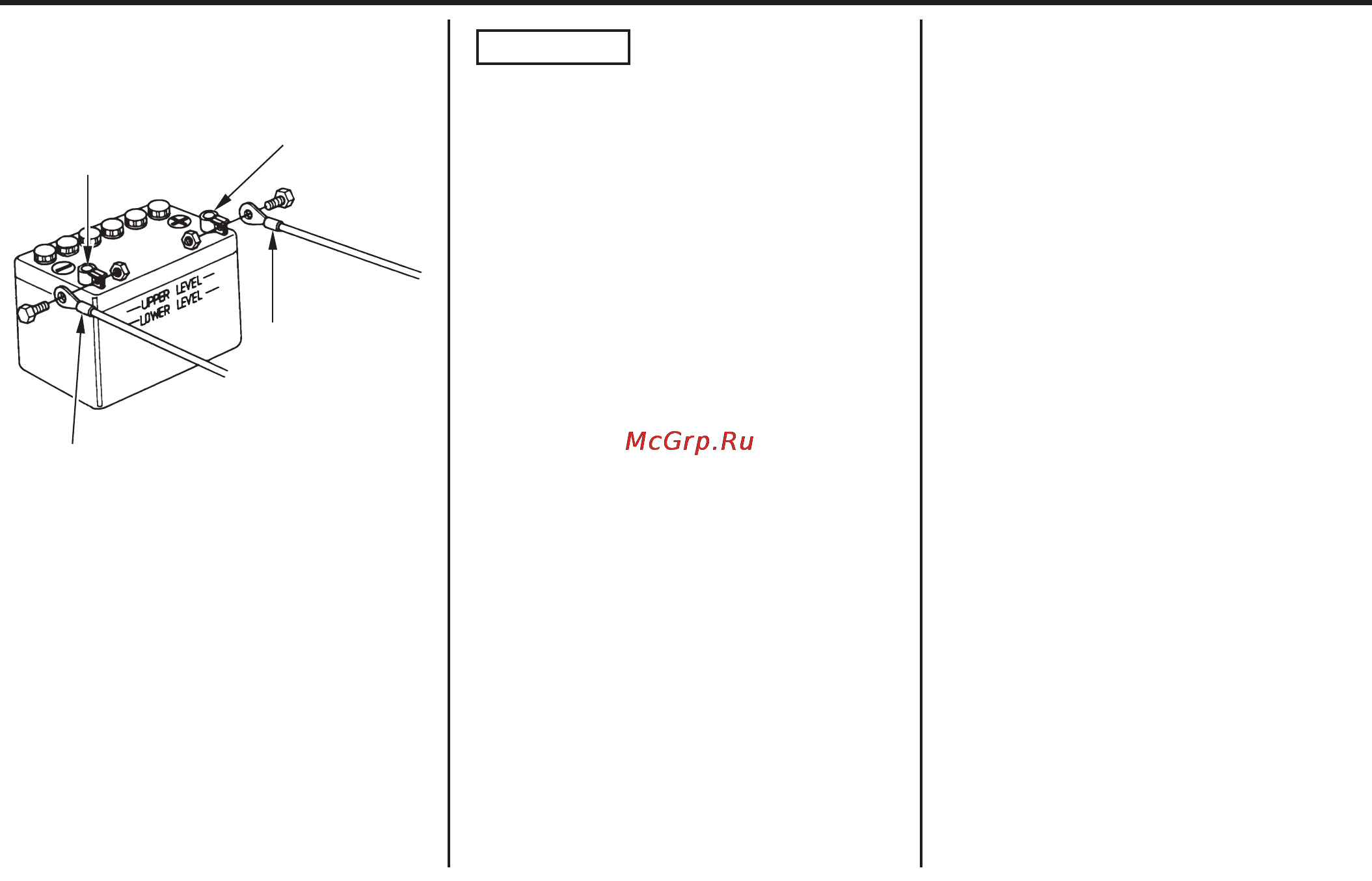

Подключение проводов к
аккумуляторной батарее:
1. Присоедините провод с красной
клеммой к положительному (+)
полюсному выводу аккумуляторной
батареи.
2. Присоедините провод с черной
клеммой к отрицательному ($) полюсному
выводу аккумуляторной батареи.
ПРИМЕЧАНИЕ:
При установке на лодку двух подвесных
моторов, подсоедините батарею к
правому и левому мотору.
• Обратите внимание, что сначала
присоединяется провод к
положительному ( + ) выводу
батареи. При отключении
аккумуляторной батареи
отсоедините сначала провод от
отрицательного (X) вывода, а затем
от положительного (+) вывода
батареи.
• Ненадежное крепление клемм
проводов на выводах
аккумуляторной батареи может
привести к нарушению нормальной
работы стартера.
• При неправильном подключении
проводов к положительному и
отрицательному выводам
аккумуляторной батареи или
отсоединении клемм проводов при
работающем двигателе система
электроснабжения подвесного
мотора будет выведена из строя.
• Запрещается размещать
топливный бак вблизи
аккумуляторной батареи.
ВНИМАНИЕ
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
34
(X) ОТРИЦАТЕЛЬНЫЙ
ПОЛЮСНЫЙ ВЫВОД
(+) ПОЛОЖИТЕЛЬНЫЙ
ПОЛЮСНЫЙ ВЫВОД
КРАСНЫЙ
ЧЕРНЫЙ
