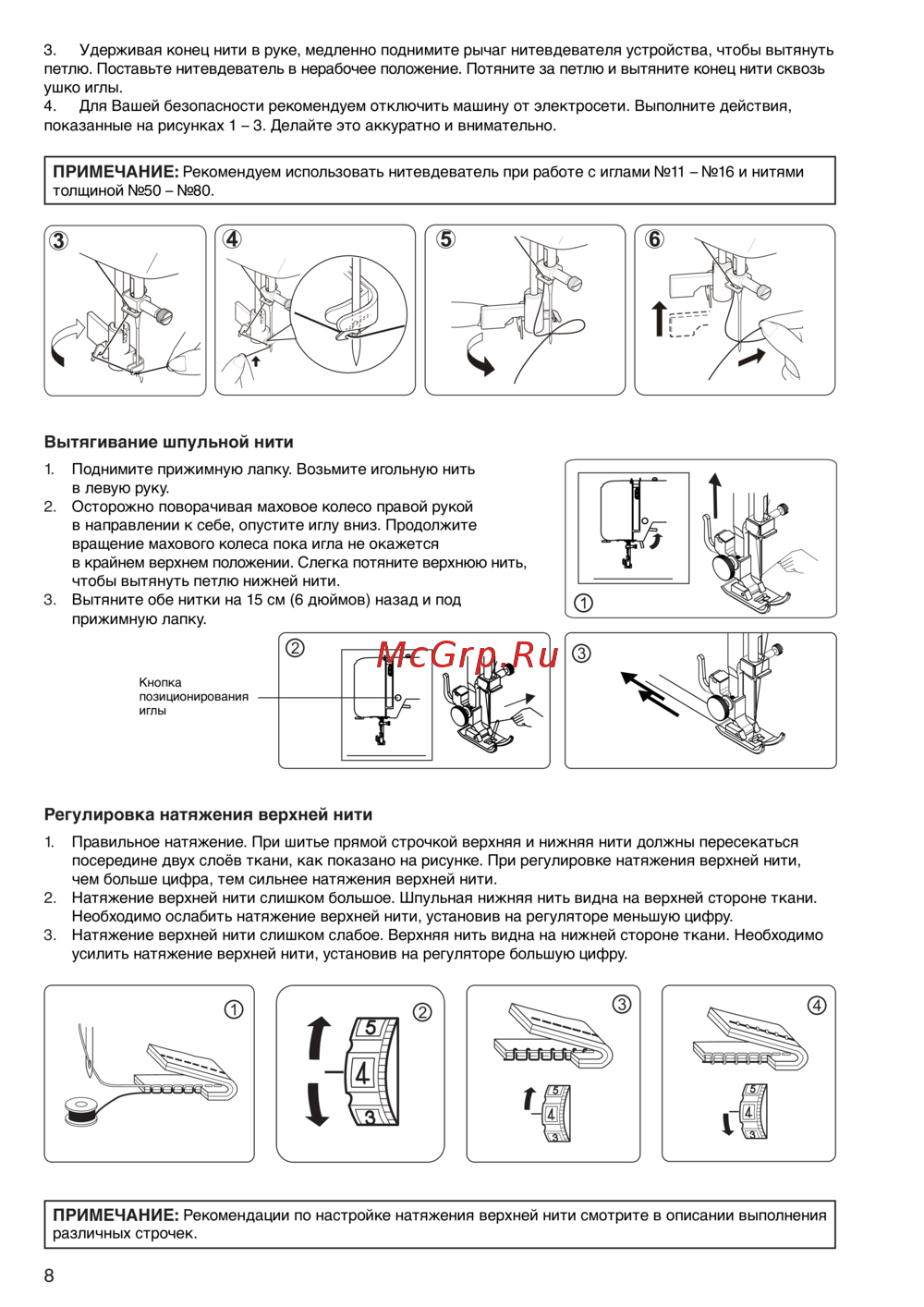

Чайка NEW WAVE 4030 [10/33] Примечание
![Чайка NEW WAVE 4030 [10/33] Примечание](/views2/2026584/page10/bga.png)
8
3. Удерживая конец нити в руке, медленно поднимите рычаг нитевдевателя устройства, чтобы вытянуть
петлю. Поставьте нитевдеватель в нерабочее положение. Потяните за петлю и вытяните конец нити сквозь
ушко иглы.
4. Для Вашей безопасности рекомендуем отключить машину от электросети. Выполните действия,
показанные на рисунках 1 – 3. Делайте это аккуратно и внимательно.
ПРИМЕЧАНИЕ:
Рекомендуем использовать нитевдеватель при работе с иглами №11 – №16 и нитями
толщиной №50 – №80.
Вытягивание шпульной нити
1. Поднимите прижимную лапку. Возьмите игольную нить
в левую руку.
2. Осторожно поворачивая маховое колесо правой рукой
в направлении к себе, опустите иглу вниз. Продолжите
вращение махового колеса пока игла не окажется
в крайнем верхнем положении. Слегка потяните верхнюю нить,
чтобы вытянуть петлю нижней нити.
3. Вытяните обе нитки на 15 см (6 дюймов) назад и под
прижимную лапку.
Регулировка натяжения верхней нити
1. Правильное натяжение. При шитье прямой строчкой верхняя и нижняя нити должны пересекаться
посередине двух слоёв ткани, как показано на рисунке. При регулировке натяжения верхней нити,
чем больше цифра, тем сильнее натяжения верхней нити.
2. Натяжение верхней нити слишком большое. Шпульная нижняя нить видна на верхней стороне ткани.
Необходимо ослабить натяжение верхней нити, установив на регуляторе меньшую цифру.
3. Натяжение верхней нити слишком слабое. Верхняя нить видна на нижней стороне ткани. Необходимо
усилить натяжение верхней нити, установив на регуляторе большую цифру.
ПРИМЕЧАНИЕ:
Рекомендации по настройке натяжения верхней нити смотрите в описании выполнения
различных строчек.
11
2
3
1
2
3
4
Кнопка
позиционирования
иглы
