КОНСТРУКЦИЯ МАШИНЫ

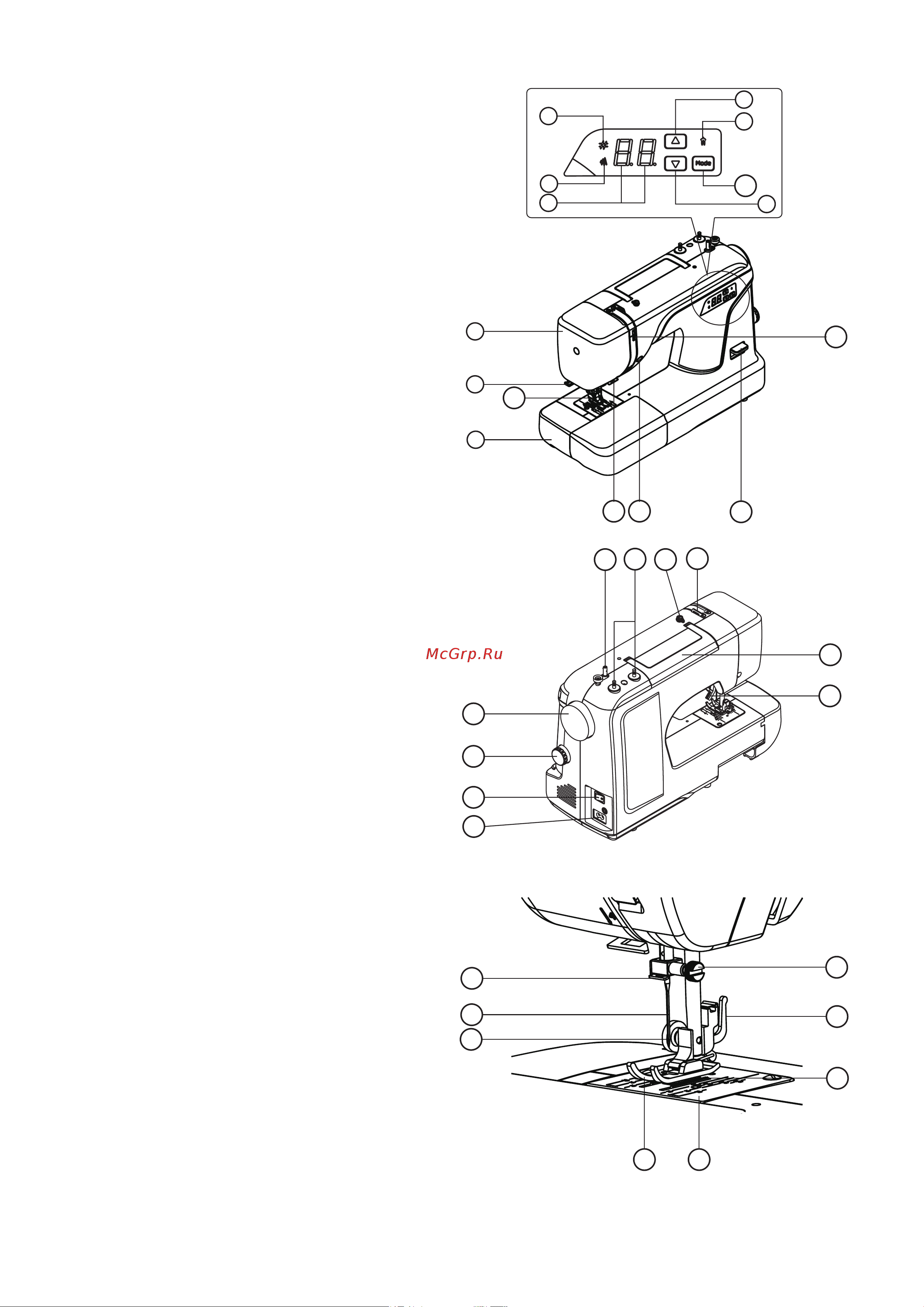

Наименование частей
1. Съёмный столик (для аксессуаров)
2. Нитеобрезатель
3. Передняя панель
4. Дисплей LED
5. Индикатор ширины стежка
6. Индикатор номера строчки
7. Индикатор двойной иглы
8. Кнопка увеличения значения
9. Кнопка уменьшения значения
10. Кнопка выбора режима
11. Регулятор натяжения верхней нити
12. Клавиша обратного хода (реверс)
13. Кнопка позиционирования иглы (вверх\вниз)
14. Нижний направитель нити
15. Шпиндель для намотки шпульки
16. Вертикальные стержни для катушек
1 7. Направитель для намотки на шпульку
18. Верхний направитель нити
19. Ручка для переноса машины
20. Рычаг подъёма прижимной лапки
21. Разъём для подключения педали
22. Включатель / выключатель питания машины
23. Регулятор изменения длины стежка
24. Маховое колесо
25. Игла
26. Направитель нити
27. Винт для фиксации иглы
28. Крючок отсоединения лапки
29. Установочный винт лапкодержателя
30. Универсальная лапка А для зигзага
31. Игольная пластина
32. Зубчатая рейка нижнего транспортёра ткани
33. Нитевдеватель
В машине применяются швейные иглы
ORGAN 130/705 H
10
9
7
4
5
6
8
11
12
13
33
14
3
2
1
18
17
16
15
19
20
24
23
22
21
27
28
29
26
25
32
