Baltgaz Turbo E 18 [18/36] Подключение комнатного термостата опция
Руководство для технического специалиста
18
отсутствие утечки газа;
открыт ли клапан отвода воздуха на циркуляционном насосе;
открыты ли запорные краны на прямой и обратной линиях
контура отопления;
не блокирован ли насос. Для этого при помощи отвёртки
открутите заглушку насоса и повращайте его вал несколько
раз в разные стороны (см. рисунок 5). Затем плотно закрутите
заглушку. При выполнении данной операции возможны
протечки теплоносителя из насоса, после установки
заглушки необходимо удалить остатки теплоносителя с
компонентов котла (протереть);
подключение котла к электрической розетке однофазной
сети переменного тока номинальным напряжением 220 В,
частотой 50 Гц, с заземляющим контактом;
герметичность системы отопления.

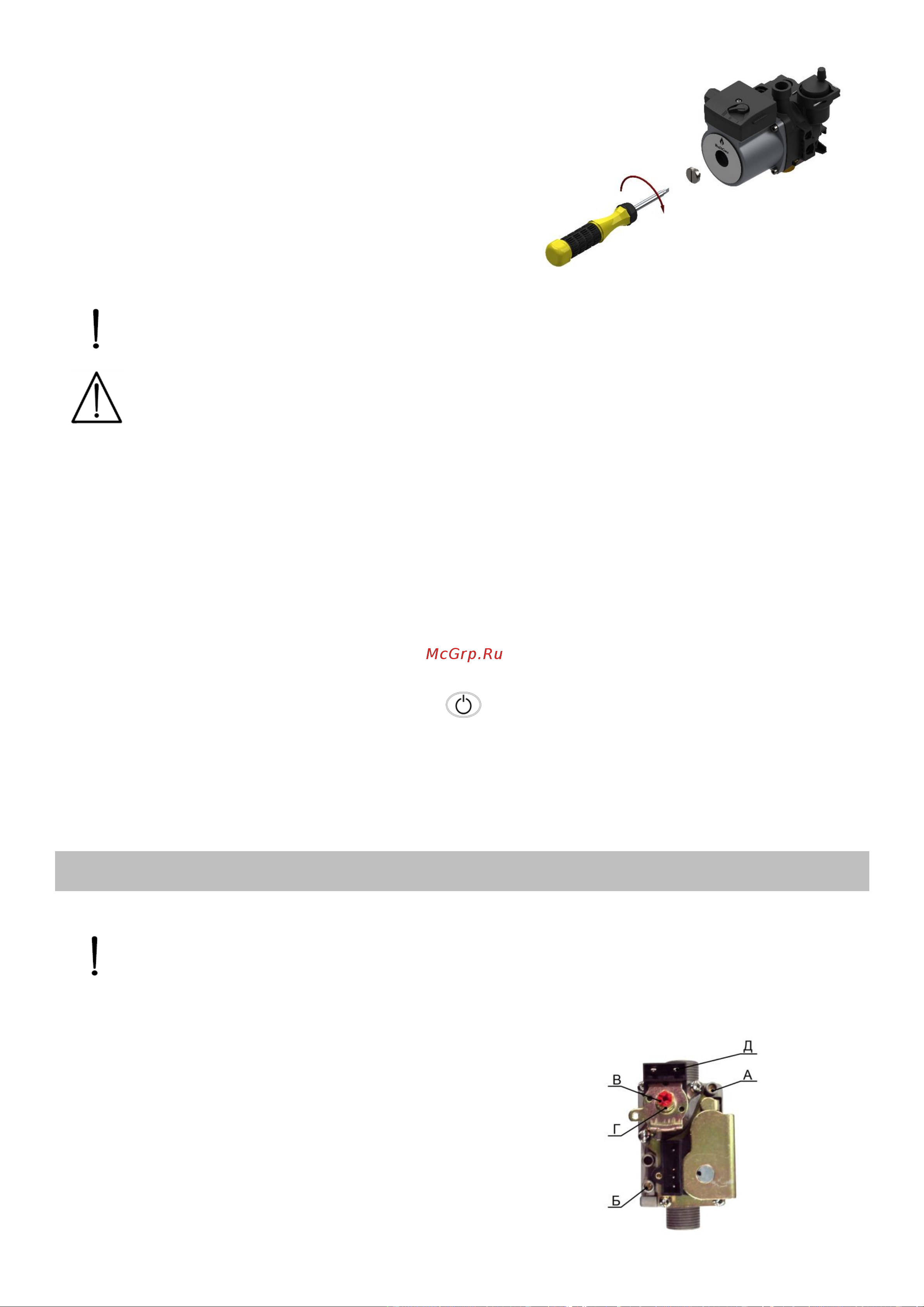

Рис. 5 Проверка циркуляционного насоса
После удаления воздуха из системы отопления необходимо закрыть клапан отвода воздуха на насосе,
закрутив колпачок.
ВНИМАНИЕ!
Если в системе отопления в качестве теплоносителя используется антифриз, то необходимо проведение
специальных мероприятий по заполнению котла и системы отопления, а также периодический контроль
плотности антифриза. Заполнение и подпитку системы отопления в данном случае должен осуществлять
технический специалист сервисной организации с использованием специального оборудования.
10.3 Подключение комнатного термостата (опция)
Для более эффективной работы котел имеет возможность подключения комнатного термостата, который
устанавливается в отапливаемом помещении. Для установки термостата необходимо из клеммной колодки, которая
подсоединена к разъему CN13 с помощью проводов (см. Приложение III, стр. 32), удалить перемычку и подключить
соединительные провода комнатного термостата (полярность подключения проводов термостата значения не имеет).
Перемычку необходимо передать на хранение владельцу котла.
Комнатный термостат в стандартную поставку не входит и приобретается по желанию пользователя отдельно. Кабель
для подключения комнатного термостата к котлу в комплект поставки термостата не входит. Основные требования при
выборе кабеля: максимальная длина кабеля составляет 30 метров, он должен состоять из двух проводов (гибкий медный
многожильный провод с площадью сечения от 0,5 до 1,5 мм
2
).
10.4 Выключение котла
Выключать котел необходимо перед производством ремонтных работ или при сервисном обслуживании.
Рекомендуется отключать котел в следующей последовательности:
1) перевести котел в режим ожидания, нажав кнопку ;
2) отсоединить вилку кабеля питания от розетки электросети;
3) закрыть запорные краны газа, теплоносителя и воды ГВС.
10.5 Слив теплоносителя из контура отопления котла
При демонтаже элементов контура отопления необходимо слить теплоноситель из котла. Для этого необходимо
открутить клапан дренажный.
При использовании в качестве теплоносителя воды, длительном простое котла в зимнее время или возникновении
опасности замерзания трубопроводов необходимо слить теплоноситель из котла и системы отопления.
11 РЕГУЛИРОВКА МОЩНОСТИ КОТЛА
Регулировка мощности котла производится настройкой регулятора подачи газа.
11.1 Подготовка к работе
выключить котел (см. п. 10.5, стр. 18), снять
переднюю панель и откинуть панель управления;
снять пластмассовый колпачок с регулировочных
винтов В и Г (см. рисунок 6).
Рис. 6 Регулятор подачи газа
