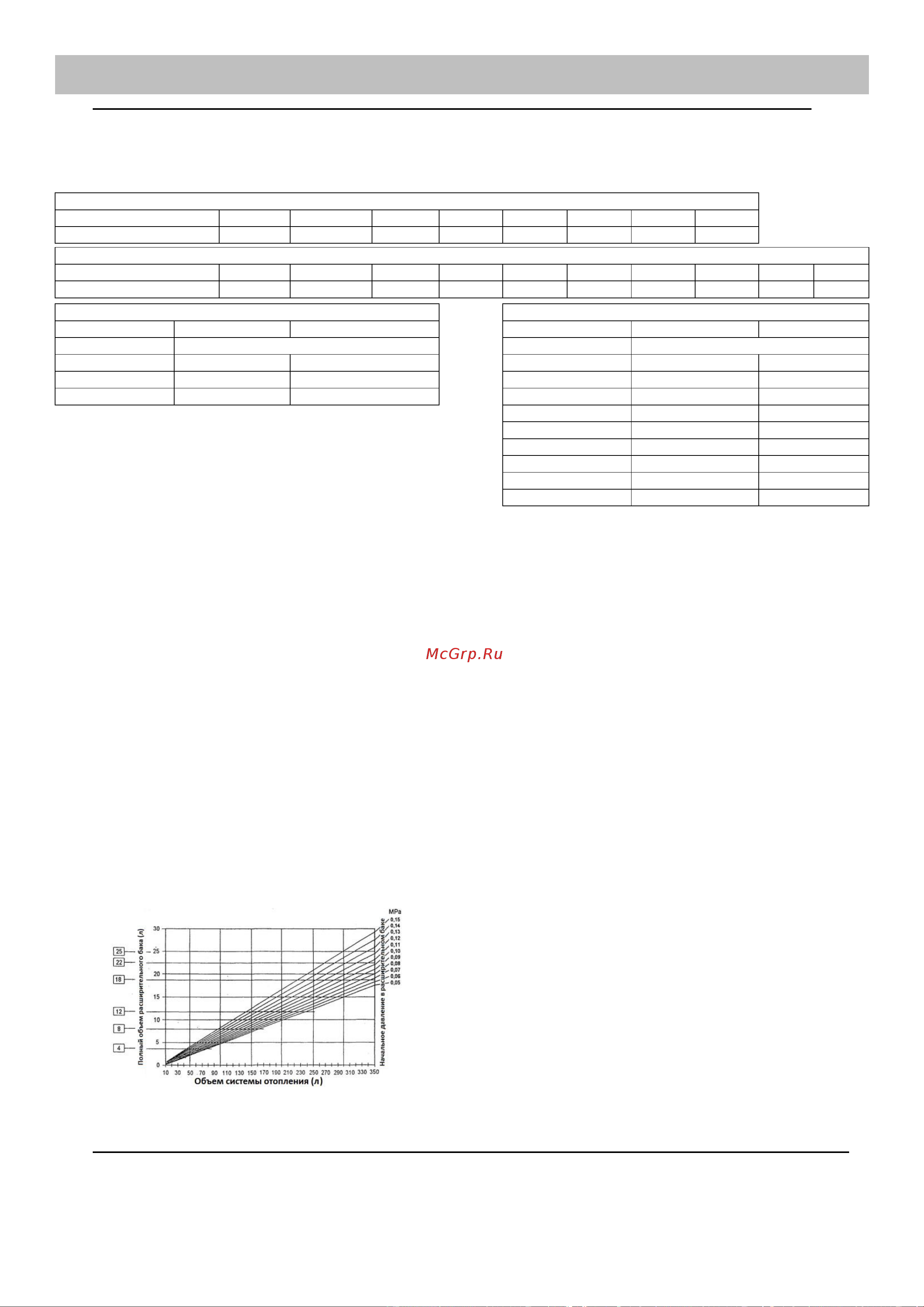

ПРИЛОЖЕНИЕ II
УКАЗАНИЯ ПО ПОДБОРУ РАСШИРИТЕЛЬНОГО МЕМБРАННОГО БАКА
Подбор расширительного мембранного бака в случае использования в качестве теплоносителя воды
В случае подключения котла к системе отопления объемом более 70 литров, необходимо установить дополнительный
расширительный мембранный бак, подключив его к обратной линии отопления в непосредственной близости от котла.
В приведенных ниже таблицах указаны объемы воды, необходимые для заполнения элементов системы отопления.
Объем самого котла составляет около 2 литров. Эти данные позволяют ориентировочно произвести подсчет количества
воды в системе отопления, к которой будет подключен котел.
Трубы медные
Диаметр трубы, мм
10×0,8
12×1,0
15×1,0
18×1,0
28×1,2
35×1,5
42×1,2
Кол-во воды, л/м.п.
0,05
0,08
0,13
0,20
0,52
0,80
1,20
Трубы стальные
Диаметр трубы, дюйм
G3/8
G1/2
G3/4
G1
G11/2
G2
G2 1/2
G3
G4
Кол-во воды, л/м.п.
0,13
0,21
0,38
0,60
1,39
2,21
3,72
5,13
8,71
Объем воды в радиаторах
Объем воды в радиаторах
Тип радиатора
Мощность*, Вт
Объем, л
Тип радиатора
Мощность*, Вт
Объем, л
Чугунный
на 1 ребро
Стальной
на радиатор
500/160
130
1,01
11−400/960
915
2,78
ТА−1
150
1,34
11−600/960
1282
4,15
Т−1
125
1,18
22−600/960
2225
8,30
11−600/1000
1310
2,97
* - Мощность указана для параметров 90/70/20 °С, где:
90 – температура в прямой линии отопления;
70 – температура в обратной линии отопления;
20 – температура в помещении.
22−600/1000
2225
5,93
11−600/900
1179
3,10
22−600/900
1984
6,30
11−590/960
1091
3,20
22−590/960
1908
6,50
Другим способом определения объема системы отопления является сличение показаний водяного счётчика до и
после заполнения системы водой.
Минимальное начальное давление в расширительном баке не может быть меньше статического давления в месте
подключения сосуда.
Статическое давление − это давление столба воды между расширительным сосудом и наивысшей точкой системы
отопления. Измерив данную высоту в метрах, статическое давление рассчитываем, принимая 0,01 МПа избыточного
давления на каждый метр высоты. Начальное давление в расширительном баке должно быть больше примерно на 10% от
расчётного статического давления.
Пример: Измеренная высота равна 8 метрам, что соответствует величине статического давления 0,08 МПа.
Начальное давление в расширительном баке должно быть примерно (8×0,01) × 1,1=0,09 МПа. Рассчитанное таким
образом давление принимается за начальное давление в системе отопления с холодной водой.
Мембранные расширительные баки имеют ниппельные отверстия, предназначенные для регулирования и контроля
величины давления в газовой части сосуда. После определения начального давления необходимо замерить давление в
газовой части бака (например, автомобильным манометром) и спустить или добавить (например, автомобильным насосом)
воздух до рассчитанной величины давления. Одновременно с этим необходимо учитывать, что для котлов «BaltGaz»
начальное давление в расширительном баке должно быть не ниже 0,1 МПа и не выше 0,3 МПа. Более низкое давление
может привести к сбоям в работе котла.
Полный объем расширительного бака можно рассчитать по следующей формуле:
Vc =1,099 × Vi × Av × (Рmах +0,1) / (Рmах – Р), где:
Vi – полный объем системы отопления в литрах;
Av − прирост объёма воды в системе отопления от расширения при нагреве до максимально возможной температуры;
Рmах = 0,3 МПа − максимальное расчётное давление в расширительном баке (равно давлению срабатывания
предохранительного клапана);
Р − начальное давление в расширительном баке (рассчитанное по приведенной выше методике).
В случае, когда объем бака попадает между типовыми
величинами, при выборе руководствуются правилом: "первое
большее".
В котле установлен расширительный бак объемом
6 литров.
Если по вышеуказанным расчетам получится, что для
данной системы отопления необходим расширительный бак
большего объема, то необходимо установить
дополнительный расширительный бак, величина объема
которого будет равна разнице между рассчитанной
величиной и объемом расширительного бака котла (6 л).
Пример: по расчету система требует установки расширительного бака ёмкостью 13 литров, котёл оборудован
расширительным баком 6 л, т.е. 13 – 6 = 7 л., следовательно, необходимо установить дополнительно бак объемом 7 л.
По номограмме выбираем ближайший больший стандартный расширительный бак объемом 8 литров.
Подбор расширительного мембранного бака в случае использования в качестве теплоносителя антифриза
При выборе объема расширительного бака необходимо убедиться, что он предназначен для работы с антифризом.
Далее следует рассчитать или взять из проекта отопительной системы объём системы отопления. Следует учесть, что
коэффициент объемного расширения антифриза на 15 – 20% больше, чем воды. Таким образом, расширительный бак
должен быть около 15% от объема системы отопления.
Пример: при объеме отопительной системы 120 литров объем расширительного бака должен составлять 18 литров.
