8
Внимание! Проявляйте особое внимание при движении назад
(спиной вперед) и при подтягивании к себе аэратора, Вы можете
споткнуться!
После аэрации сильно заросших мхом участков газона рекомендуется
затем их заново засеять. Это способствует более быстрому
восстановлению вытесненных мхом участков газона.
4. Сборка

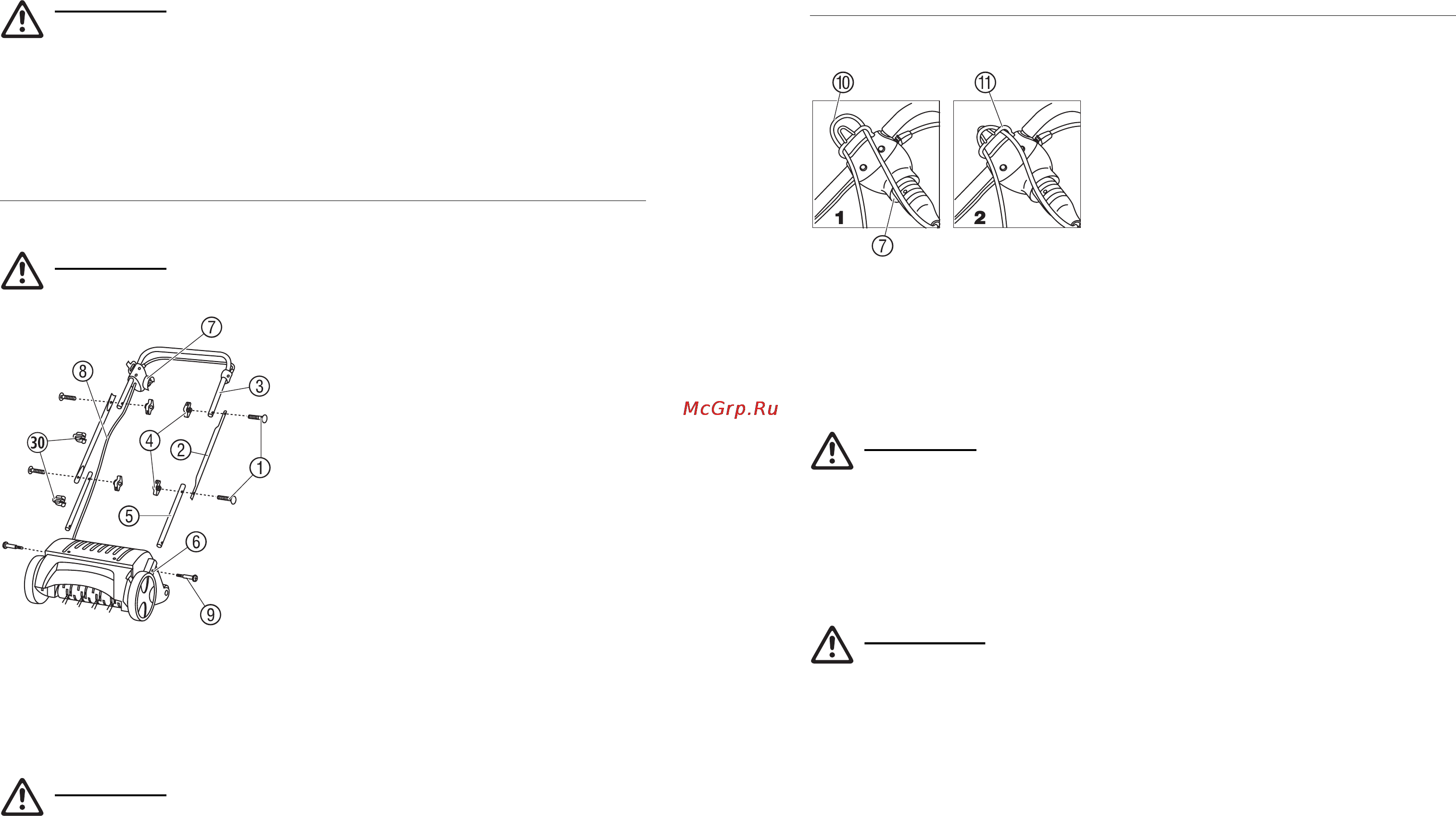

Сборка направляющей рукоятки
Внимание! Во время сборки силовой электрокабель
i
аэратора должен свободно провисать!
1. Вставьте обе нижние стойки
t
(с
круглым отверстием в концевой
части) в держатели,
расположенные на корпусе
электродвигателя, и привинтите с
усилием винтами с
крестообразным шлицем
o
.
2. Вставьте снаружи 2 крепежных
болта
q
в отверстия обеих
средних стоек
w,
которые
привинтите с усилием 2-мя
гайками-барашками
r
к нижним
стойкам
t
.
3. Привинтите с усилием 2-мя крепежными болтами
q
и гайками-
барашками
r
поручень
e
с пусковым рычагом к средним
стойкам
w
.
Направляющая рукоятка смонтирована.
Внимание
! Поручень
e
с пусковым рычагом установите таким
образом, чтобы штепсельное гнездо
u
с силовым
электрокабелем
i
аэратора
находилось с правой стороны по
направлению движения.
4. Прикрепите силовой электрокабель
i
аэратора обоими
кабельными зажимами
3)
к стойкам.
9
5. Эксплуатация
Присоединение удлинительного кабеля
1. Вставьте штепсельную муфту
удлинительного кабеля
1)
в
штепсельное гнездо
u
аэратора.
2. Образуйте из удлинительного
кабеля
1)
петлю, направьте ее в
кабельный зажим
s
(рис.
1)
и затяните (рис.
2).
Таким образом, предотвращается
случайное разъединение
штепсельного соединения.
3. Вставьте вилку удлинительного кабеля
1)
в штепсельную розетку
электросети переменного тока напряжением 230 В.
Пуск
Внимание! Серьезная угроза Вам и окружающим, если
аэратор не выключается автоматически!
Î Не удаляйте и не блокируйте расположенные на аэраторе
устройства управления, защитные и предохранительные
устройства! Не используйте суррогатную блокировку,
например, привязав изоляционной лентой пусковой рычаг к
поручню!
Опасность
! Ножевой вал вращается по инерции некоторое
время после выключения электродвигателя!
Î Не поднимайте, не переворачивайте и не переносите
аэратор при работающем электродвигателе!
Î Никогда не включайте аэратор, находящийся на твердой
поверхности (например, на асфальте).
Î Соблюдайте безопасную дистанцию между ножевым валом и
пользователем, обеспечиваемую направляющей рукояткой.
