65BDL3052E/75BDL3052E/86BDL3052E

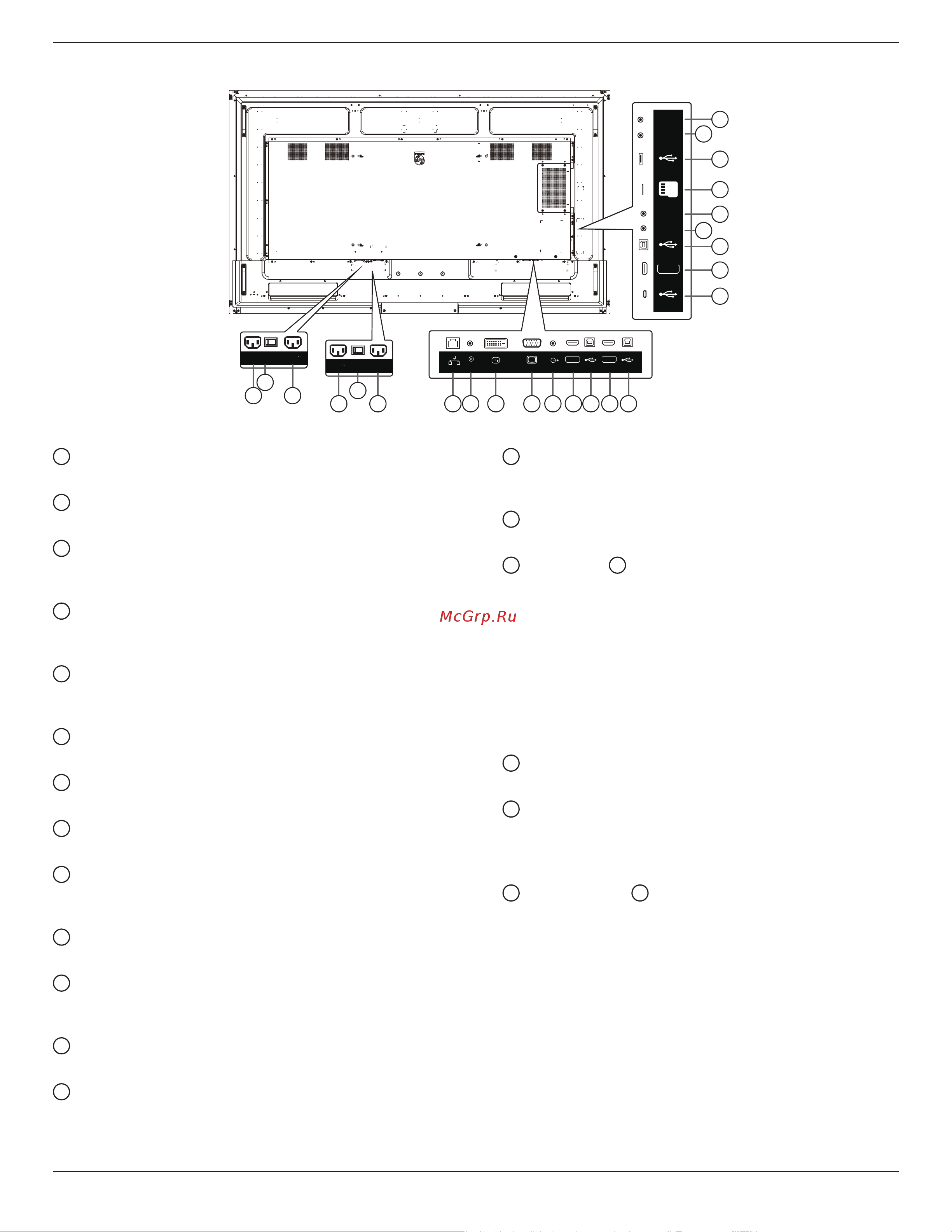

3.2. Контакты входа/выхода
100-240V
50/60Hz 2.5A
1 3
2
65BDL3052E
86BDL3052E
75BDL3052E
100-240V
50/60Hz 2.5A
3 4 5 6 7 8 9 10 11 121
2
AUDIO OUT
AUDIO IN
RJ45
USB-B-1 USB-B-2
HDMI1 IN HDMI2 IN
DVI IN VGA IN
13
14
15
17
18
19
21
16
20
USB 3.1 C
USB-B-3
USB
Service Port
HDMI3 IN
IR-IN
IR-OUT
MICRO SD
RS232
OUT
RS232
IN
1
ВХОД ПЕРЕМЕННОГО ТОКА
Питание переменного тока от электрической розетки.
2
ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ
Включение и выключение питания монитора от сети.
3
ВЫХОД ПЕРЕМЕННОГО ТОКА
Источник переменного тока подключается к разъему
AC IN (ВХОД ПЕРЕМЕННОГО ТОКА) медиаплеера.
4
RJ-45
Функция управления ЛВС используется для передачи
сигнала пульта ДУ из центра управления.
5
АУДИОВХОД
Аудиовход для источника сигнала VGA
(стереонаушники с разъемом 3,5 мм).
6
Вход DVI-D
Видеовход DVI.
7
Вход VGA (миниатюрный разъем типа D)
VGA видеовход.
8
АУДИОВЫХОД
Аудиовыход на внешнее аудио- и видеоустройство.
9
ВХОД HDMI1
Подключитесь к устройству-источнику через кабель
HDMI.
10
USB-B-1
Разъем к HDMI1.
11
ВХОД HDMI2
Подключитесь к устройству-источнику через кабель
HDMI.
12
USB-B
Разъем к HDMI2.
13
USB 3.1 C
Поддержка монитора и сенсорной функции.
14
ВХОД HDMI3
Подключитесь к устройству-источнику через кабель
HDMI.
15
USB-B
Разъем к HDMI3, VGA, DVI-D.
16
ИК-ВХОД /
17
ИК-ВЫХОД
Вход и выход ИК-сигнала для использования функции
сквозного канала.
ПРИМЕЧАНИЯ.
• При подключении разъема [ИК-ВХОД] датчик
пульта ДУ монитора не работает.
• Описание дистанционного управления источником
аудио- и видеосигнала через монитор см. на
стр. 26 в разделе «Подключение ИК-канала
управления».
18
MICRO SD
Установка карты памяти Micro SD.
19
СЕРВИСНЫЙ ПОРТ USB
Подключение USB-накопителя к сервисному порту
(обновление микропрограммы).
Примечание. Исключительно для обновления прошивки.
20
ВХОД RS232 /
21
ВЫХОД RS232
Вход и выход сетевого соединения RS232 для
использования функции сквозного канала.
