54
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ РУССКИЙ
Варочные панели
ПОДГОТОВКА К УСТАНОВКЕ ВСТРАИВАЕМОЙ СТЕК
ЛЯННОЙ ВАРОЧНОЙ ПАНЕЛИ

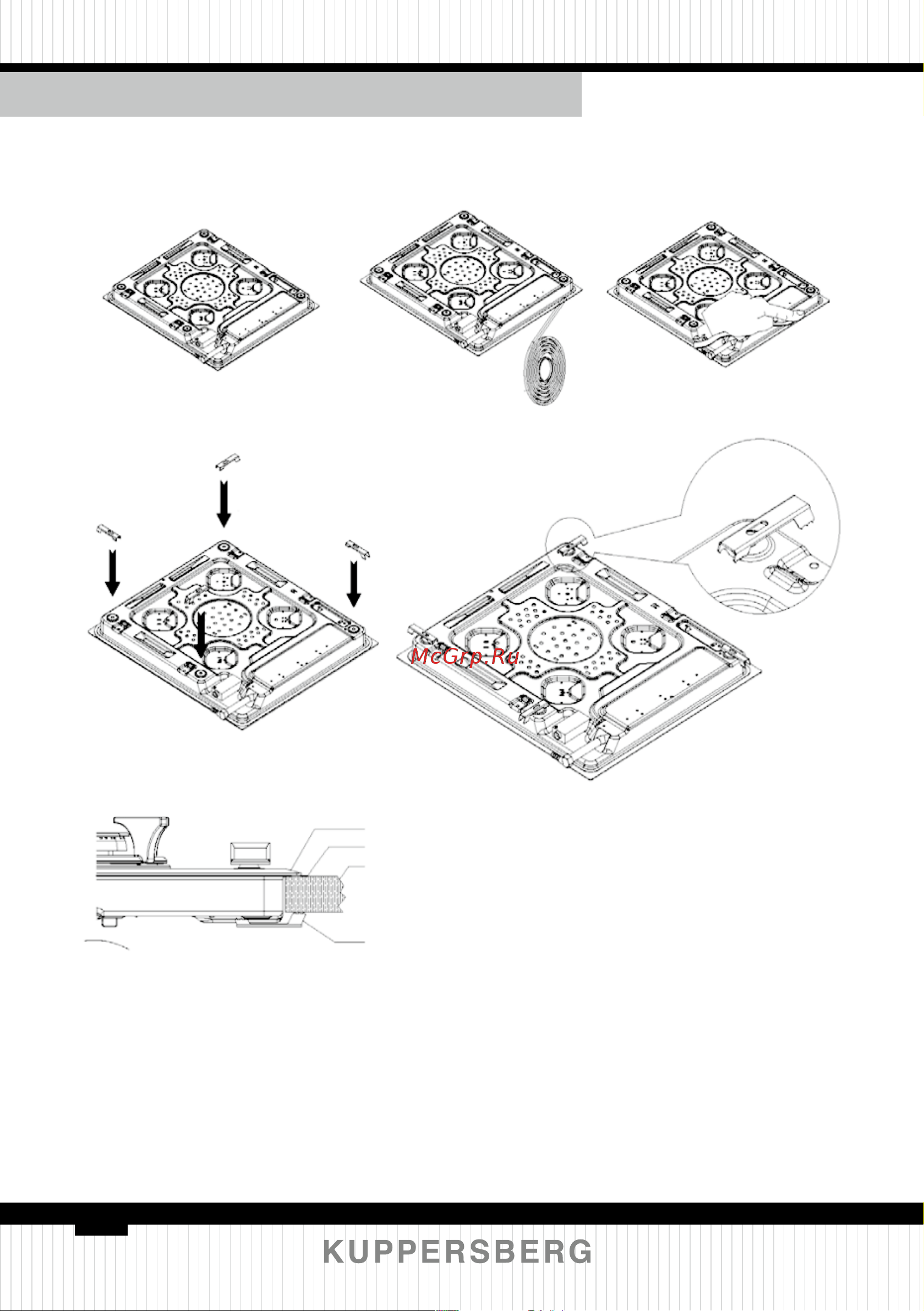

УСТАНОВКА ВАРОЧНОЙ ПАНЕЛИ
Для предотвращения попадания пролитой жидкости под варочную панель
изделие комплектуется уплотнителем. Для его установки соблюдайте указания,
приведенные на рисунках выше. Переверните варочную панель и удалите за-
щитную ленту с резинового уплотнения; оба его конца должны соединиться. При
помощи винтов установите фиксирующие зажимы, как показано на Рисунке 5.
А затем установите варочную панель в отверстие в столешнице.
Рисунок 1
Рисунок 4Рисунок 5
Рисунок 6
Рисунок 2 Рисунок 3
Переверните извлеченную из упаковки
и помещенную в пенопласт варочную
панель, нанесите силиконовое
уплотнение.
Отверстия для
крепления
фиксирующих
зажимов
Нанесите
силиконовое
уплотнение
на стеклянную
поверхность.
Нанесите силиконовое уплотнение
по периметру варочной панели, как
показано на рисунке.
Стекло
Силиконовое уплотнение
Столешница
Фиксирующий зажим
Внешний вид установленной
варочной панели должен
соответствовать показанному
на рисунке.
Установите
фиксирующие
зажимы ,как
показано на рисунке
выше.
