8
TECHNISCHER PASS DEUTSCH
Tischkochplatte
TISCHKOCHPLATTEINSTALLATION

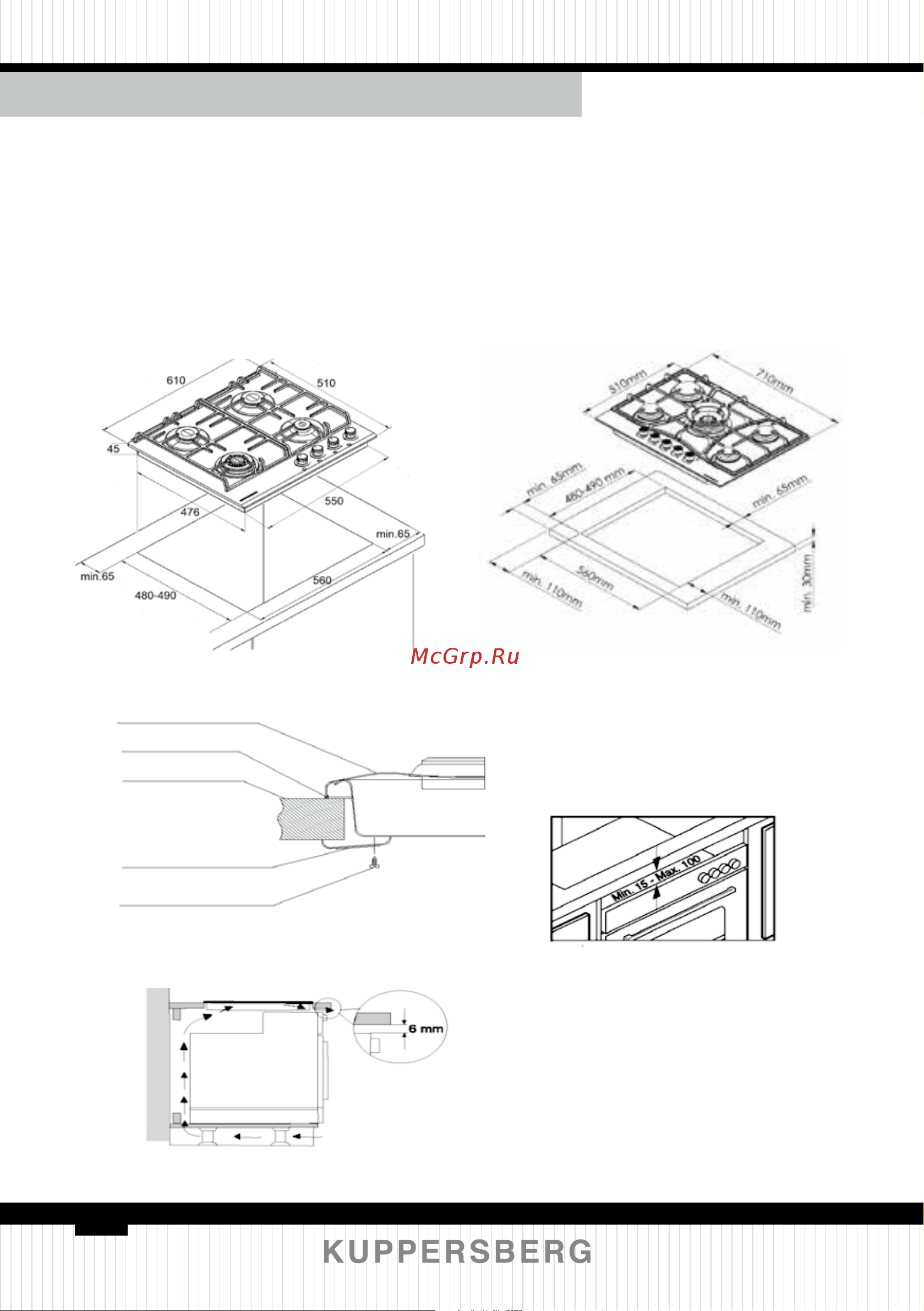

Die Abmessungen des Arbeitsplattenausschnitts für die Installation des Koch-
felds sind in Abbildung 1 dargestellt. Setzen Sie das vorbereitete Kochfeld in das
Loch mit den angegebenen Abmessungen in der Arbeitsplatte ein.
Lassen Sie beim Installieren des Kochfelds über dem eingebauten Ofen einen
ausreichenden Abstand zwischen dem Ofen und dem Kochfeld, wie in den Abbil-
dungen 3 und 4 gezeigt, um die Luftzirkulation zu ermöglichen.
Figure 3
Figure 4
Figure 1
Obere Palette
Silikondichtung
Arbeitsplatte
Oberfläche
Verbindungsklemme
Schraube
Legen Sie die Silikondichtung um
die Kanten des Kochfelds (Abbildung 1).
Befestigen Sie die Platte mit Klammern
und Schrauben an der Unterkante der
Arbeitsäche (Abbildung 2).
Abbildung 1
Abbildung 2
Abbildung 4
Abbildung 3
