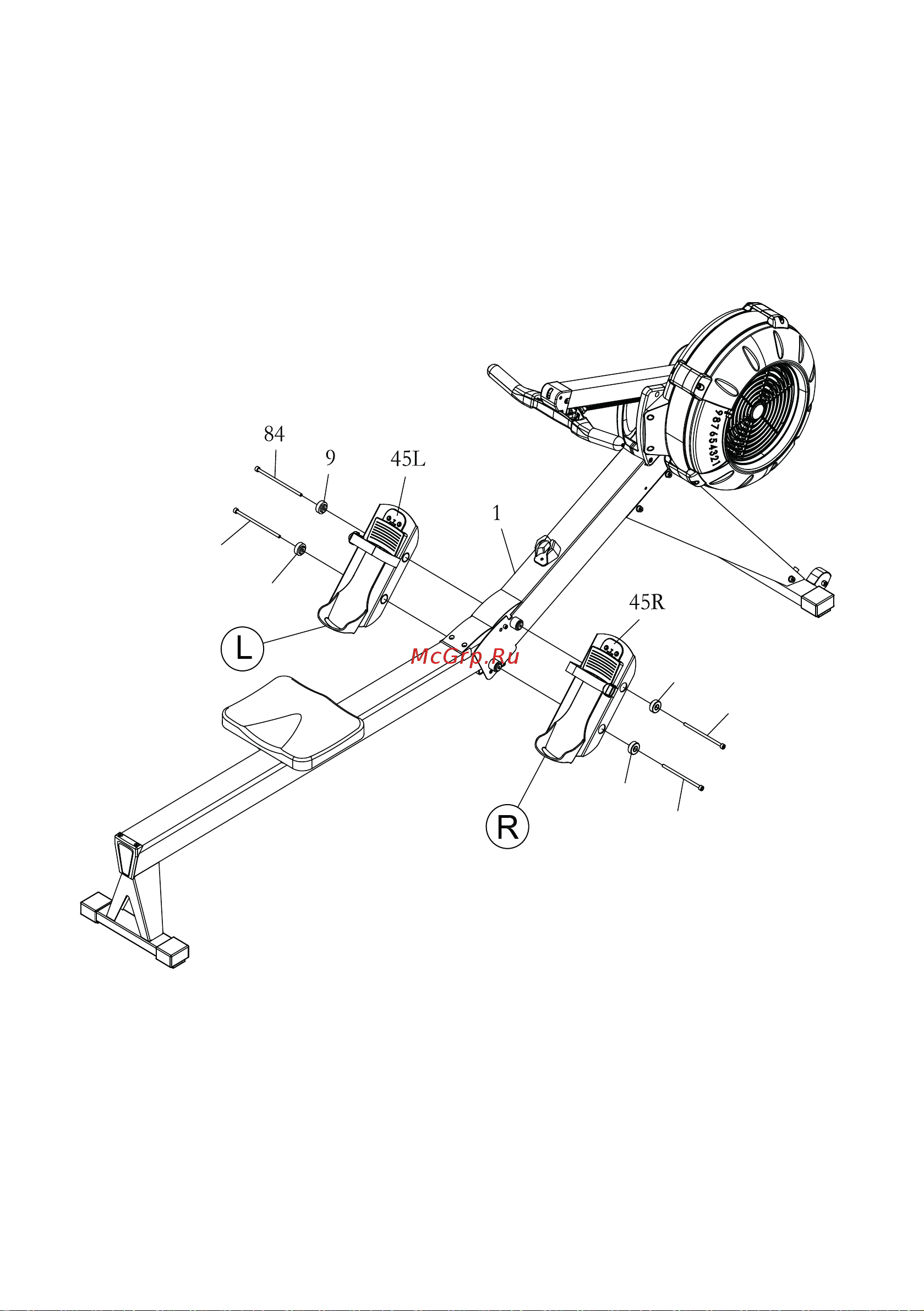

ШАГ 5:
На левой КРЫШКЕ ПЕДАЛИ (45L) имеется наклейка с буквой «L», а на правой
КРЫШКЕ ПЕДАЛИ (45R) - с надписью «R». Присоедините правый БЛОК ПЕДАЛИ
(45R) к правой стороне ОСНОВНОЙ РАМЫ (1) с помощью 2 комплектов БОЛТОВ
(M10×1,50×160 мм) (84) и СТОПОРОВ ПЕДАЛИ (9). Повторите с другой стороны.
