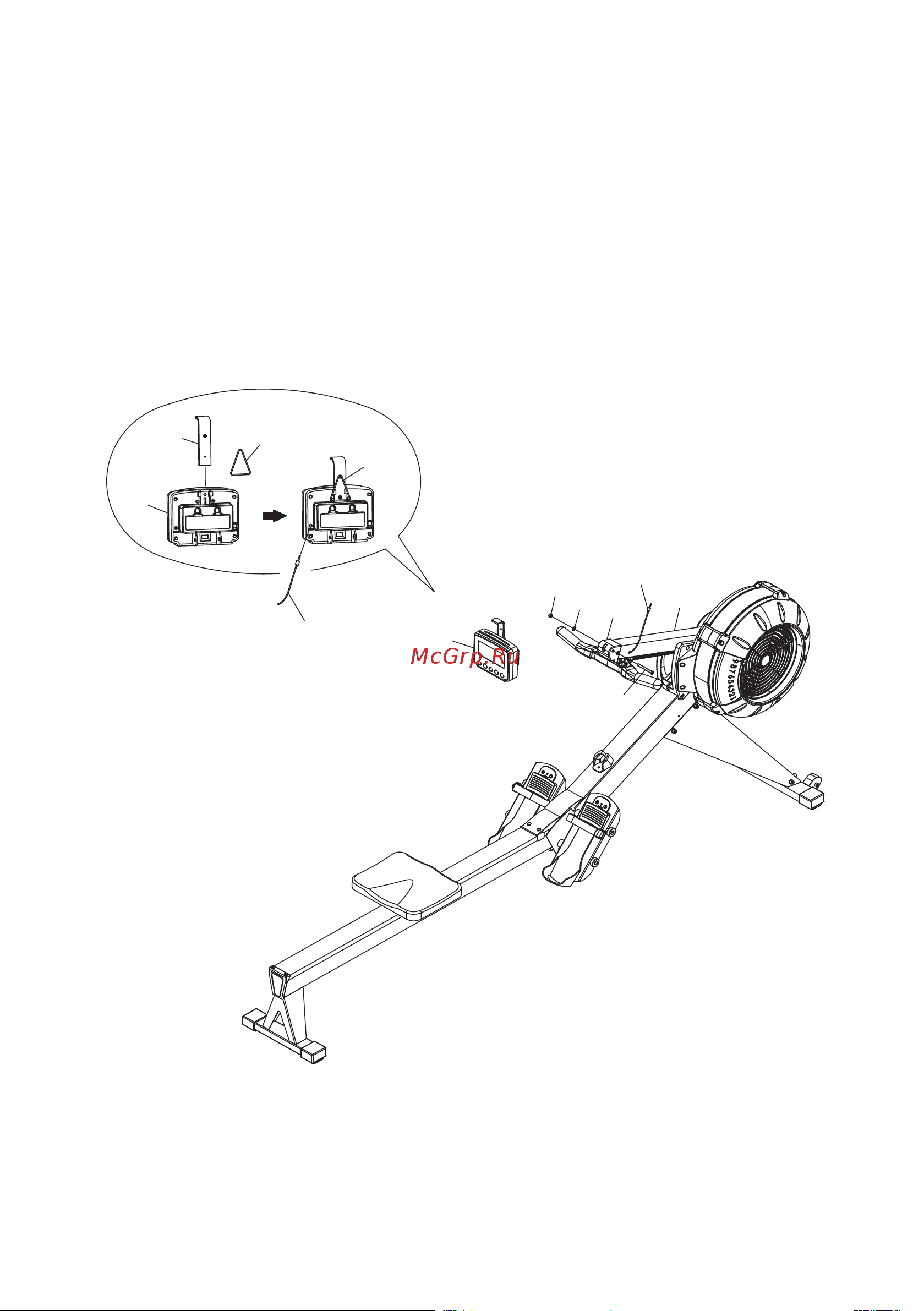

ШАГ 6:
Вставьте КРОНШТЕЙН ДЛЯ ТЕЛЕФОНА (20) в разъем на КОНСОЛИ (19). Повесьте
РЕЗИНОВУЮ ЛЕНТУ (21) на КРОНШТЕЙН ДЛЯ ТЕЛЕФОНА (20) и КОНСОЛЬ
(19), как показано на рисунке.
ШАГ 7:
Установите две батареи типа C в КОНСОЛЬ (19), батареи в комплект не входят.
Прикрепите КОНСОЛЬ (19) к СТОЙКЕ КОНСОЛИ (6) с помощью БОЛТА (M8×1,25×75
мм) (78), ШАЙБЫ (M8) (79) и ГАЙКИ (M8×1,25) (80). Подключите СИГНАЛЬНЫЙ
ПРОВОД (23) к задней части КОНСОЛИ (19).
20
19
21
21
23
19
80
23
79
69
6
78
Сборка закончена!
Рекомендуем проверить затяжку всех крепежных соединений тренажера перед его
использованием и регулярно следить за их состоянием.
