Хранение тренажера

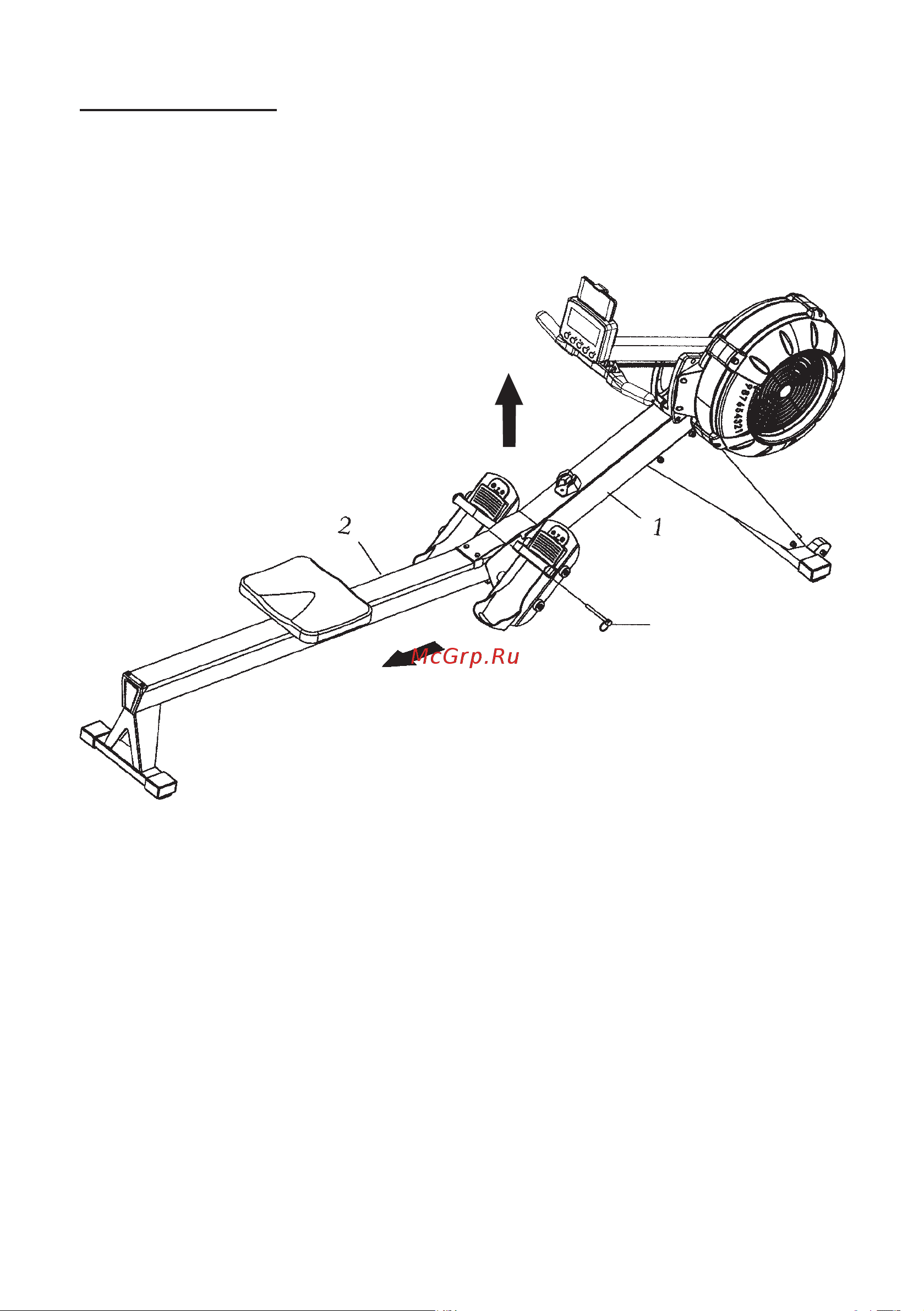

Чтобы сэкономить место, вы можете отделить основную раму тренажера (1) от его
рамы направляющей (2). Для этого, придерживая тренажер за раму, выньте фиксатор
(98) из основной рамы (1), вытяните раму направляющей (2), чтобы отделить ее от
основной рамы. Вставьте фиксатор (98) обратно в основную раму (1) для хранения.
98
Содержание
- Уважаемый покупатель 1
- Внимание 2
- Меры безопасности 2
- Транспортировка хранение ввод в эксплуатациювнимание 3
- Настройка оборудования 4
- Техническое обслуживание гарантия ремонт 5
- Указания по утилизации 8
- Предварительное знакомство с тренажером 9
- Инструменты входящие в комплект 10
- Крепежные изделия 10
- Переверните основной узел тренажера вверх дном и поместите его на пенопласт a и b как показано на рисунке чтобы не сломать кожухи тренажера прикрепите левую и правую опору 7 8 к основной раме 1 с помощью 4 комплектов болтов m8 1 5 12 81 и шайб m8 79 не затягивайте все болты до шага 2 12
- Присоедините передний стабилизатор 4 к левой и правой опорным ножкам 7 8 с помощью 4 комплектов болтов m8 1 5 12 81 и шайб m8 79 затем затяните все болты переверните собранную часть тренажера 12
- Шаг 1 12
- Шаг 2 12
- Поднимите основную раму 1 и направляющую 2 чтобы вставить направляющую 2 в основную раму 1 вставьте стержень 24 основной рамы 1 в щель в направляющей 2 затем положите основную раму 1 и направляющую 2 вниз как показано на рисунке зафиксируйте основную раму 1 и направляющую 2 вместе с помощью штифта 98 13
- Поднимите стойку консоли 6 и прикрепите его к левому и правому кожухам 57 58 двумя винтами m6 1 10 мм 72 13
- Шаг 3 13
- Шаг 4 13
- Шаг 5 14
- Вставьте кронштейн для телефона 20 в разъем на консоли 19 повесьте резиновую ленту 21 на кронштейн для телефона 20 и консоль 19 как показано на рисунке 15
- Сборка закончена рекомендуем проверить затяжку всех крепежных соединений тренажера перед его использованием и регулярно следить за их состоянием 15
- Установите две батареи типа c в консоль 19 батареи в комплект не входят прикрепите консоль 19 к стойке консоли 6 с помощью болта m8 1 25 75 мм 78 шайбы m8 79 и гайки m8 1 25 80 подключите сигнальный провод 23 к задней части консоли 19 15
- Шаг 6 15
- Шаг 7 15
- Эксплуатация тренажера 16
- Телефон 17
- Работа с консолью 19
- Программы 22
- Список комплектующих частей 28
- 124 18 32
- Схема тренажера в разобранном виде 32
