Bronze Gym T960_PRO [24/38] Сборка тренажера

СБОРКА ТРЕНАЖЕРА

ВНИМАНИЕ! Во время установки винтов и болтов не следует их сильно

затягивать. Это необходимо сделать в самом конце сборки.

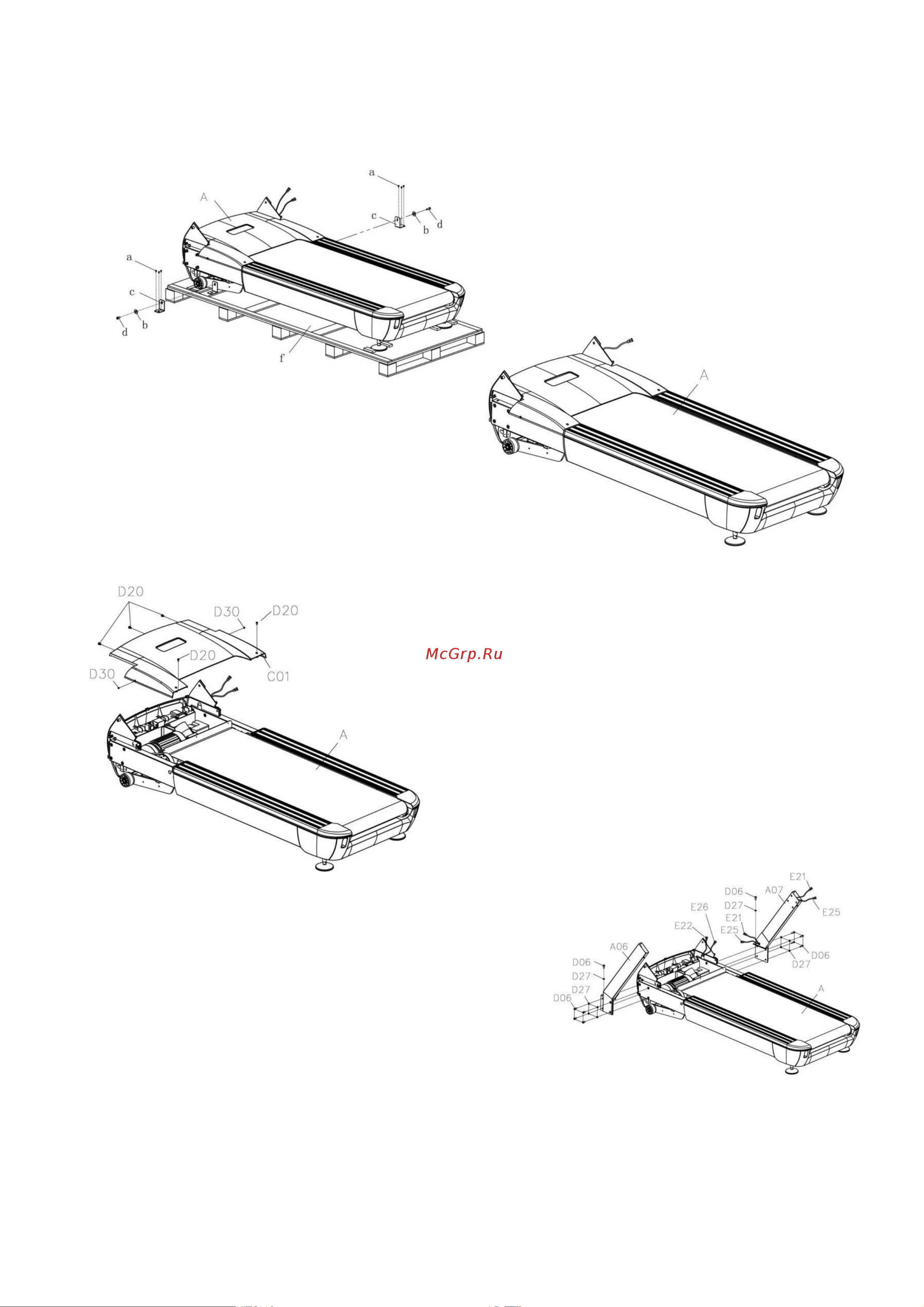

Шаг 1

Откройте верхнюю крышку коробки,

достаньте все запасные части.

Разберите коробку.

Удалите 6 винтов X (a), 2 плоских

шайбы (b), 2 болта (d) и 2 планки

формы L (c) с помощью крестовой

отвертки (B19).

Шаг 2

Поместите основную раму (A) на

ровную поверхность и убедитесь, что у вас

есть чистое рабочее место с достаточным

пространством.

Примечание: при перемещении основной

рамы обращайте внимание на защиту

пластиковых деталей.

Шаг 3

Удалите 5 винтов X (D20) и 2 винта (D30) с

помощью крестовой отвертки (B19). Снимите

верхнюю крышку двигателя (C01).

Примечание: позаботьтесь обо всех снятых

деталях. Вы замените верхнюю крышку

двигателя в шаге 7.

Шаг 4

Прикрепите левую стойку консоли (A06) к

главной раме (A) с помощью болтов (D06),

пружинных шайб (D27) с помощью

универсального гаечного ключа (B17).

Подсоедините средний сигнальный провод консоли

(E21) к нижнему сигнальному проводу консоли

(E22); Сначала подключите средний сигнальный

провод (E25) к нижнему сигнальному проводу (E26)

вентилятора.

Повторите вышеуказанный шаг, чтобы установить

правую стойку консоли (A07) на основную раму

(A).

Примечание: Не зажимайте сигнальный провод во

время сборки правой стойки консоли (A07).
