Bronze Gym T960_PRO [25/38] Шаг 5

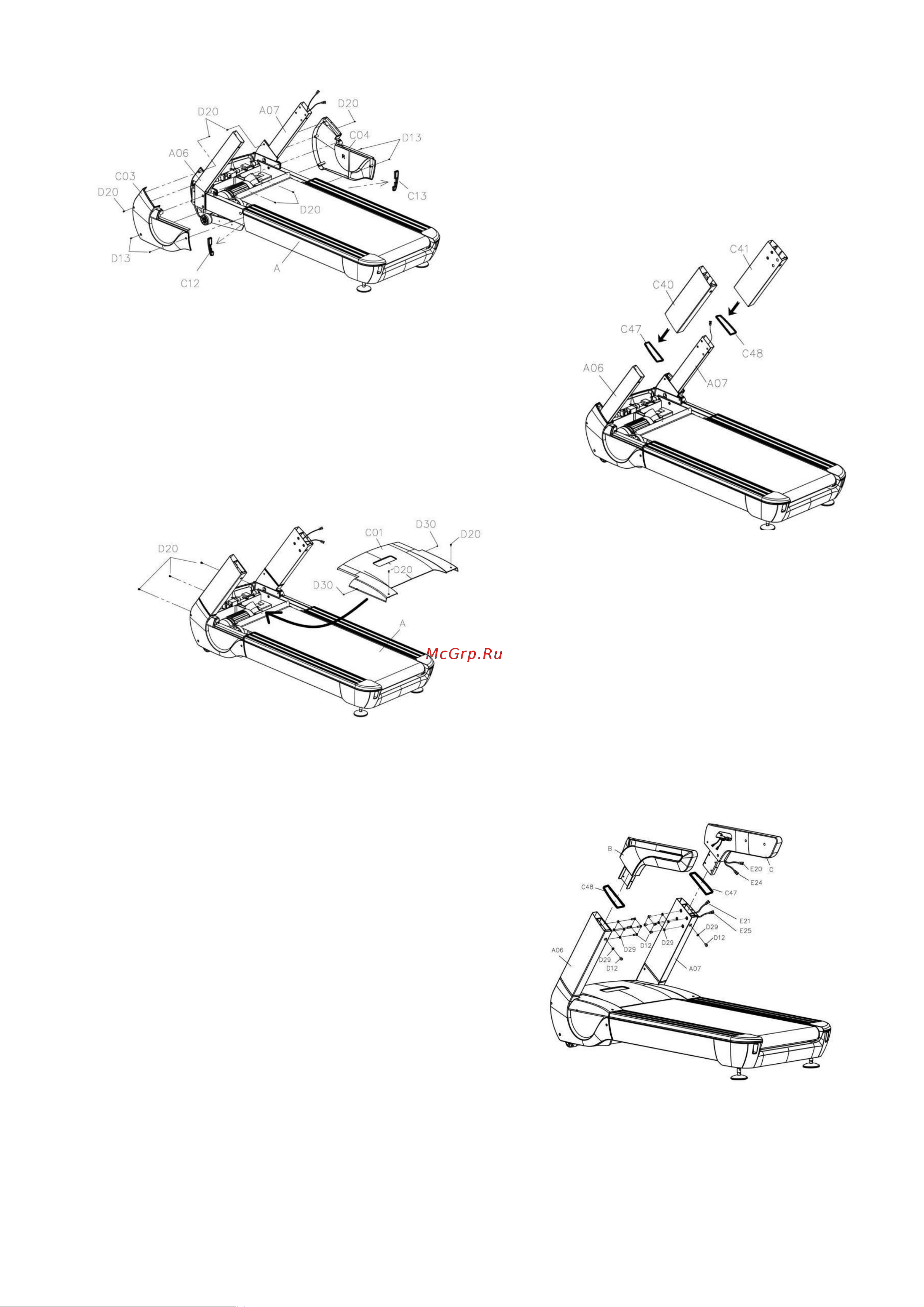

Шаг 5

Вставьте заглушки левой и правой боковой

направляющей (C12, C13) в левую и правую

боковую направляющую. Прикрепите левую

и правую боковые крышки стойки консоли

(C03, C04) к основной раме (A) с помощью

винтов

(D20),

болтов (D13)

и отвертки

(B19).

Шаг 6

Сначала установите декоративную крышку A (C47) и

декоративную крышку B (C48) стойки консоли в левую

и правую стойку консоли (A06, A07). Смотрите левый

рисунок.

Установите левую и правую крышку стойки консоли

(C40, C41) в левую и правую стойку консоли (A06, A07).

Шаг 7

Прикрепите верхнюю крышку

двигателя (C01) к основной раме (A) с

помощью винтов (D20), винтов (D30) и

отвертки (B19).

Шаг 8

Сначала установите декоративную крышку стойки консоли B (C48) и декоративную

крышку стойки консоли A (C47) в левую и правую стойку консоли (A06, A07). Смотрите

левый рисунок. Закрепите левый поручень (B) к

левой стойке консоли (A06) болтом (D12),

стопорной шайбой (D29) с помощью шестигранного

ключа (B16). Подключите верхний сигнальный

провод консоли (E20) к среднему сигнальному

проводу консоли (E21); Сигнальный провод

вентилятора (E24) к сигнальному проводу

вентилятора (E25).

Повторите выше шаги, чтобы установить правую

рукоятку (C) на правую стойку консоли (A07).

Шаг 9

Прикрепите основание консоли (D) к левой и правой рукоятке (B, C) с помощью 4-х

болтов (D09), 4-х плоских шайб (D31) и 2-х болтов (D11) и универсального гаечного

ключа Т-образной формы (B16).
