Сборка оборудования

ШАГ 1:

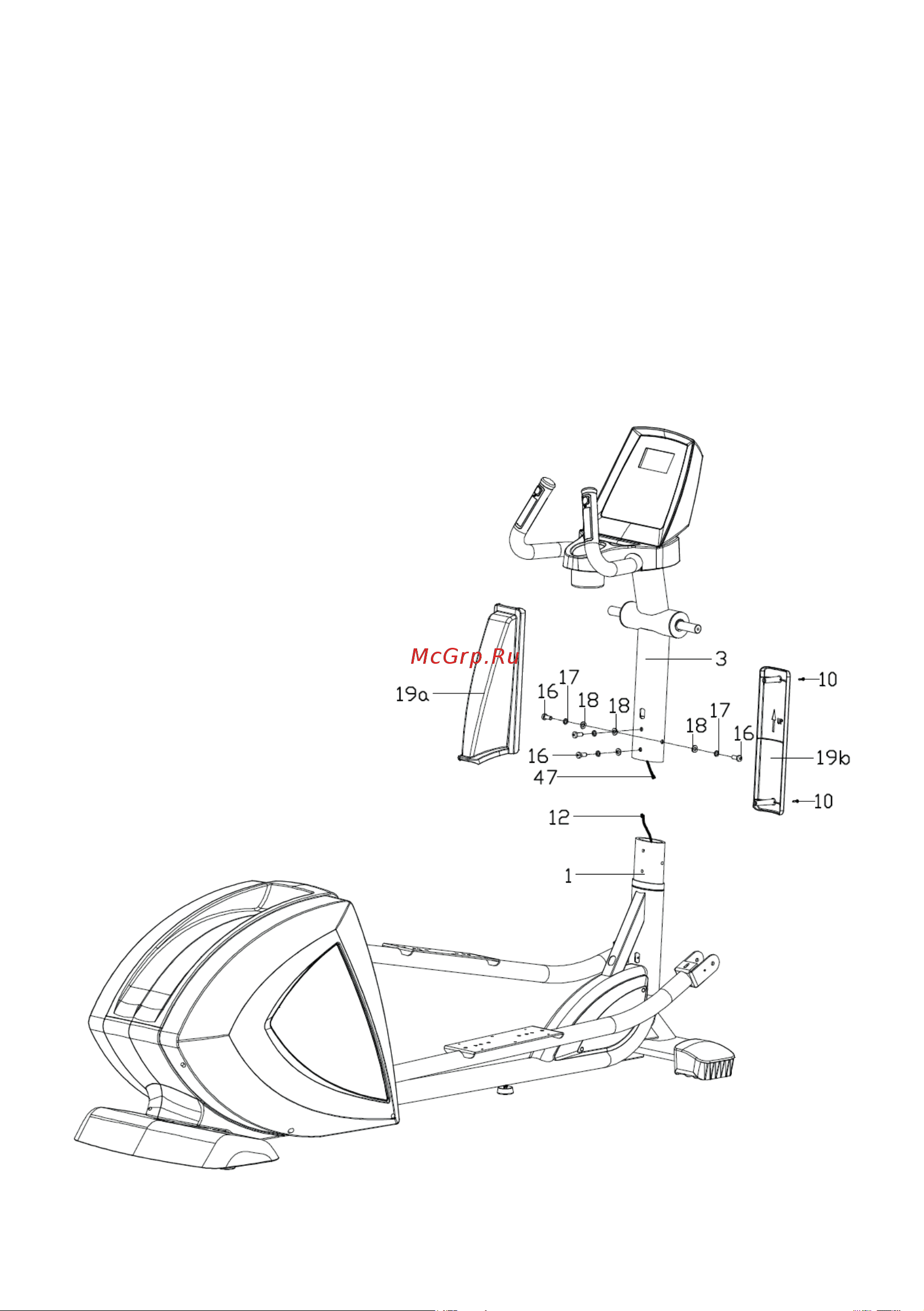

Подсоедините удлинительный кабель (47) к кабелю стойки консоли (12), а затем

установите стойку (3) на основную раму (1) и закрепите соединение с помощью болтов

(16), пружинных шайб (17), вогнутых шайб (18), как показано на рисунке.

Следите за тем, чтобы провода не попали в зазор между стойкой и рамой, в противном

случае, возможно, их повреждение.

Установите и совместите кожух стойки консоли (19a / b) со стойкой консоли (3),

закрепив ее винтами (10), как показано на рисунке. ПРИМЕЧАНИЕ: Следуйте

указаниям стрелки ВВЕРХ на чертеже, сопоставив кожух стойки консоли (19b).
