ШАГ 2:

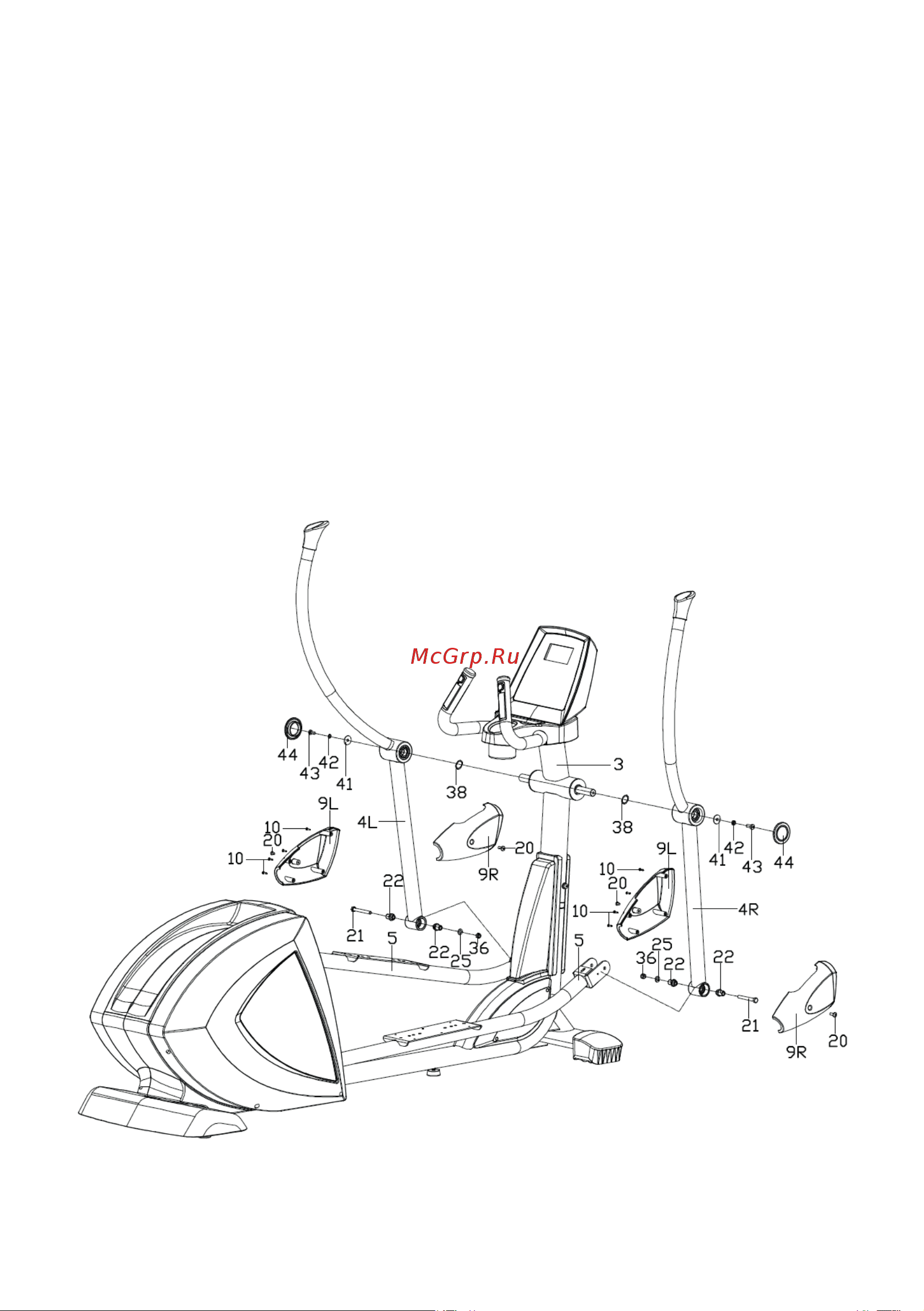

1. Установите маятники (4L/R) на ось стойки консоли (3) с левой и правой стороны

соответственно и закрепите соединение с помощью болтов (43), пружинных шайб

(42), плоских шайб (41) и вогнутых шайб (38), как показано на рисунке.

НЕ затягивайте болты (43) до следующего пункта.

2. Присоедините рычаги педалей (5) к маятникам (4L/R) с левой и правой стороны

соответственно и закрепите соединение с помощью болтов (21), поворотных колец

(22), плоских шайб (25) и стопорных гаек (36), как показано на рисунке.

Не затягивайте какие-либо из них перед тем, как ввинтить оба болта (21), легкое

вращение рычагов педалей (5) может помочь при установке.

Наконец, затяните вышеупомянутые болты (43) и наденьте заглушки (44) с обеих

сторон.

3. Прикрепите кожухи педалей (9L/R) к рычагам педалей (5), закрепив их винтами (20)

и винтами (10), как показано на рисунке.
