21
На данном румпеле установлен замок зажи-
гания автомобильного типа.
Положения ключа зажигания:
ЗАПУСК
ДВИГАТЕЛЯ
(START):
для запуска двигателя
стартером.
ON (ВКЛ): обеспечивает работу двига-
теля после запуска.
OFF (ВЫКЛ): для остановки двигателя
(ЗАЖИГАНИЕ
ВЫКЛЮЧЕНО).
ПРИМЕЧАНИЕ
Не оставляйте замок зажигания в положе-
нии «ON» при неработающем двигателе.
Это приведет к разряду аккумуляторной
батареи.
ПРИМЕЧАНИЕ:
Запуск двигателя возможен только при поло-
жении рычага переключения передач в ней-
тральном положении.

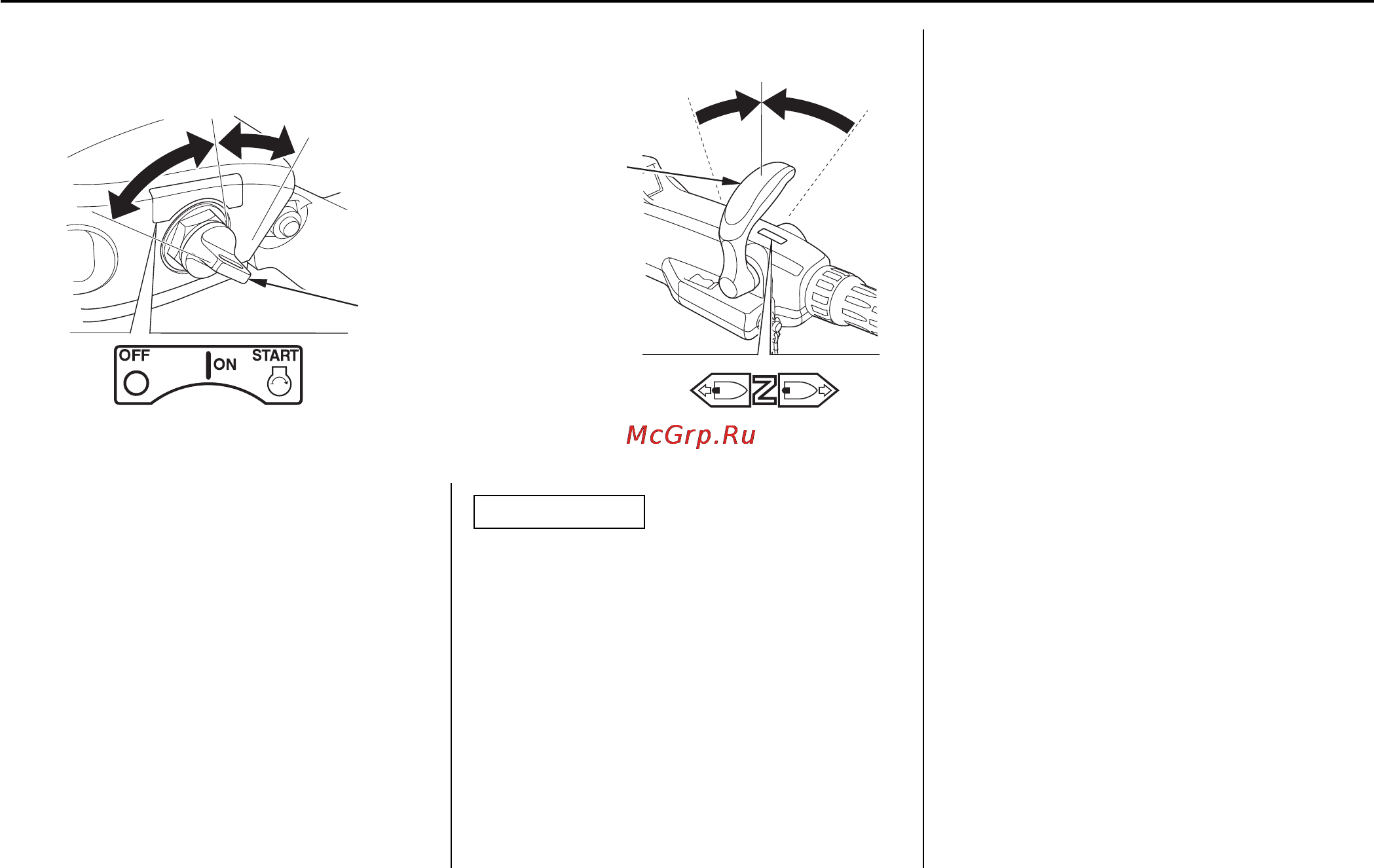

4. ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ (РУ)
····
····
START
ON
OFF
·······
······
ON (ВКЛ)
START (ЗАПУСК)
ЗАМОК ЗАЖИГАНИЯ
НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ
РЫЧАГ
ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ
НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ
OFF
(ВЫКЛ)
OFF
(ВЫКЛ)
ON
(ВКЛ)
START
(ЗАПУСК)
Замок зажигания
