РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ

Краскопульт пневматический BERGER

®

«ГРАУ» HP

с верхним бачком

BG1368, BG1369, BG1370

Это руководство содержит ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

и ИНСТРУКЦИИ!

В данной инструкции по эксплуатации используются следующие символы:

Надевайте защитные перчатки

Надевайте респиратор. При работе может образовываться пыль, вредная для здоровья

Используйте защиту для глаз

Необходима хорошая вентиляция рабочего места

ВАЖНЫЕ ИНСТРУКЦИИ

!

Уровень шума при работе краскопульта: 75 дБ (A)

Диапазон допустимых температур окружающей среды: +5 - +40 °C

Расход

материала,

мл/мин

Ширина

факела, мм

Расстояние

распыления,

мм

Вес с

бачком,

граммы

* Воздушное давление на входе в краскопульт при нажатии на курок

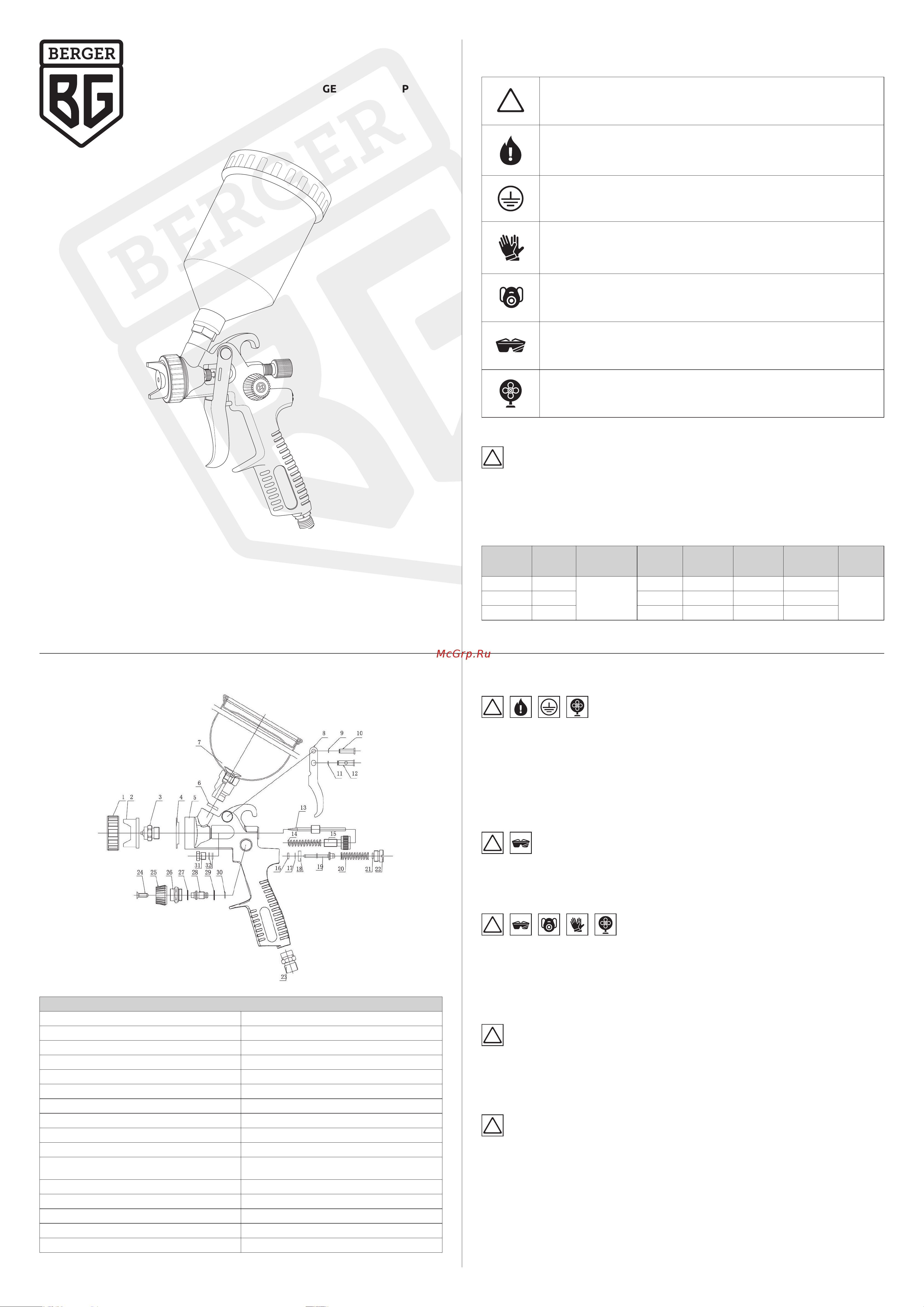

СХЕМА ДЕТАЛЕЙ И УЗЛОВ КРАСКОПУЛЬТА BERGER® «ГРАУ» HP

6) Прокладка крепления бачка 22) Винт регулировки подачи воздуха

7) Верхний бачок для лакокрасочных материалов 23) Присоединительный воздушный фитинг

8) Курок 24) Крестовой болт

9) Стопор болта курка 25) Регулятор формы факела

10) Болт курка 26) Основание регулятора формы факела

11) Стопор штифта курка 27) Уплотнительное кольцо регулятора формы

факела*

12) Штифт курка с отверстием 28) Рычаг клапана регулятора формы факела

13) Игла* 29) Уплотнительное кольцо клапана формы факела

14) Пружина иглы 30) Стопор клапана регулировки формы факела

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Используемые в работе лакокрасочные материалы и растворители могут быть легковоспламеняющимися, горючи-

ми или взрывоопасными, поэтому:

искрящая электропроводка и т.п.

2. НИКОГДА не используйте в работе галогенизированные углеводородные растворители (1.1.1-трихлорэтан,

этилхлорид, метил этилена и т.п.), которые могут вступать в химическую реакцию с деталями из алюминия и цинка

и вызывать взрыв. Внимательно изучите упаковку и прилагающиеся спецификации на используемые материалы и

растворители, и убедитесь, что они совместимы с алюминиевыми и цинковыми деталями.

3. Чтобы снизить риск возникновения статического искрения, необходимо обеспечить постоянное заземление рас-

3. ВСЕГДА сбрасывайте давление воздуха и жидкости перед чисткой, разборкой или обслуживанием краскопульта и

воздушной линии. Для аварийной остановки и предотвращения непреднамеренного срабатывания оборудования

рекомендуется установить на воздушной магистрали рядом с краскопультом запирающий шаровой кран для экс-

тренной остановки подачи воздуха.

!

1. Токсичные пары, образующиеся при распылении некоторых растворителей и лакокрасочных материалов, могут

вызвать отравление и нанести серьезный вред здоровью, поэтому:

1. НИКОГДА не модифицируйте и не изменяйте конструкцию краскопульта.

2. НИКОГДА не входите в рабочие зоны роботов, манипуляторов, конвейеров и т.д. если эти машины не выключены.

3. НИКОГДА не распыляйте пищевые продукты или бытовые химикаты при помощи данного краскопульта.

4. При обнаружении неисправностей или иных помех в работе краскопульта немедленно прекратите работу, найди-

те и устраните их причину. Никогда не используйте краскопульт, пока не устранена проблема в его работе.

УСТАНОВКА И ЗАПУСК ОБОРУДОВАНИЯ

!

ной магистрали к краскопульту должен подаваться чистый сухой воздух допустимой температуры.

5. Отсоедините бачок, удалите остатки растворителя и очистите бачок.

6. Налейте подготовленный и разбавленный до необходимой вязкости лакокрасочный материал в бачок (не более

¾ от его объёма) и плотно подсоедините его к присоединительному фитингу для бачка на краскопульте.

7. Проверьте на тестовой поверхности качество распыления материала и отрегулируйте подачу материала, а также

ширину и форму факела.

8. Для регулировки ширины и формы факела, поверните соответствующий регулятор (№25, Рис.1). При необходи-

мости форму факела можно изменить с овальной на круглую.

9. Для регулировки соотношения подачи воздуха и материала, поверните винт регулировки подачи воздуха (№22,

Рис.1) и/или регулятор подачи материала (№15, Рис.1) до нужного положения. Во время работы ни в коем случае не

выкручивайте регуляторы полностью.
