33
Français

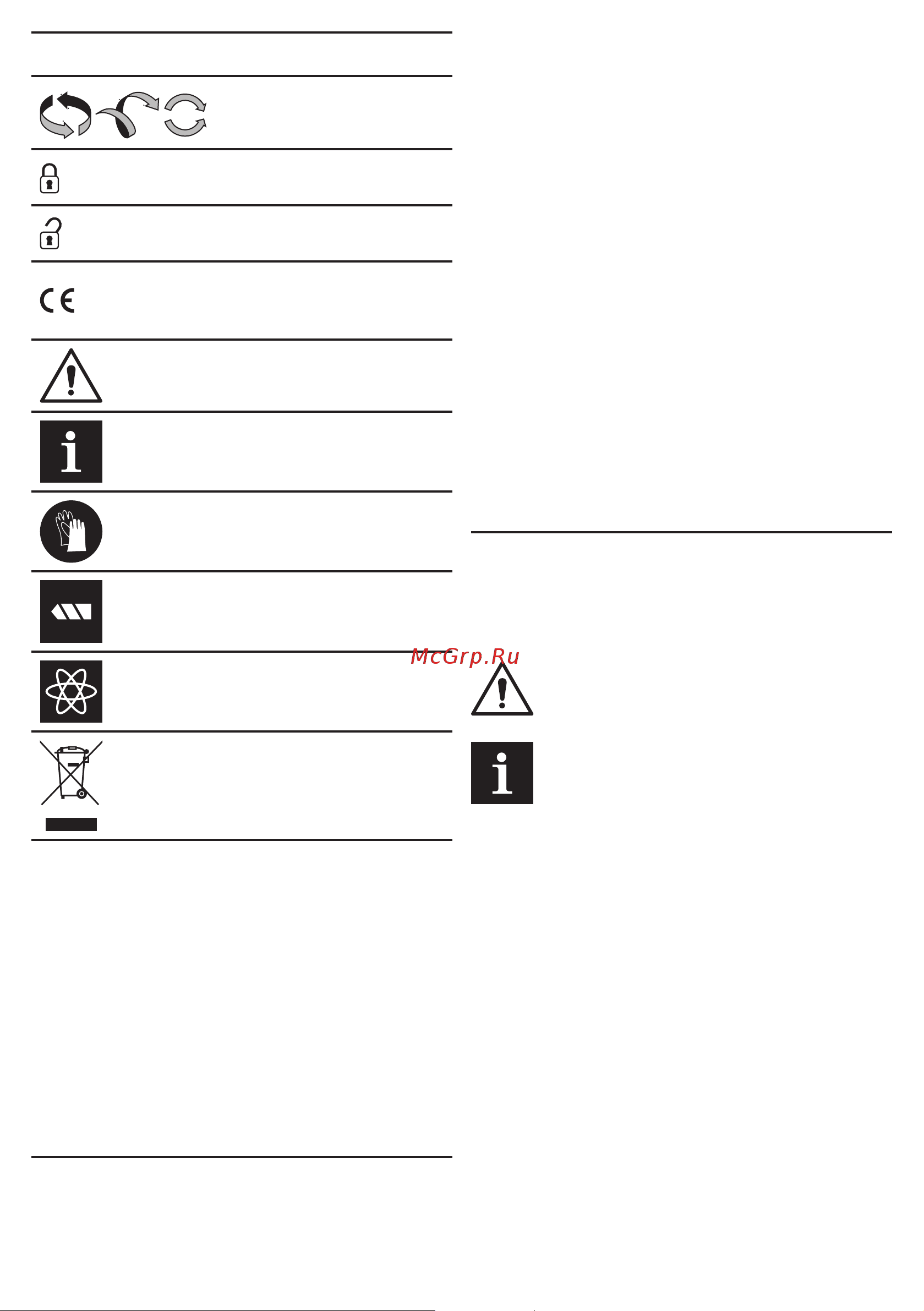

Symbole Légende
Sens de la rotation�
Bloqué�
Débloqué�
Signe certiant que l'article
correspond aux directives
CE et aux standards harmo-
nisés de l'Union Européenne�
Attention� Information impor-
tante�
Information utile�
Portez les gants de protec-
tion�
Position du régulateur du
moment de torsion : " Per-
çage "�
Régulation de vitesse sans
gradation�
Ne jetez pas l'outillage élec-
trique avec les déchets mé-
nagers�
Désignation de l'outil électrique
[CT21072HX-2, CT21072HQX-2]
Cet outil électrique a été conçu pour percer des trous
dans le bois, le plastique et le métal, ainsi que pour
visser et dévisser des éléments de xation letés (vis,
boulons, etc�)� Le modèle CT21072HQX-2 est livré
avec des accessoires à échange rapide (mandrin auto-
serrant, porte-outil et porte-outil d'angle) qui permettent
de travailler dans des endroits difciles à atteindre.
[CT21072HBX-2]
L'outil électrique a été conçu pour visser et dévisser
des éléments letés (écrous, boulons, vis etc.).
Composants de l'outil électrique
1 Porte-outil universel
2 Voyant LED
3 Régulateur de couple
4 Sélecteur de vitesse étape par étape
5 Voyant de charge de la batterie
6 Interrupteur marche / arrêt
7 Interrupteur de sens inverse
8 Fentes d'aération
9 Pince de bande *
10 Système de blocage de la batterie *
11 Batterie *
12 Mandrin auto-serrant à échange rapide *
13 Porte-outil à échange rapide *
14 Porte-outil d'angle à échange rapide *
15 Chargeur *
16 Mandrin auto - serrant
17 Système de port de l'outil *
18 Bague de xation
19 Verrou de l'accessoire à échange rapide *
20 Embout de tournevis *
21 Vis
22 Aimant de retenue *
23 Voyant (vert) *
24 Voyant (rouge) *
* Accessoires
Une partie des accessoires représentés et décrits
ne gurent pas dans la livraison.
Installation et réglage des éléments de
l'outil électrique
Avant l'exécution des procédures, positionnez
l'interrupteur sur 7.
Ne pas trop serrer les xations an d'évi-
ter tout endommagement du letage.
Le montage / démontage / réglage de
certains éléments est le même que pour
tous les modèles d'outils électriques;
dans ce cas, les modèles spéciques ne
sont pas indiqués sur l'illustration.
Montage / remplacement des accessoires à
échange rapide (voir les g. 1-3)
[CT21072HQX-2]
Les accessoires à échange rapide 12, 13 ou 14 élar-
gissent la gamme des utilisations de l'outil électrique
et permettent de travailler dans des endroits difciles à
atteindre (voir la g. 2.2).
• Déplacez le verrou 19 vers l'avant et maintenez-le
dans cette position (voir la g. 1.1).
• Installez un des accessoires à échange rapide 12, 13
ou 14 sur le porte-outil universel 1 (voir la g. 1.2).
• Relâchez le verrou 19�
• Reprenez les étapes dans le sens inverse pour
démonter�
• Le porte-outil d'angle à échange rapide 14 peut être
réglé sur différentes positions (voir la g. 2.1).
• Le mandrin auto-serrant à échange rapide 12 et le
porte-outil à échange rapide 13 (voir la g. 3) peuvent
être installés sur le porte-outil d'angle à échange ra-
pide 14�
