106

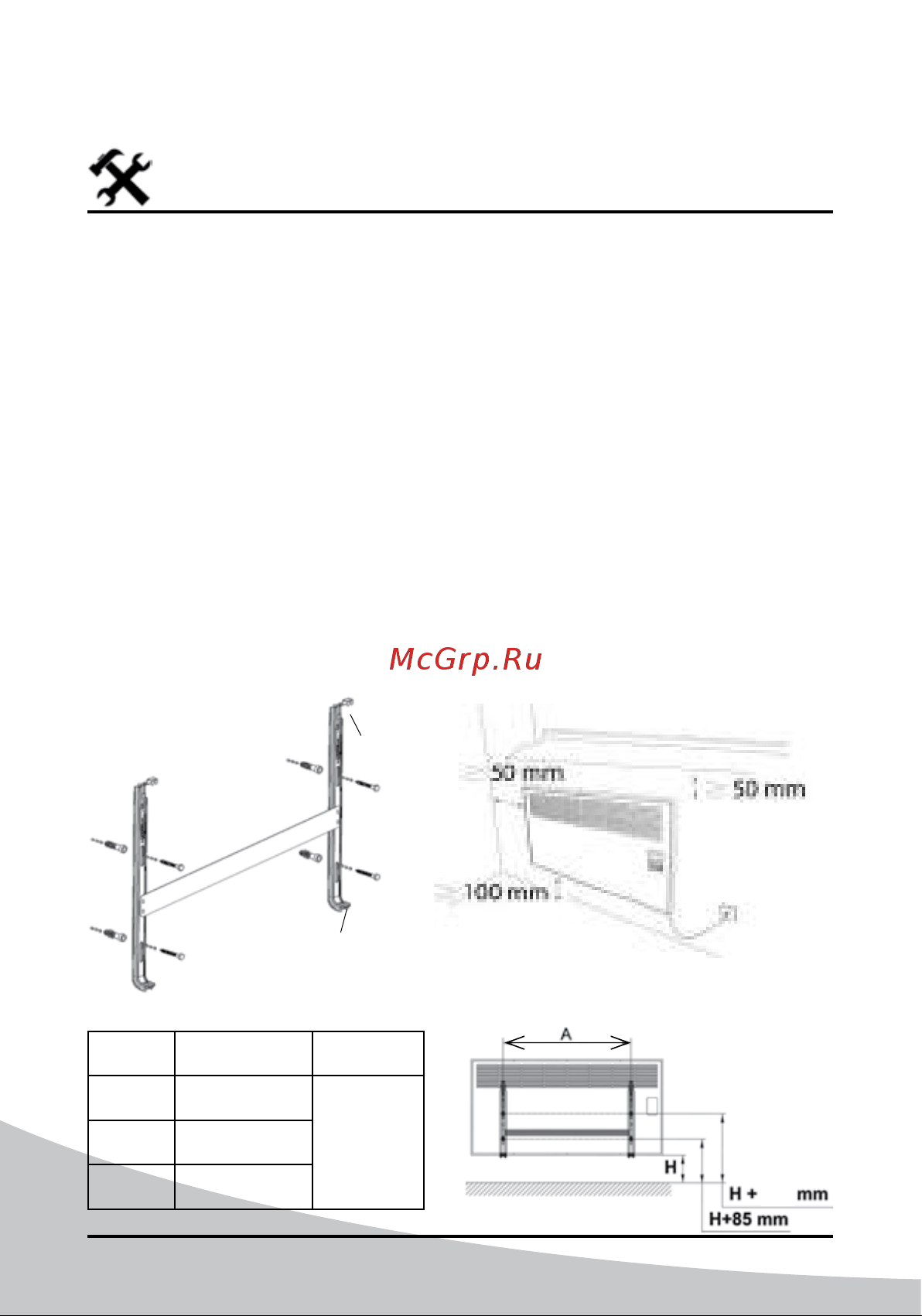

Montare pe perete

1. Deschideți ambalajul și scoateţi convectorul aat în protecţia de nylon. Odată scos, rupeţi

protecţia de nylon fără a deteriora aparatul şi scoateţi elementele de agăţat de pe unitate, trăgând

de arcurile de pe acesta.

2. Trebuie măsurată distanţa corectă pentru a conecta cu uşurinţă cablul de alimentare la priza

electrică. După stabilirea zonei de instalare, găurile trebuie marcate conform metodei prezentate

în figura 7. Pentru a fixa aparatul, puteţi utiliza suportul de montare pe perete (figura 5) Suportul

de montare poate fi utilizat ca ghidaj pentru poziţionare şi puncte de dat gaură. Puteţi poziţiona

suportul pe perete şi măsuraţi spaţiul dintre podea şi partea inferioară a suportului la minim 100

mm sau max 200 mm. Marcaţi orificiile de înşurubare prin găuri cu ajutorul unui pix. Trebuie să

vă asiguraţi ca zonele de siguranţă să fie libere pentru ca aparatul să funcţioneze în mod eficient

(Figura 4).

3. După marcarea punctelor, găurile se vor da cu ajutorul unui burghiu cu diametrul de 9 mm și

diblurile din plastic incluse în elementele de montaj vor fi introduse în aceste găuri.

4. Suporturile de motare pe perete furnizate împreună cu unitatea trebuie fixate bine de perete.

Notă: Adăugând diferenţa de înălţime necesară la aceste măsuri, înălţimea poate fi ajustată după

cum este nevoie.

2. INSTRUCȚIUNI DE INSTALARE

Fig. 4 Zone minime de siguranţă

pentru funcţionare ecientă

Fig 3. Suport montare pe perete

cep

Montaj inferior

spring

clip

şurub

(H)

Model A H (min/max)

EPK4550 280 mm (28 cm)

100/200 mmEPK4570 400 mm (40 cm)

EPK4590 600 mm (60 cm)

Fig. 5 Oricii

centrare
