www.huter.su
11

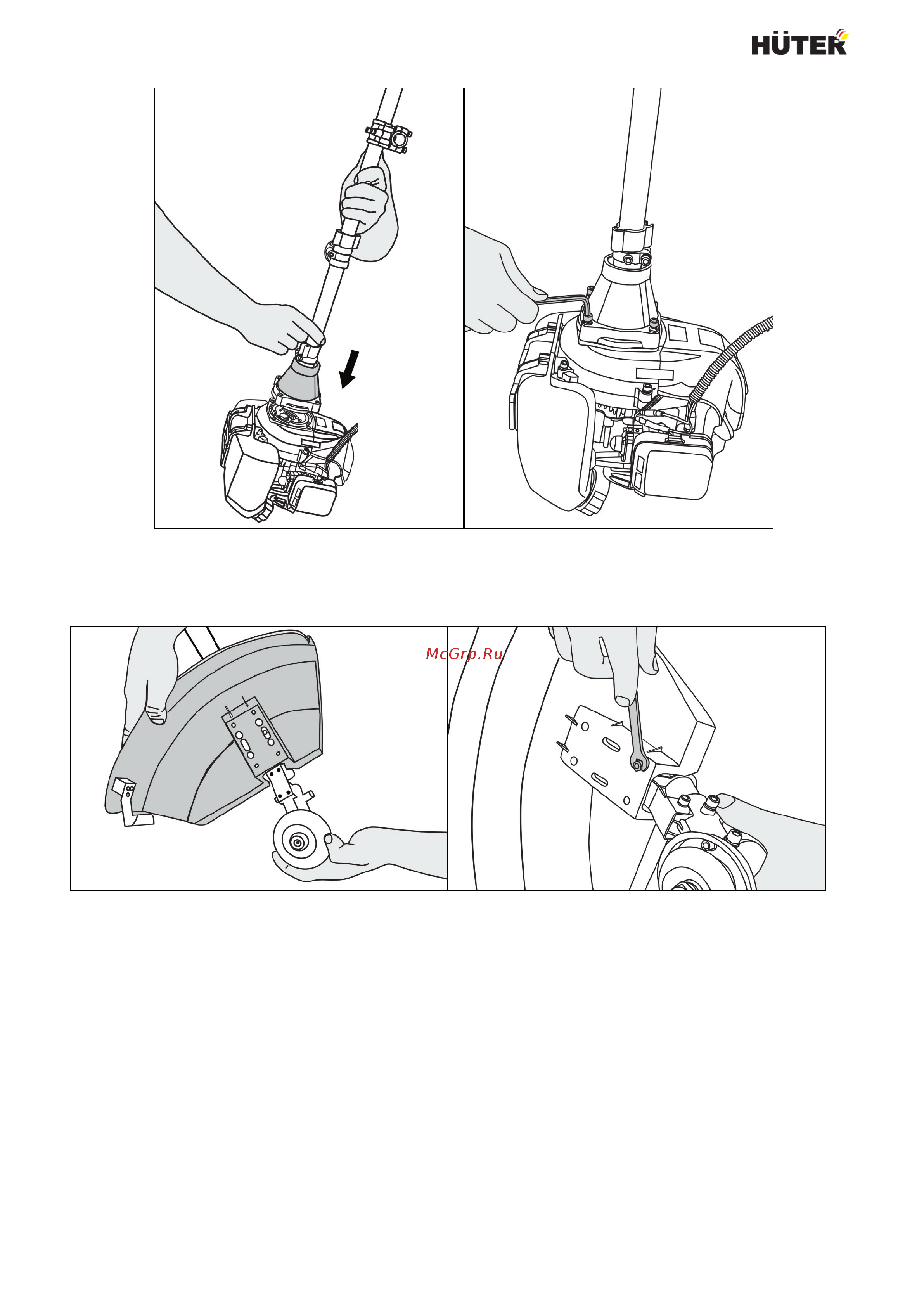

Рис. 6. Установка штанги
6.6. Установите защитный кожух при помощи болтов и гаек из комплекта.
Рис. 7. Установка Защитного кожуха
6.7. Закрепите головку с леской или режущий диск.
Для крепления головки с леской совместите отверстие в ступице вала с
отверстием в чашке редуктора. Вставьте отвертку или шестигранный ключ
из комплекта через отверстие в чашке редуктора в отверстие в ступице
вала, тем самым обездвижив ее.
Содержание
- Уважаемый покупатель 3
- Содержание 4
- Общие сведения 5
- Требования безопасности 6
- Комплектация 7
- Антивибрационная система 8
- Двигатель 8
- Защитные очки 8
- Мощность вт 8
- Обороты двигателя об мин 8
- Разъемная штанга 8
- Ред 7 8
- Рис 1 общий вид 8
- Серия ggt модель ggt 430t ggt 520s ggt 553ta ggt 553tx ggt 443s 8
- Технические характеристики 8
- Тип диска 8
- Тип зажигания 8
- Тип катушки 8
- Тип ремня 8
- Уровень звукового давления дб 8
- Устройство триммера 8
- Ширина скоса диском мм 8
- Ширина скоса леской мм 8
- Сборка 9
- Для крепления катушки с леской снимите чашку с вала оставив ступицу удерживая ключ или отвертку закрутите катушку с леской против часовой стрелки до упора левосторонняя резьба 12
- Удерживая отвертку или ключ открутите гайку крепления со ступицы 12
- Внимание 14
- Подготовка к работе 14
- Подготовка к работе 7 приготовьте топливную смесь необходимо использовать высококачественное масло предназначенное для двухтактных двигателей с воздушным охлаждением соответствующее классификации api тв или api тс jaso fb или jaso fc производитель рекомендует использовать фирменное полусинтетическое моторное масло для двухтактных двигателей huter 2t 14
- Рекомендуется использовать высококачественный неэтилированный бензин высокой очистки с октановым числом не менее аи 92 14
- Добавьте необходимое количество масла и тщательно перемешайте получившуюся смесь 15
- При приготовлении топливной смеси необходимо использовать объемное соотношение бензин масло указанное производителем масла если на упаковке масла данной информации нет то следует использовать объемное соотношение бензин масло 40 1 для смешивания бензина с маслом используйте специальную мерную емкость из комплекта с соответствующими делениями не смешивайте бензин с маслом непосредственно в топливном баке изделия возьмите емкость для приготовления топливной смеси и залейте в нее бензин до верхней отметки gasoline 500мл смесь следует готовить из расчета на одну заправку не следует оставлять смесь в топливном баке триммера 15
- Залейте топливную смесь в бак расположите триммер в горизонтальном положении крышкой топливного бака вверх открутите крышку топливного бака 16
- Произведите заправку топливного бака триммера приготовленной смесью 16
- Запуск остановка двигателя и порядок работы 18
- Потяните за ручку стартера до его зацепления примерно 5 10 см затем резко потяните до первого запуска двигателя двигатель после этого заглохнет не делайте резкий рывок ручкой до зацепления стартера это может вызвать его поломку 19
- Установите переключатель воздушной заслонки в положение запуск если двигатель прогрет не закрывайте воздушную заслонку а сразу приступите к запуску двигателя 19
- Запрещается проходить обкатку на холостом ходу 21
- Плавно нажмите на курок газа доведите двигатель до максимальных оборотов и приступайте к работе кошение производить крепко держа триммер обеими руками за рукоятки управления 21
- Порядок работы 8 пройдите обкатку двигателя обкатку двигателя первое время работы триммера необходимо производить в течение 3 4 часов совокупная наработка во время обкатки рекомендуется использовать топливною смесь бензина и масла с соотношением 25 1 затем необходимо продолжить обкатку в рабочем режиме с небольшой нагрузкой это подразумевает под собой кошение мягкой травы с минимальными усилиями со стороны оператор 21
- Техническое обслуживание 22
- Возможные неисправности 26
- Хранение 27
- Гарантийные обязательства 29
- Бензотриммер hűter _______________________________________________ _____________________________________________________________ признан годной для эксплуатации дата продажи ___________________________________________________ я покупатель представитель фирмы ________________________________ с условиями эксплуатации ознакомлен _____________________________ 30
- Ред 7 30
- Свидетельство о приемке 30
- Www huter su 31
- Сервис центры 31
- Полный актуальный список сервисных центров вы так же можете 32
- Посмотреть на сайте www huter su 32
- Ред 7 32
