Ред. 7.3
22
8.11. При необходимости зафиксируйте курок газа в положении «включено»,
для этого удерживая курок газа зажмите кнопку фиксации курка газа и
отпустите курок.

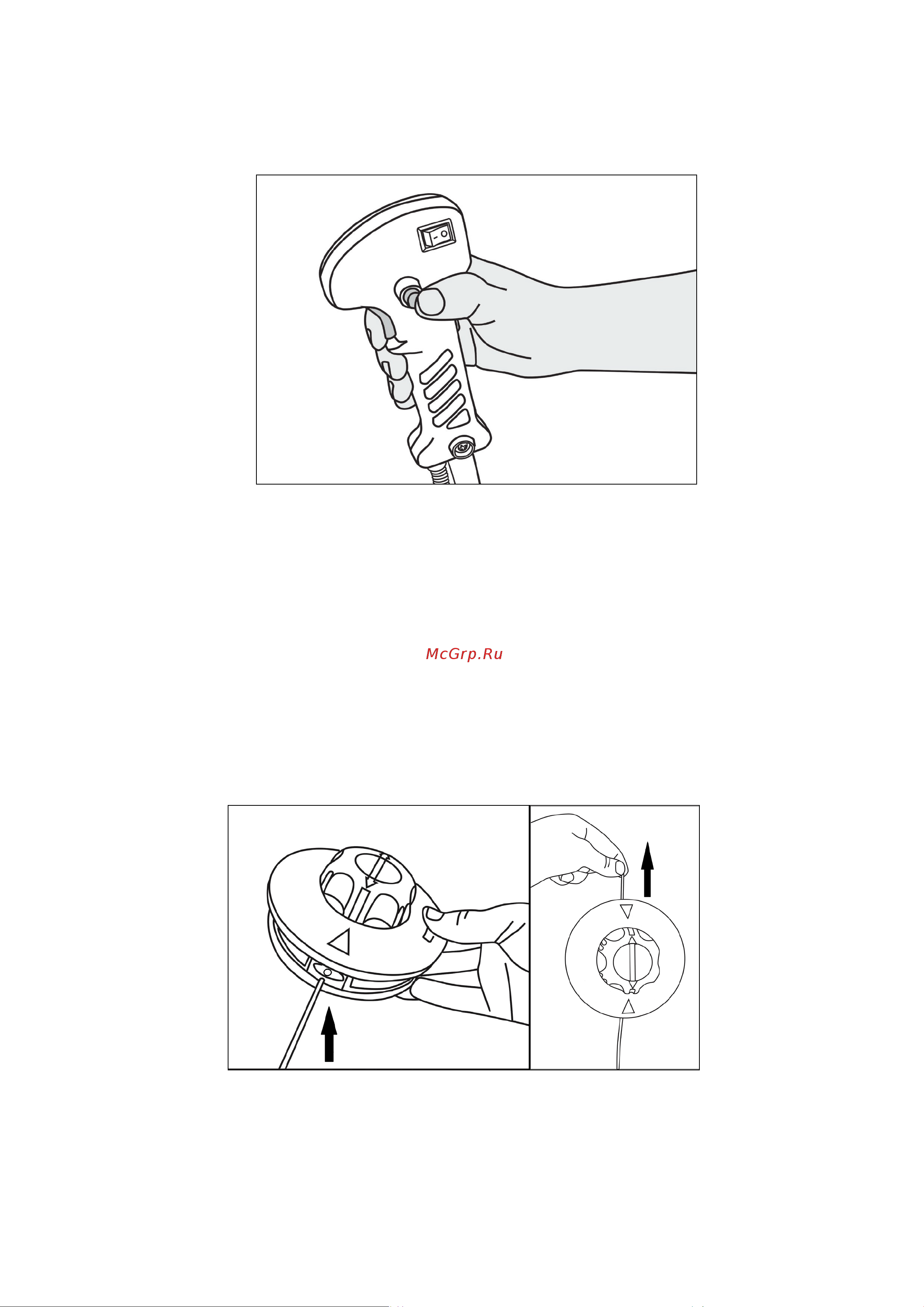

Рис. 28. Фиксация курка газа
8.12. При работе триммерная леска изнашивается (расходуется). Для того,
чтобы выпустить дополнительное количество лески из катушки, во время
работы слегка ударьте катушкой по земле, длина лески увеличится.
9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Замена лески в катушке
Для замены лески в катушке Easy Load возможна заправка лески без
разбора катушки:
Для этого совместите стрелки на поворотной части катушки со стрелкой на
корпусе и проденьте леску в отверстие
Рис. 29. Продевание лески
