4. УСТРОЙСТВО ТРИММЕРА

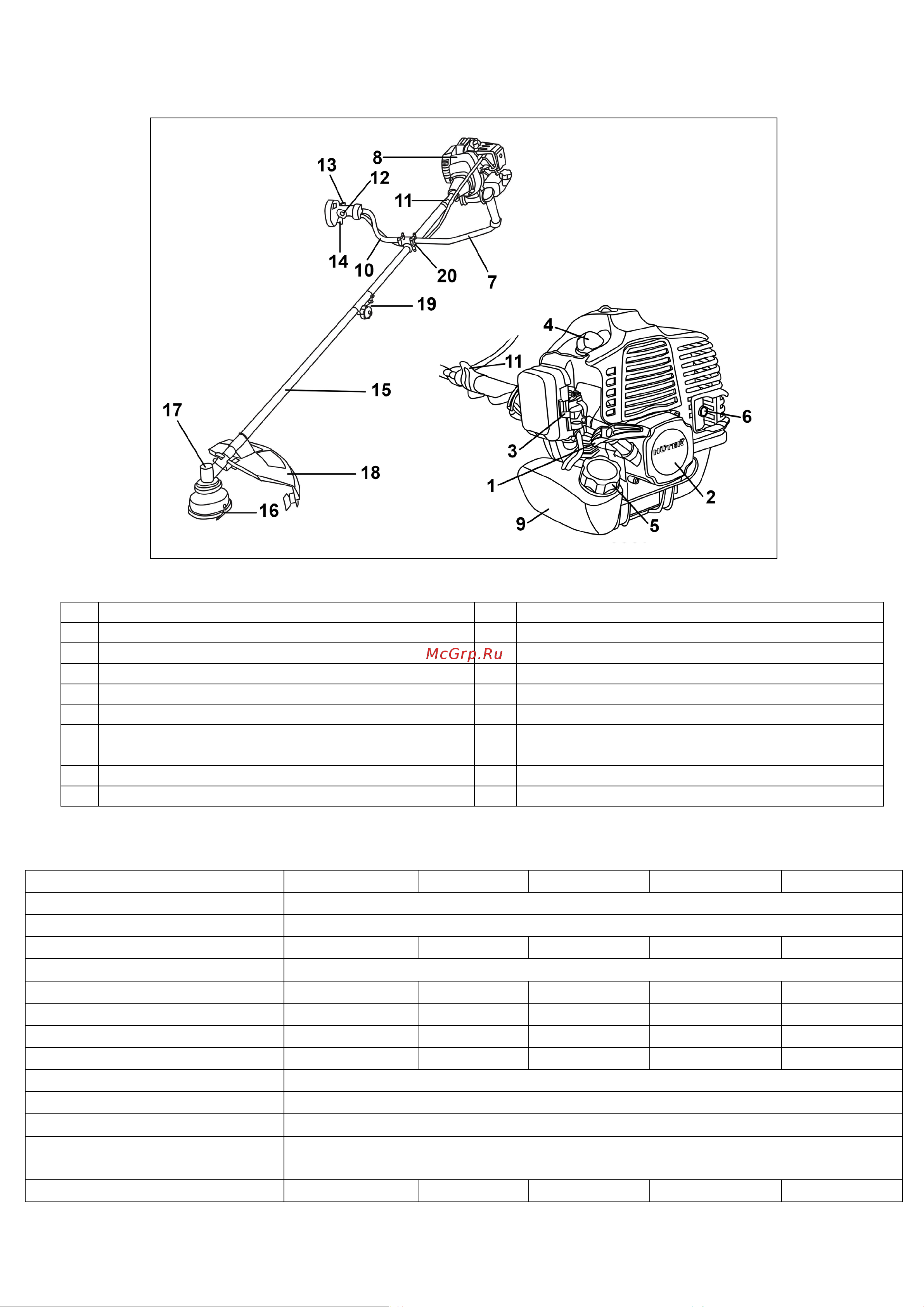

Рис. 1. Общий вид
1
Рукоятка стартера
11
Кольцо для крепления ремня
2
Стартер
12
Фиксатор курка газа
3
Рычаг управления воздушной заслонкой
13
Блокиратор курка газа
4
Колпачок высоковольтного провода
14
Курок газа
5
Крышка топливного бака
15
Штанга с валом в сборе
6
Глушитель
16
Режущий нож/катушка с леской
7
Левая рукоятка
17
Редуктор
8
Корпус двигателя
18
Защитный кожух
9
Топливный бак
19
Планка крепления защитного кожуха
10
Правая рукоятка управления
20
Кронштейн крепления рукояток управления
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Серия GGT/Модель
GGT-430T
GGT-520S
GGT-553TA
GGT-553TX
GGT-443S
Двигатель
2-х тактный, с воздушным охлаждением
Тип зажигания
Электронный
Мощность, Вт.
1300
2500
2500
2500
1500
Обороты двигателя, об/мин
9500±500
Тип ремня
стандартный
ранцевый
стандартный
ранцевый
стандартный
Тип диска
3Т
40ТР
3Т
40ТР
3T
Тип катушки
стандартная
«Easy Load»
стандартная
«Easy Load»
стандартная
Защитные очки
нет
есть
нет
есть
нет
Антивибрационная система
да
Ширина скоса диском, мм.
255
Ширина скоса леской, мм.
460
Уровень звукового
давления, дБ
96
Разъемная штанга
нет
да
нет
нет
да
