Ред. 2
25
3. Снимите изношенный ремень

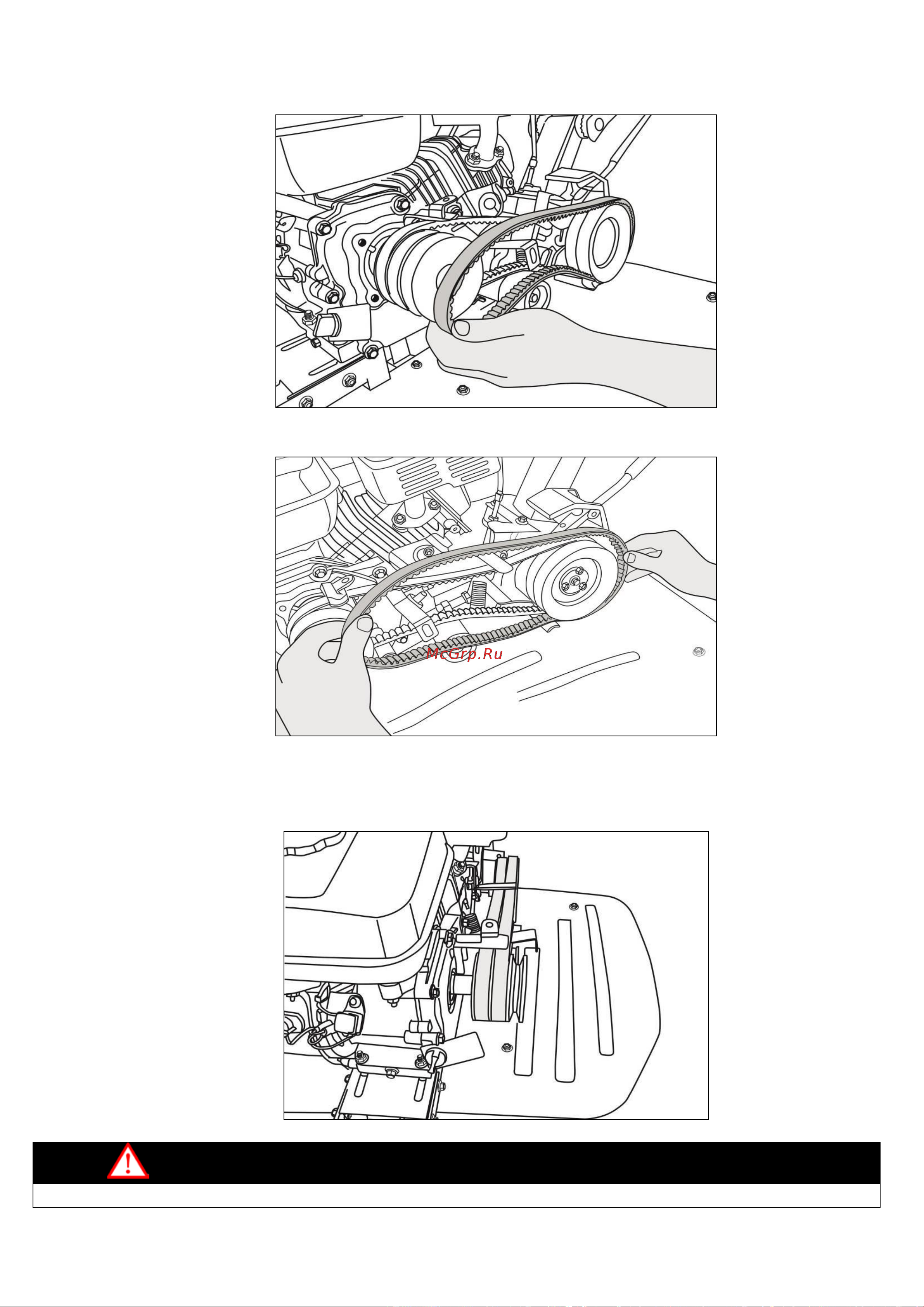

Рис. 45. Снятие приводного ремня
4. Оденьте новый приводной ремень и прикрутите крышку на место.
Рис. 46. Установка нового ремня
5. Проверьте, что ремень правильно установлен через все приводные
ролики, натянут и при вращении не задевает другие части машины.
Рис. 47. Правильное положение приводных ремней
Внимание!
Перед началом работы всегда проверяйте уровень масла.
