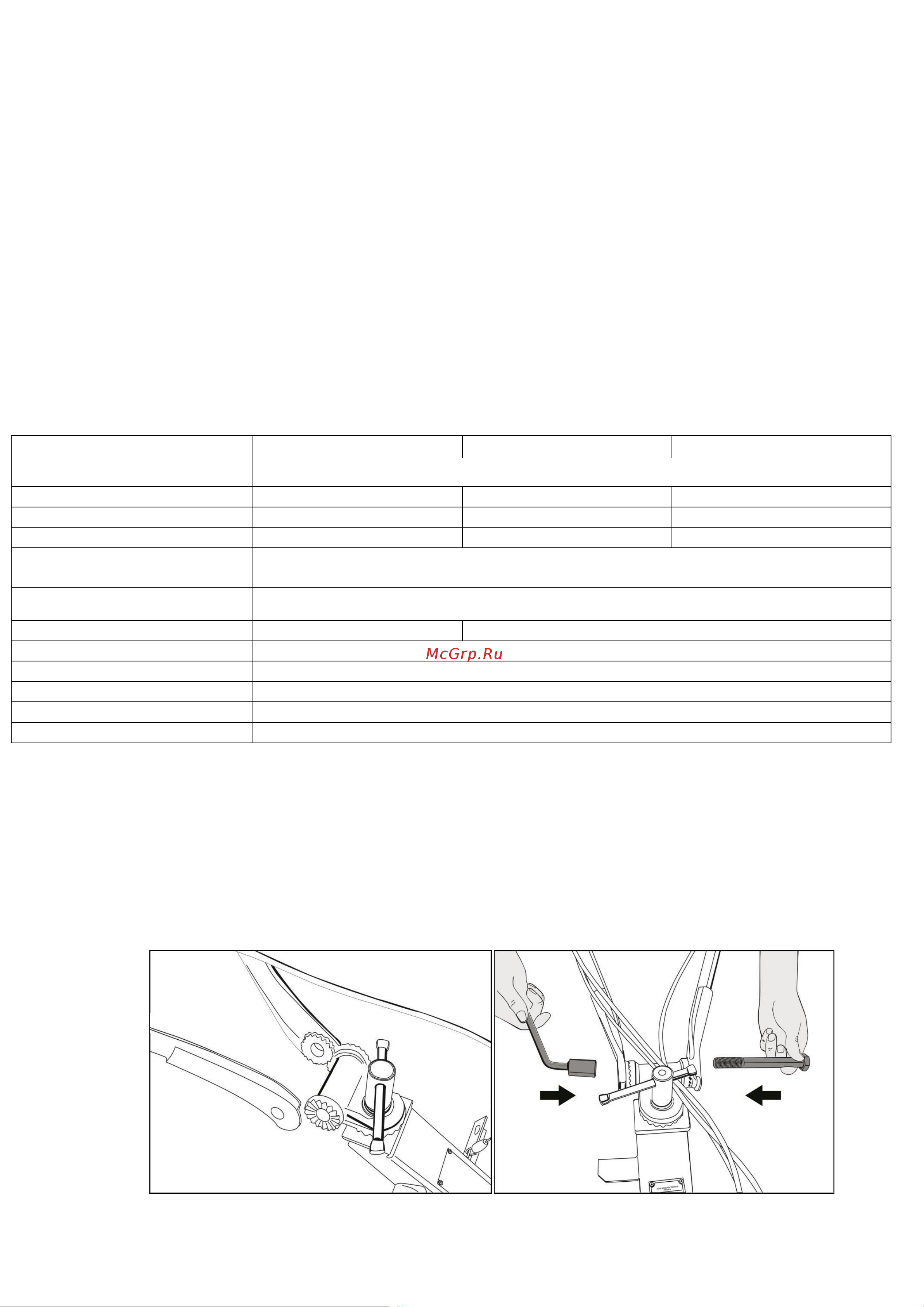

![Ресанта МБ-7500P-БФ [9/32] Технические характеристики](/views2/2028702/page9/bg9.png)
Ред. 2
9
Основные узлы:
1. Двигатель в сборе
2. Воздушная заслонка
3. Топливный кран
4. Ручка включения/выключения
зажигания
5. Ручка управления
5.1. Рычаг газа
5.2. Ручка сцепления
переднего хода (левая)
5.3. Выносная кнопка
включения/выключения зажигания
6. Ручка стартера
7. Горловина топливного бака
8. Корпус воздушного фильтра
9. Свеча зажигания
10. Защитные крылья
11. Кронштейн для крепления
навесного оборудования (плуг,
сошник, окучник и прочее)
12. Шкивы
13. Маслоналивная горловина
двигателя и щуп.
14. Маслоналивная горловина
редуктора
15. Рычаг регулировки высоты
рукоятки управления
16. Рычаг переключения передач
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Серия МБ/Модель
МБ-7000Р-10
МБ-7500Р-10
МБ-7500Р-БФ
Тип двигателя
4Т одноцилиндровый, бензиновый
Мощность двигателя, л.с
7,0
7,5
7,5
Ступица
Шестигранник 23 мм
Тип колес
4х10
4х10
19х7-8
Тип привода активной
навески
Ременный
Передачи
2 вперед / 1 назад
Корпус редуктора
Алюминиевый
Чугунный
Тип воздушного фильтра
С масляной ванной
Ширина обработки, см
100
Диаметр фрез, см
30
Расход топлива
375 гр/кВт в час
Объем топливного бака, л
3,6
Таблица 1. Технические характеристики
Изготовитель оставляет за собой право вносить изменения в конструкцию
сельскохозяйственной машины (далее СМ) без предварительного уведомления с
целью улучшения его потребительских качеств.
6. СБОРКА И РЕГУЛИРОВКА
1. Установите рукоятки управления на кронштейн и отрегулируйте по
высоте. Используя специальный болт из комплекта, закрепите рукоятку в нужном
положении.
Рис. 3. Установка и фиксация рукоятки управления
