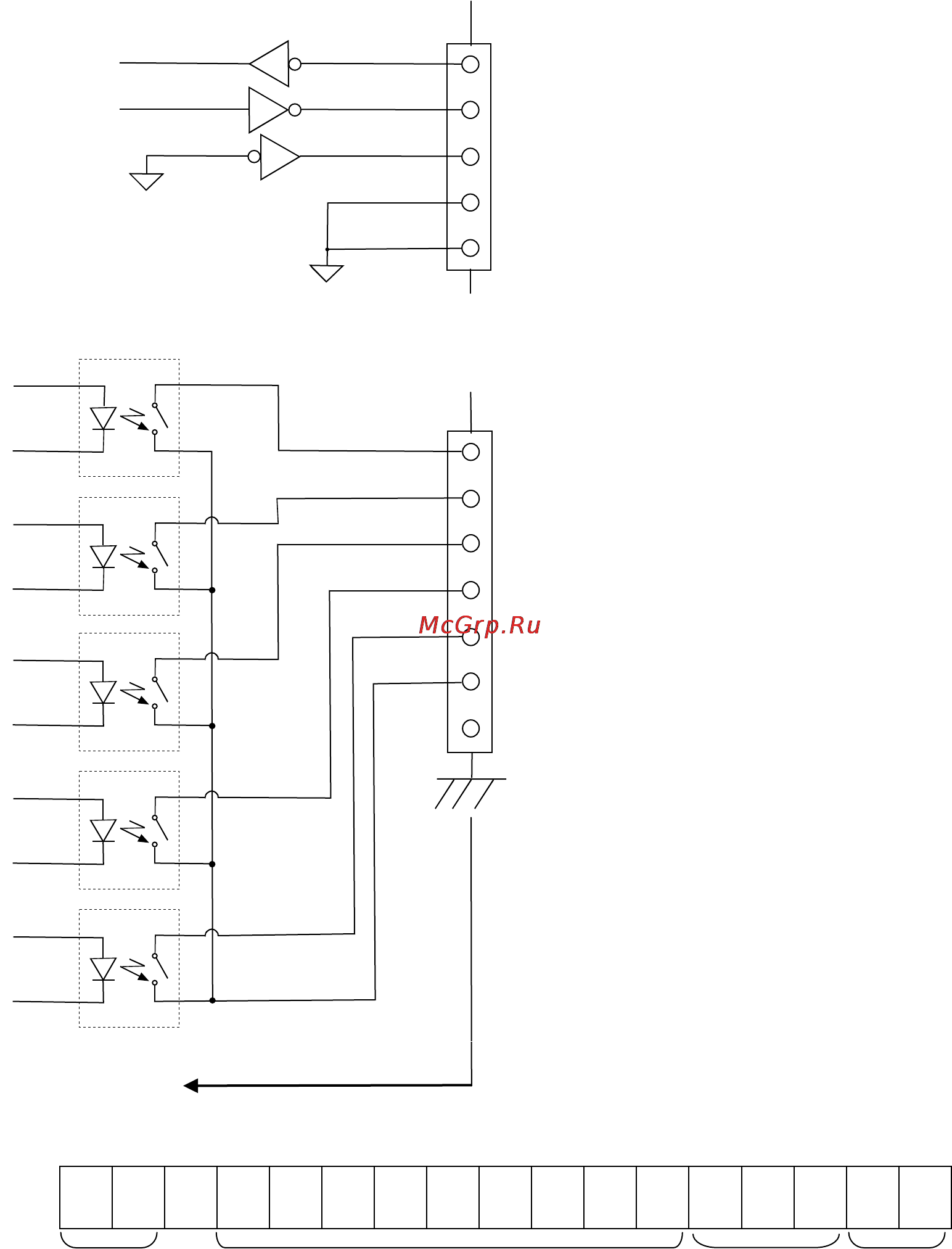

Схема соединений
Формат данных
S
T
,
+
0
0
0
0
0
.
0
0
_
k
g
C
R
L
F
Заголовок Данные Ед.измер. Терминатор
Существует 4 типа заголовков:
ST : стабильные результаты взвешивания
QT : стабильные результаты счета
US : нестабильные результаты взвешивания
OL : Выход за диапазон взвешивания (перегрузка)
.
Длина данных – 9 цифр, включая десятичную точку и знак полярности.
Имеется 5 единиц измерения.
_ k g: Режим взвешивания “kg”
_ _ g: Режим взвешивания “g”
_ l b: Режим взвешивания “lb”
_ o z: Режим взвешивания “oz”
_ PC: Режим счѐта “pcs”
В качестве терминатора всегда выводится C
R
L
F
.
1 Получение данных RXD
2 Передача данных TXD
3 Данные готовы DSR
4 Заземление SG
5 Экран SHLD
Весы SW являются DCE оборудованием (для передачи данных).
1 Релейный выход LOLO
2 Релейный выход LO
3 Релейный выход OK
4 Релейный выход HI
5 Релейный выход HIHI
6 Общее реле COM
7 Экран SHLD
Твѐрдотельное реле
Внутрь SW
LOLO
LO
OK
HI
HIHI
