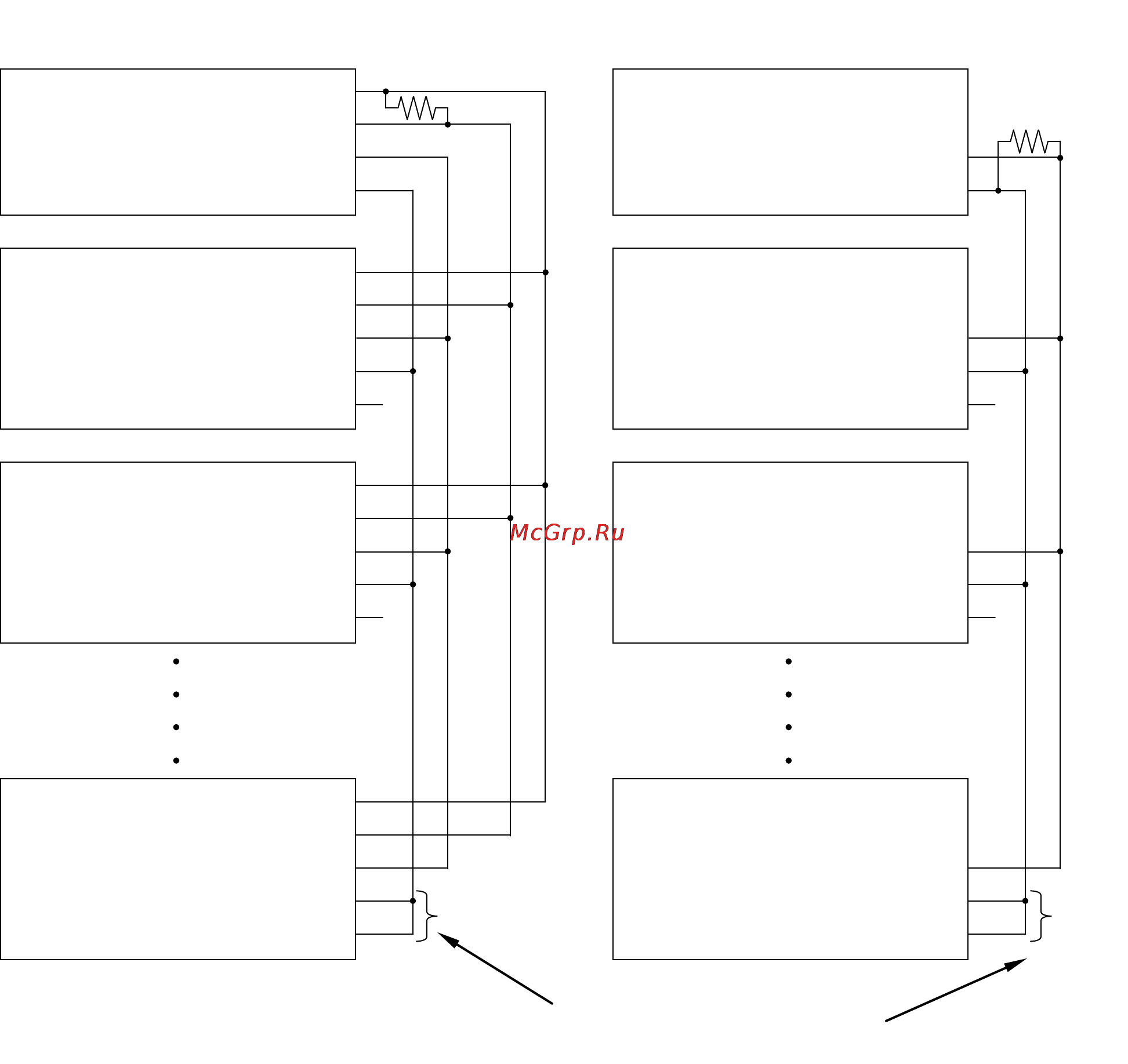

Пример подключения
RS-422 RS-485
Полярность (A, B) сигнала главного компьютера зависит от модели компьютера.
Сверьтесь с руководством пользователя компьютера.
Формат данных
Формат данных для RS-422/485 такой же, как и для RS-232C, за исключением
следующего:
При использовании с функциональными установками “5if 1” (RS-422) или “5if 2”
(RS-485), установите разные адреса для всех весов. Для этого используйте
функциональную установку “adr##” ((##=01 - 99).
Подключить TRM к RDB
на самых удалѐнных от
главного ПК весах.
Главный компьютер RDA
RDB
SDA
SDB
SW SDA
Адрес 01 SDB
RDA
RDB
TRM
SW SDA
Адрес 02 SDB
RDA
RDB
TRM
SW SDA
Адрес 16 SDB
RDA
RDB
TRM
Терминатор (может
быть встроен в ПК).
Терминатор (может
быть встроен в ПК).
Главный компьютер
A
B
SW SDA
Адрес 01 SDB
RDA
RDB
TRM
SW SDA
Адрес 02 SDB
RDA
RDB
TRM
SW SDA
Адрес 16 SDB
RDA
RDB
TRM
