Соединения

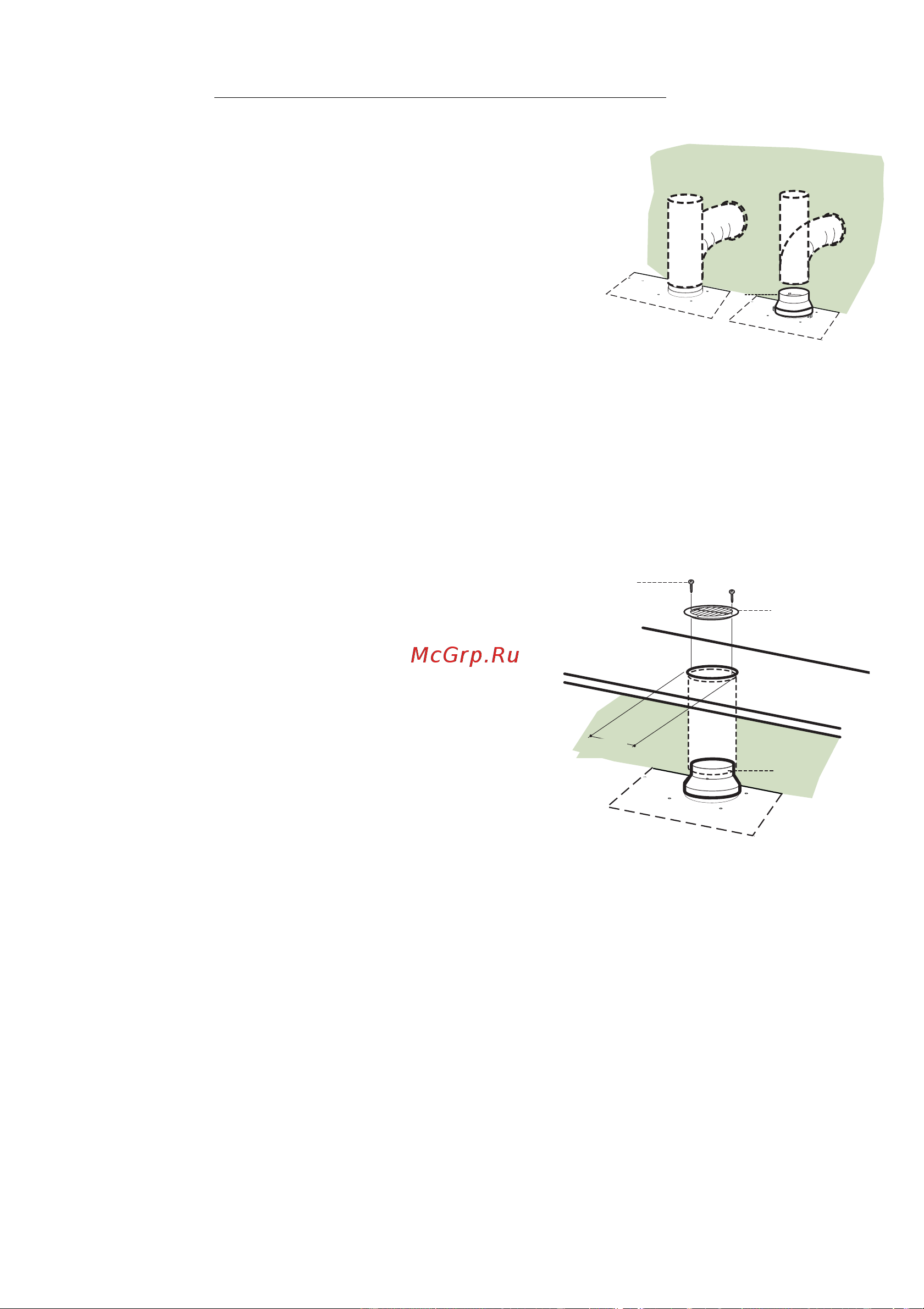

ВЕНТИЛЯЦИОННАЯ ВЫТЯЖНАЯ СИСТЕМА
При установке вытяжки к
вентиляционной трубе с помощью гибкой или
жесткой трубы ø 150 или 120 мм, выбор
которой остается за установщиком.
•
Чтобы установить соединение для выхода
воздуха диаметром 120 мм, вставьте
переходной фланец 9 в выпускное отверстие
корпуса вытяжки.
•
Закрепите трубу на месте с помощью
достаточного количества хомутов (не
входят в комплект).
•
Снимите угольные фильтры.
РЕЦИРКУЛЯЦИОННАЯ
ВЫТЯЖНАЯ СИСТЕМА
•
Вырежьте отверстие ø 125 мм в любой
полке, которая может быт
ь расположена
над вытяжкой.
•
Вставьте переходной фланец 9 в
выпускное отверстие корпуса вытя
жки.
• Подсоедините фланец к выпускному
отверстию в полке над
вытяжкой с
помощью гибкой или жесткой трубы ø
120 мм.
•
Закрепите трубу на месте с помощью
достаточного количества хомутов (не
входят в комплект
).
•
Закрепите выходную решетку 8 на
выпускном циркуляционном
отверстии, исп
ользуя 2 винта 12e (2,9
x 9,5) из комплекта.
•
Убедитесь, что были вставлены угольные
фильтры.
ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
•
Подключите вытяжку к электросети посредством двухп
олюсного
выключателя с зазором контактов не менее 3 мм.
При подключении к сети электропитания удостоверьтесь, что у
электрической розетки есть заземляющий соединитель.
9
ø 150
9
ø 120
9
ø 125
8
12e
