УСТАНОВКА

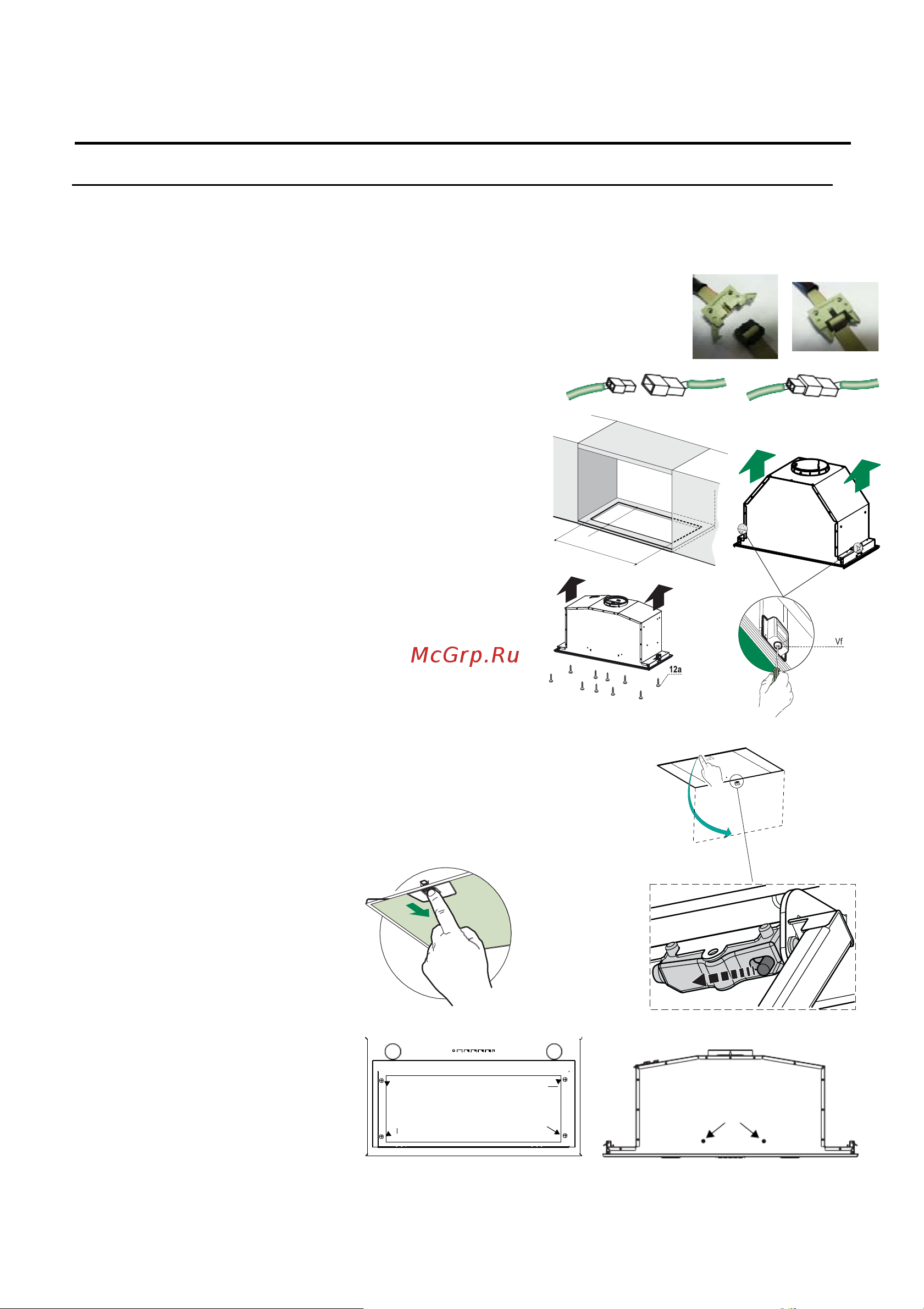

Установка навеса вытяжки
ПЕР
ЕД УСТАНОВКОЙ
ВЫТЯЖКИ
ВЫПОЛНИТЕ
УКАЗАННЫЕ
НИЖЕ
ДЕЙСТВИЯ
•
Отсоедините разъемы проводов системы управления.
•
Отсоедините разъемы проводов освещения.
•
Вытяжку можно установить
непосредственно с нижней стороны
мебельной стенки.
•
Создайте отверстие в нижней части
мебельной стенки, как показано на
ри
сунке.
•
Вставьте вытяжку, чтобы защелкнулись
боковые фиксаторы
•
Закрепите с помощью 10 винтов 12a из
комплекта.
•
Зафиксируйте положение, затянув
винты Vf под капотом.
•
Откройте всасывающую панель,
нажав на рычаг.
•
Отсоедините панель от навеса вытяжки,
сдвинув рычаг фиксирующего штифта.
•
Снимите
жироулавливающий фильтр.
•
Прикрепите раму на
место с помощью 6
винтов 12f,
подсоедините
провода к системе
управления и
освещению, верните
на место
металлический
жироулавливающий
фильтр и панель.
8
260
13
495 - 675 - 835
