Убедитесь, что трубы системы водопровода и системы отопления не
используются в качестве заземления электрических приборов. Трубы
этих систем абсолютно не приспособлены для такого использования.

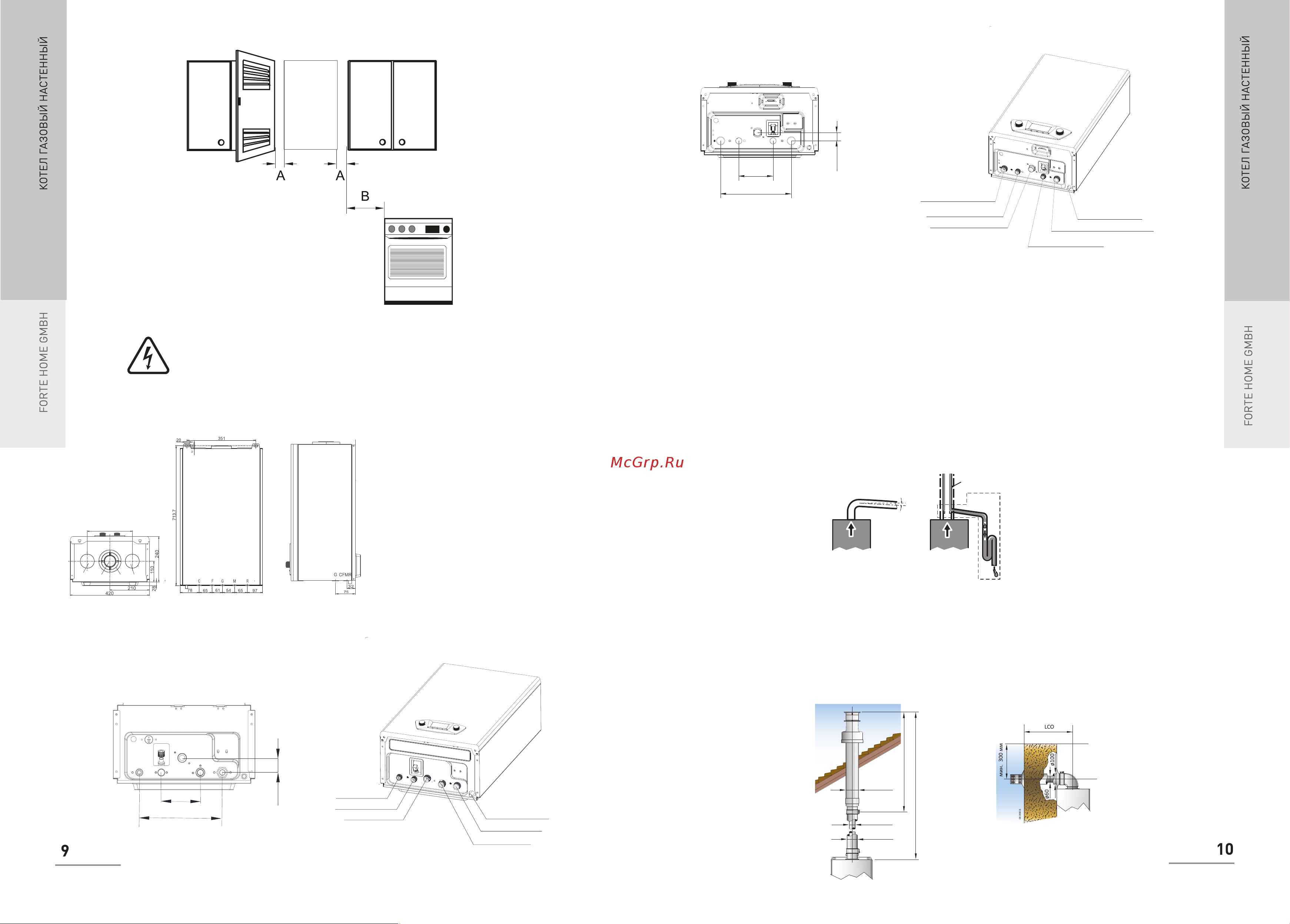

Размеры и подсоединения
Для моделей ZB
Для моделей ZR
Обозначения:
1 Выброс дымовых газов
2 Подвод воздуха в случае установки
коаксиального дымохода
3 Подвод воздуха в случае установки
раздельного дымохода
G Газ (¾”)
R Обратная линия системы отопления (¾”)
M Подача в систему отопления (¾”)
C Выход горячей воды (½”)
F Вход холодной воды (½”)
L Электрическая сеть
1
2
3
3
Правила монтажа системы дымоудаления
При подключении котла к дымоходу обязательно соблюдайте действующие
федеральные и местные нормы. Указания по прокладке системы дымоудаления и
подвода воздуха для горения (в случае, если нет других федеральных и/или местных
законодательных и нормативных распоряжений):
• Для того, чтобы гарантировать нормальную и эффективную работу котла,
горизонтальные участки труб для отвода продуктов сгорания и подвода воздуха для
горения необходимо прокладывать с уклоном от 2% до 5% вниз от турбированного
котла;
• При подключении дымоходного котла не задвигайте присоединительный участок
глубоко внутрь дымохода – этим Вы сузите сечение дымоходной трубы. Остановитесь
по достижении внутренней поверхности дымохода.
Труба дымоудаления должна быть перпендикулярной относительно
противоположной внутренней стенки дымохода (см. рисунок внизу);
• При устройстве выброса продуктов сгорания через наружную стену здания следует
придерживаться следующих указанных на рисунке и в таблице минимальных
расстояний.
Забор воздуха и выброс продуктов сгорания с применением коаксиальных труб
Выброс дымовых газов и забор воздуха осуществляется коаксиальными или
раздельными системами трубопроводов. При монтаже системы следуйте
приведенным указаниям.
Каждый дополнительный изгиб 90° эквивалентен 1 погонному метру коаксиальной
трубы, каждый дополнительный изгиб 45° эквивалентен 0,5 погонным метрам коак-
сиальной трубы.
Размещение терминалов в зависимости от их тепловой производительности
ʶ

ʧ

ʦ

2% ÷ 5%
˄


ϭϯϬϬ
ƆϭϬϬ
ƆϲϬ
LCV
ƆϭϮϱ
00010 00
Пример горизонтальной коаксиальной системы (C12)
G3/4” выход воды отопления
G3/4” газовый вход
G1/2” вход холодной воды
G1/2” выход горячей воды
G3/4” вход воды отопления
Ø12 предохранительный
патрубок сброса давления
G3/4” выход воды отопления
G1/2” выход горячей воды
G3/4” газовый вход
G3/4” вход воды отопления
G1/2” вход холодной воды
Ø12 предохранительный
патрубок сброса давления
116
246
42,3
116
246
12,6
