Подключение варочной панели к электросети

• Защита подключения к электросети должна соответствовать действующим предписаниям.

• Перед подключением необходимо проверить, совпадает ли напряжение, указанное в

заводской табличке, с фактическим напряжением в сети.

• В случае неразъемного подключения к электросети установите многополюсное размыкающее

устройство с расстоянием между разомкнутыми контактами не менее 3 миллиметров.

Подойдут предохранители, защитные переключатели тока и т. п.

• Подключение должно учитывать возможности предохранителей и токовую нагрузку

электросети.

• Подключение должно учетывать возможности предохранителей и токовую нагрузку

электросети.

ПРЕДОСТЕРЕЖЕНИЕ!

Подключение прибора к электросети может производитьтолько специалист авторизованного

сервисного центра. Гарантия на неисправности, связанные с неправильным монтажом и

подключением прибора, не распространяется. Перед любым вмешательством отключите

прибор от электросети.

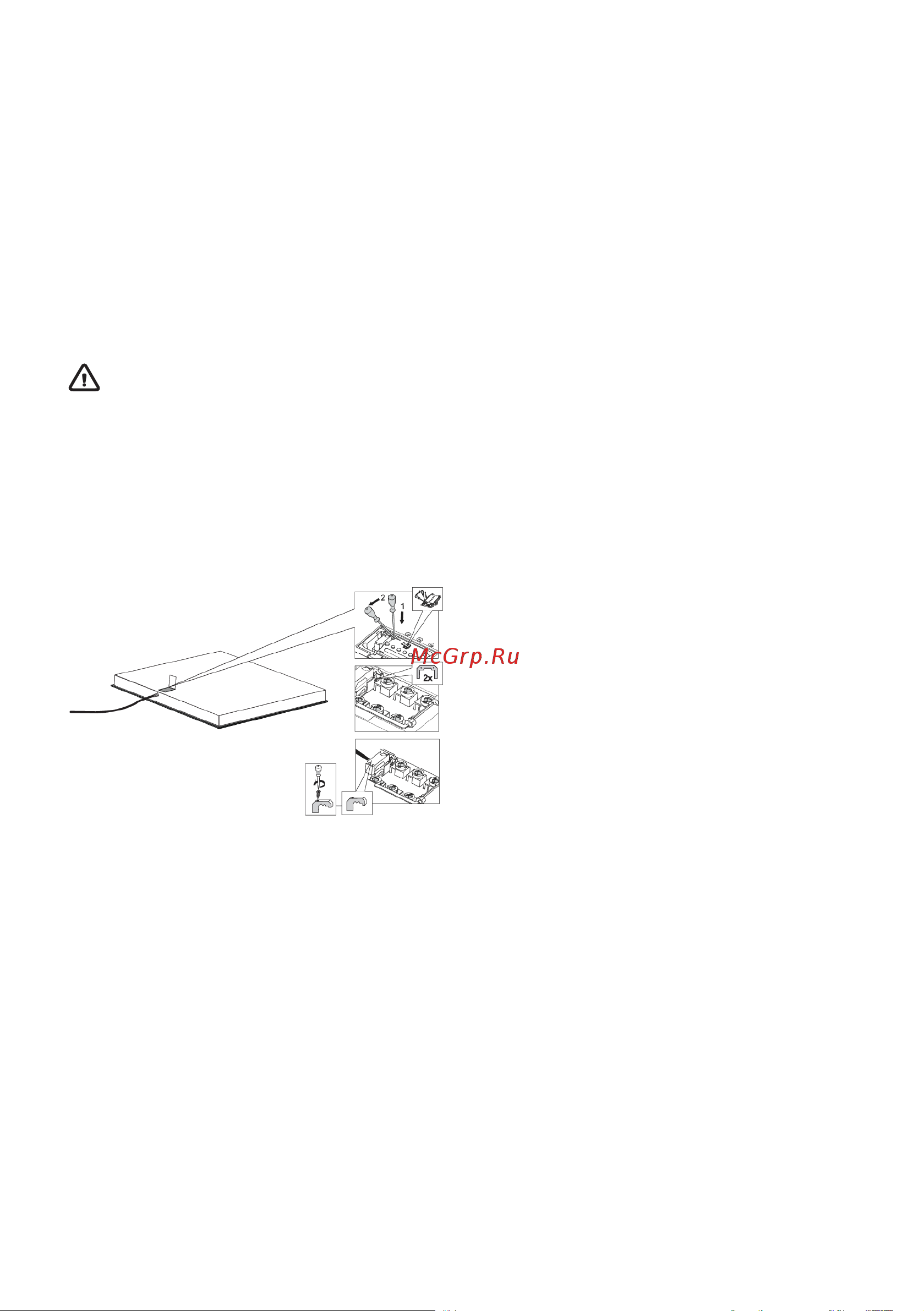

Схема подключения

Подключение варочной панели шириной 60 сантиметров

1. Проверьте напряжение. Перед

подключением прибора проверьте,

совпадает ли напряжение, указанное в

заводской табличке, с фактическим

напряжением в электросети.

Напряжение в сети (220-240 В между L

и N) должен проверить специалист с

помощью измерительного прибора.

2. Откройте крышку клеммной коробки.

3. Соедините провода в соответствии с

типом прибора.

4. Перемычки лежат на клеммной коробке.

Присоединительный кабель

(модели без кабеля питания)

• Для подключения могут использоваться:

• Соединительные кабели с ПВХ-изоляцией типа H05 VV-F или H05V2V2-F с желто-зеленым

защитным проводником или другие кабели с равноценными или лучшими характеристиками.

• Внешний диаметр кабеля должен быть не менее 8,00 миллиметров.

• Присоединительный кабель обязательно проложите через зажим, предотвращающий

избыточное натяжение кабеля.
