Prology CDA-8.1 KRAKEN [24/28] Схема подключения
![Prology CDA-8.1 KRAKEN [24/28] Схема подключения](/views2/2029874/page24/bg18.png)
24

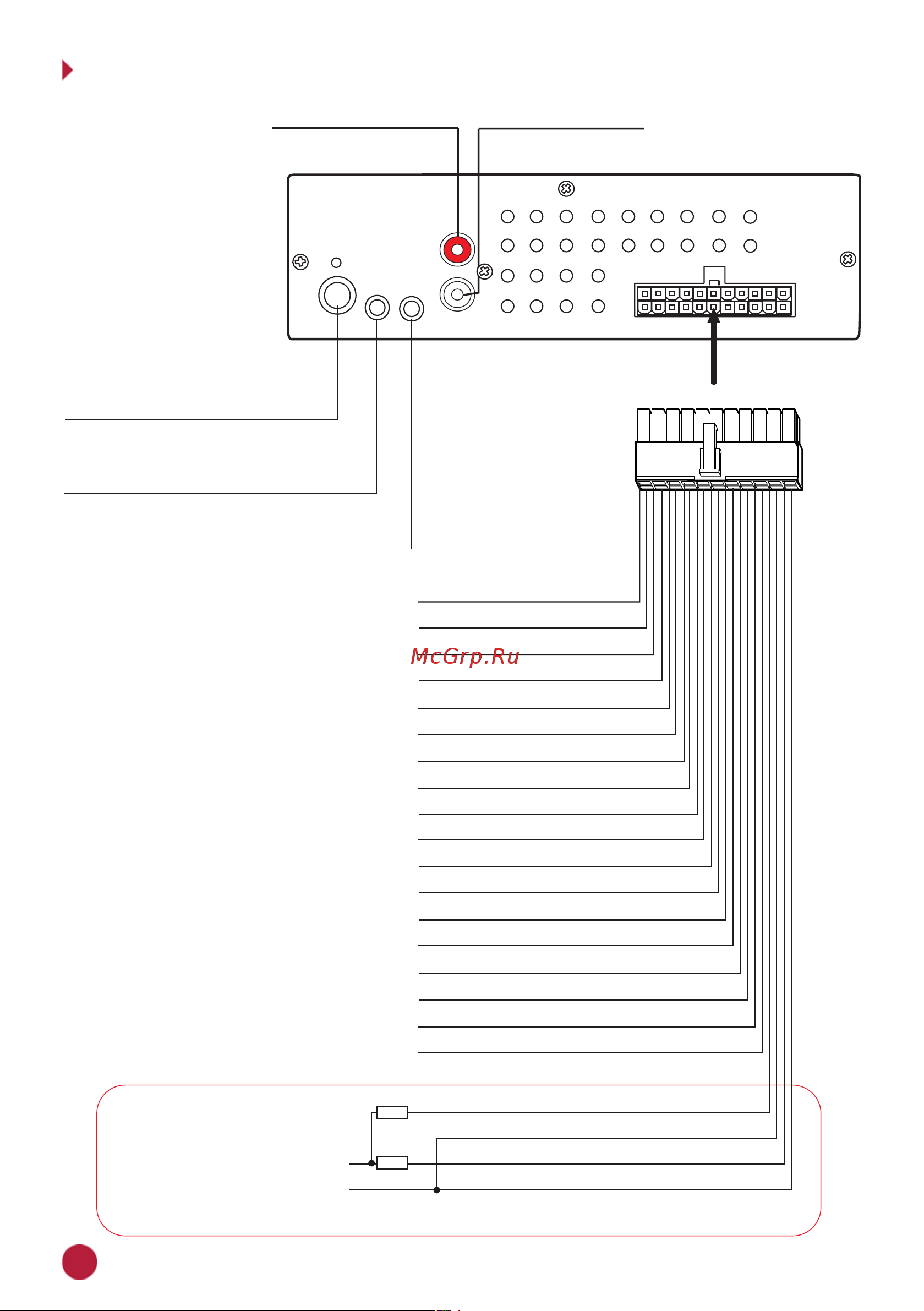

СХЕМА ПОДКЛЮЧЕНИЯ
Разъём для подключения
FM-антенны
Разъём для подключения
активного внешнего микрофона
(не входит в комплект)
22-контактный разъём
Разъём для подключения
кнопок управления на руле
Белый
Левый канал сабвуфера
Правый канал сабвуфера
Красный
ANT
MIC
SWC
22
11
12
1
Красный (14)
Желтый (12)
Фиолетовый/Черный (22)
Зеленый/Черный (17)
Зеленый (6)
Белый/Черный (19)
Белый (8)
Серый/Черный (16)
Серый (5)
Синий (3)
Желтый (13)
Зеленый/Черный (21)
Зеленый (10)
Черный (2)
Белый/Черный (15)
Белый (4)
Фиолетовый (7)
Фиолетовый/Черный (18)
Фиолетовый (11)
Черный (1)
12 В при включенном АСС (+)
Масса (-)
12 В постоянно (+)
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
Левый задний динамик (-)
12 В на антенну или усилитель (+)
10 А
10 А
Провода питания устройства подключайте напрямую к клеммам акумулятора!
Серый/Черный (20)
Серый (9)
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
Левый задний динамик (-)
