Prology PRM-100 [28/32] Схема подключения 2 твитеров 2 мидбасов и 2 сабвуферов в поканальном режиме 3way без внешнего усилителя
![Prology PRM-100 [28/32] Схема подключения 2 твитеров 2 мидбасов и 2 сабвуферов в поканальном режиме 3way без внешнего усилителя](/views2/2029995/page28/bg1c.png)
28
1-6.
.
Примечание.
Значения графиков и расстояний приведены в качестве примера.
18 17 16 15 14 13 12 11 10
9 8 7 6 5 4 3 2 1
№
Назначение контактов
Цвет провода
4
5
6
7
8
9
13
14
15
Зелено-черный
Коричнево-черный
Фиолетово-черный
Оранжевый
Левый мидбас/твитер (-)
Подключение к кнопкам на руле 2 (+)
Правый мидбас/твитер (-)
К выключателю габаритных огней (+)
16
Назначение
17
18
Зеленый
Фиолетовый
Левый мидбас/твитер (+)
Правый мидбас/твитер (+)
БелыйЛевый сабвуфер (+)
Серый
Правый сабвуфер (+)
Бело-черный
Коричневый
Черный
Серо-черный
Левый сабвуфер (-)
Подключение к кнопкам на руле 1 (+)
Подключение к кнопкам на руле “масса” (-)
Правый сабвуфер (-)
1
2
3
Черный
Черный
Синий
Масса (-)
Масса (-)
12 В на антенну или усилитель (+)
10
11
12
Красный
Желтый
Желтый
12 В при включенном АСС (+)
12 В постоянно (+)
12 В постоянно (+)
Мидбас Мидбас
Аккумулятор
-
+
30 А
Дополнительный
предохранитель
Левые каналы Правые каналы
Твитер
Сабвуфер Сабвуфер
Твитер
Кроссовер
Кроссовер
70 см
128 см
70 см
128 см
250 см
206 см

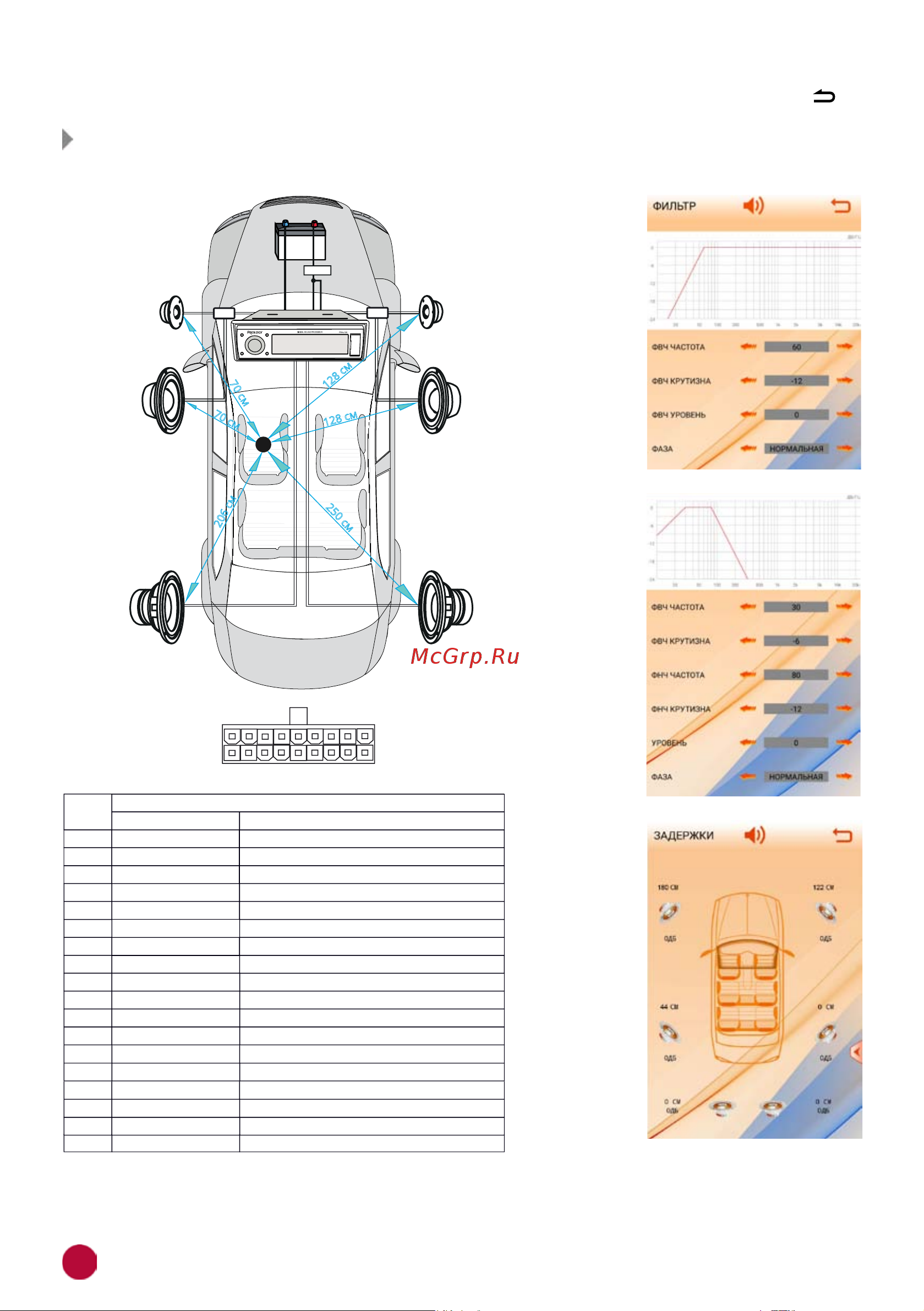

Схема
подключения 2 твитеров, 2 мидбасов и 2 сабвуферов
в поканальном режиме (3WAY) без внешнего усилителя
