29

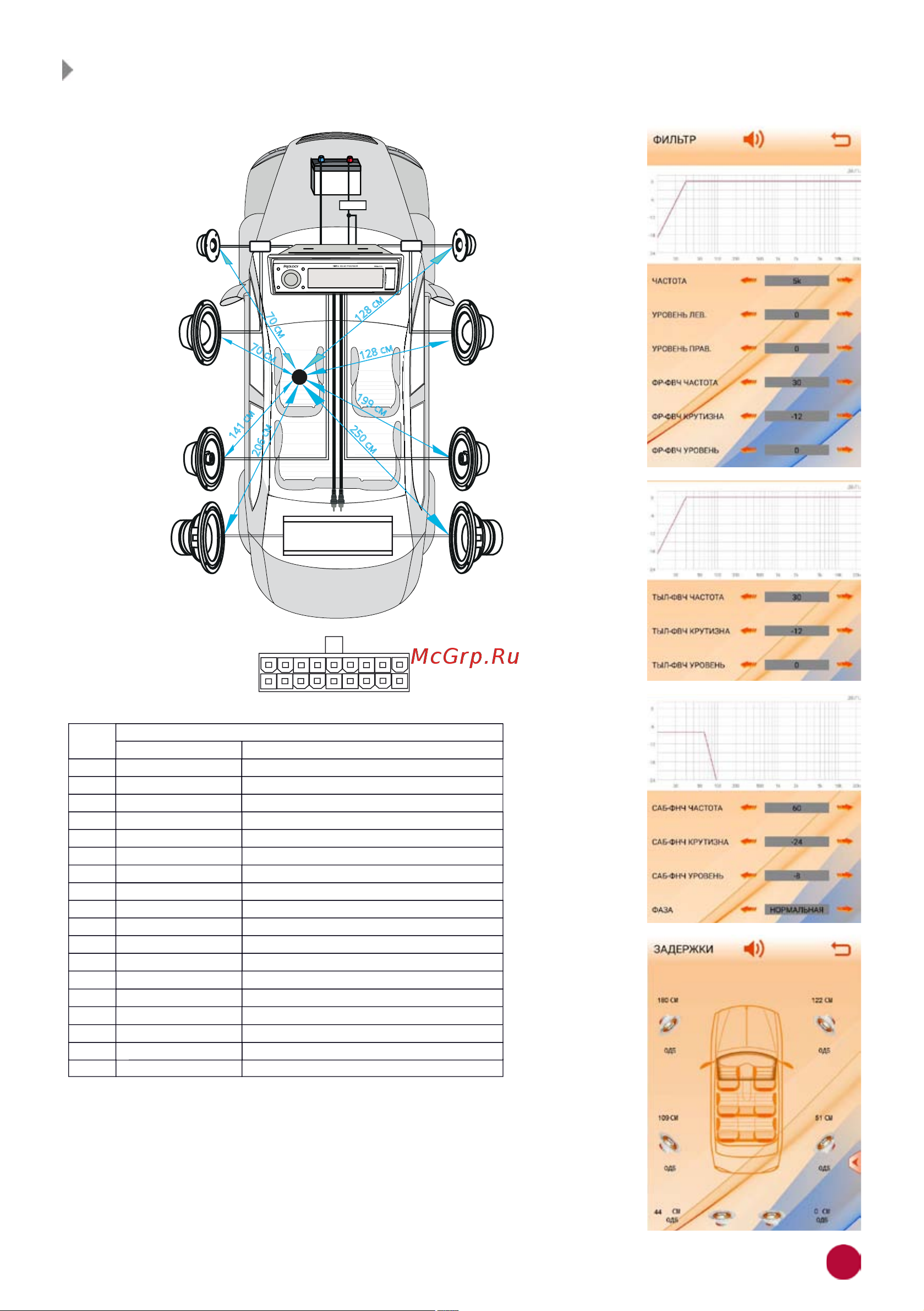

Схема
подключения 2 твитеров, 2 мидбасов, 2 коаксиальных динамиков
и 2 сабвуферов в стандартном режиме (2WAY) с внешним усилителем
Примечание.
Значения графиков и расстояний приведены в качестве примера.
18 17 16 15 14 13 12 11 10
9 8 7 6 5 4 3 2 1
№
Назначение контактов
Цвет провода
4
5
6
7
8
9
13
14
15
Зелено-черный
Коричнево-черный
Фиолетово-черный
Оранжевый
Левый задний динамик (-)
Подключение к кнопкам на руле 2 (+)
Правый задний динамик (-)
К выключателю габаритных огней (+)
16
Назначение
17
18
Зеленый
Фиолетовый
Левый задний динамик (+)
Правый задний динамик (+)
Белый Левый передний динамик (+)
Серый
Правый передний динамик (+)
Бело-черный
Коричневый
Черный
Серо-черный
Левый передний динамик (-)
Подключение к кнопкам на руле 1 (+)
Подключение к кнопкам на руле “масса” (-)
Правый передний динамик (-)
1
2
3
Черный
Черный
Синий
Масса (-)
Масса (-)
12 В на антенну или усилитель (+)
10
11
12
Красный
Желтый
Желтый
12 В при включенном АСС (+)
12 В постоянно (+)
12 В постоянно (+)
Аккумулятор
-
+
30 А
Дополнительный
предохранитель
Левые каналы Правые каналы
Cабвуфер
Cабвуфер
141 см
199 см
70 см
128 см
250 см
206 см
Задний динамик
(коаксиальный)
Задний динамик
(коаксиальный)
Усилитель
Передний динамик
(мидбас)
Передний динамик
(мидбас)
Передний динамик
(твитер)
Передний динамик
(твитер)
Кроссовер
Кроссовер
70 см
128 см
Содержание
- Назначение устройства 2
- Содержание 2
- Комплект поставки 3
- Меры предосторожности 3
- Не закрывайте вентиляционные отверстия на корпусе 3
- Предупреждение 3
- Внешний вид устройства и элементы управления 4
- Элементы управления на пульте ду 5
- Включение и выключение устройства 6
- Замена батарейки в пульте ду 1 6
- Использование пульта ду 6
- Общие операции 6
- Удаление изолирующей плёнки 6
- Выбор режима источника сигнала 7
- Выключение подсветки передней панели 7
- Отключение звука 7
- Отображение текущего времени 7
- Переключение режимов эквалайзера 7
- Регулировка громкости 7
- Режим тонкомпенсации 7
- Автоматическая настройка на радиостанцию 8
- Выбор диапазона радиоприемника 8
- Кнопка сброса 8
- Режим радиоприемника 8
- Ручная настройка на радиостанцию 8
- Автоматическое сохранение радиостанций в памяти устройства 9
- Вызов сохраненных радиостанций 9
- Использование usb накопителей 9
- Подключение usb накопителей 9
- Режимы дальнего и местного приёма 9
- Режимы стерео моно 9
- Ручное сохранение прослушиваемой радиостанции в памяти 9
- Сканирование сохраненных радиостанций 9
- Остановка воспроизведения 10
- Перемотка трека 10
- Переход к следующему предыдущему файлу 10
- Поддержка usb накопителей 10
- Управление воспроизведением аудиофайлов 10
- Воспроизведение файлов в случайном порядке 11
- Навигация на основе порядковых номеров файлов 11
- Отображение информации id3 tag 11
- Переход к следующему предыдущему каталогу 11
- Переход на 10 файлов назад вперед 11
- Повторное воспроизведение 11
- Сканирующее воспроизведение 11
- Режим bluetooth 12
- Сопряжение мобильного телефона с устройством 1 12
- Воспроизведение аудиофайлов 13
- Входящий вызов 13
- Набор номера с помощью голосового управления 13
- Набор номера с устройства вручную 13
- Режим разговора 13
- Audio настройки звука 14
- Настройки 14
- Режим aux in 14
- Display настройки цвета подсветки и просмотр версии 17
- Tuner настройки радио 18
- System системные настройки 20
- Внимание 21
- Программирование штатных кнопок управления воспроизведением находящихся на руле автомобиля 21
- Запуск приложения 22
- Использование приложения prology audio 22
- Установка приложения 22
- Основные функции 23
- Процедура установки 23
- Установка устройства 23
- Fm приемник 25
- Модуль bluetooth 25
- Основные 25
- Технические характеристики 25
- Внимание 26
- Неверное подключение устройства может привести к его поломке и лише нию права на гарантийное обслуживание в данном устройстве используются усилители мощности d класса подключен ные по мостовой схеме при подключении динамиков не допускается замыка ние проводов на массу автомобиля на провод питания 12 в или друг с другом красный провод устройства должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продол жительной стоянке 26
- Схема подключения 26
- Варианты подключения акустической системы 27
- Внимание 27
- Настройка задержек 27
- Сохранение настроек звука 27
- Для выбора сохраненного пресета нажмите коротко одну из кнопок 1 6 для выхода из режима сохранения пресетов также нажмите и удерживайте 28
- Схема подключения 2 твитеров 2 мидбасов и 2 сабвуферов в поканальном режиме 3way без внешнего усилителя 28
- Примечание значения графиков и расстояний приведены в качестве примера 29
- Схема подключения 2 твитеров 2 мидбасов 2 коаксиальных динамиков и 2 сабвуферов в стандартном режиме 2way с внешним усилителем 29
- Если возникшую проблему невозможно устранить руководствуясь при веденными ниже рекомендациями обратитесь в сертифицированный сервисный центр 30
- Неисправность причина устранение 30
- Примечание 30
- Устройство предназначено для эксплуатации в автомобилях с напряже нием бортовой сети 12 в не следует эксплуатировать устройство имеющее повреждения корпуса или соединительных проводов и кабелей ошибки допущенные при установке и эксплуатации устройства могут быть иногда приняты за его неисправность ниже приводится таблица в кото рой сведены простые методы проверки способные помочь вам устранить большую часть проблем возникающих при использовании устройства 30
- Эксплуатация устройства неисправности и их устранение 30
- Неисправность причина устранение 31
- Aaa 2l 000001 32
- L месяц выпуска a январь b февраль c март d апрель e май f июнь g июль h август i сентябрь j октябрь k ноябрь l декабрь 2 год выпуска 2 2022 3 2023 и т д данное устройство выпущено в декабре 2022 года 32
- Расшифровка даты выпуска устройства указанной в серийном номере 32
- Хранение транспортирование ресурс утилизация 32
