4.3 Перевешивание дверей
При необходимости можно изменить направление откры-
вания двери:
Убедитесь, что подготовлен следующий инструмент:
q
Torx 25
q
Torx 15
q
Отвертка
q
при необходимости аккумуляторный шуруповёрт
q
При необходимости привлеките второго человека для
монтажной работы
4.3.1 Снятие двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.

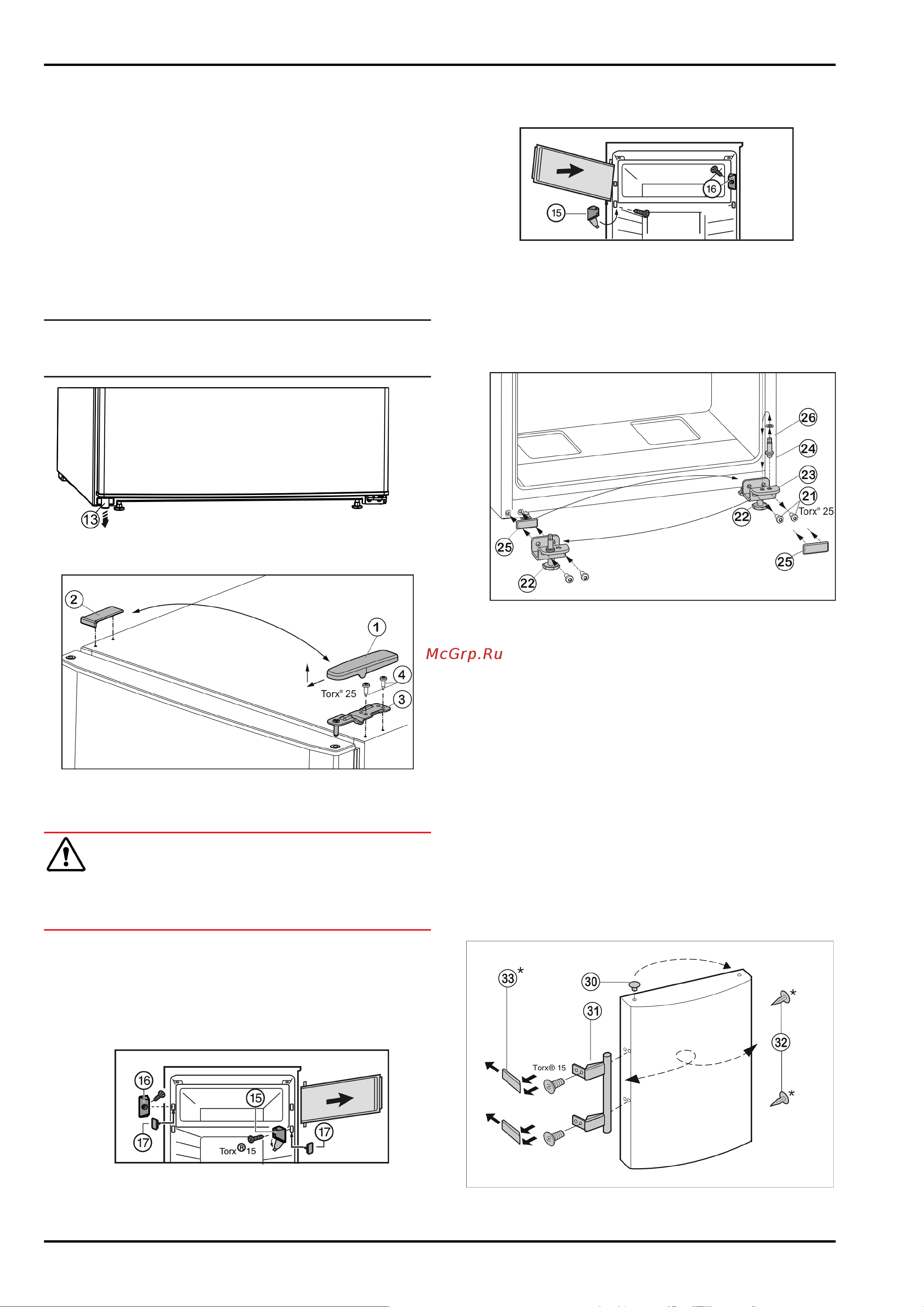

Fig. 5
u
Извлеките распорную деталь
Fig. 5 (13)
из двери внизу
слева.
Fig. 6
u
Потяните крышку
Fig. 6 (1)
вперед и вверх.
u
Снимите крышку
Fig. 6 (2)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 6 (3)
(2 шт.
Torx® 25)
Fig. 6 (4)
и поднимите вверх.
u
Дверь приподнимите и отставьте в сторону.
4.3.2 Замена дверцы морозильного отде-
ления
Fig. 7
u
Откиньте крышку на опорном кронштейне
Fig. 7 (15)
.
u
Открутите опорный кронштейн
Fig. 7 (15)
с дверцей
камеры.
u
Открутите запирающий элемент
Fig. 7 (16)
.
u
Закройте образовавшиеся отверстия прилагающимися
пробками
Fig. 7 (17)
.
Fig. 8
u
Установите запирающий элемент
Fig. 8 (16)
.
u
Установите дверцу камеры сверху.
u
Установите опорный кронштейн
Fig. 8 (15)
и закройте
крышку.
4.3.3 Переустановите нижние опорные
детали
Fig. 9
u
Открутите крепежные винты
Fig. 9 (21)
.
u
Снимите нижний опорный кронштейн
Fig. 9 (23)
вместе
с опорным пальцем
Fig. 9 (24)
, шайбой
Fig. 9 (26)
и регу-
лируемой опорой
Fig. 9 (22)
.
u
Открутите опорный палец
Fig. 9 (24)
вместе с шайбой
Fig. 9 (26)
и, переставив в отверстие на противопо-
ложной стороне опорного кронштейна, снова прикру-
тите.
u
Аккуратно снимите защитную пластину
Fig. 9 (25)
и
переставьте ее на противоположную сторону.
u
Прикрутите нижний опорный кронштейн
Fig. 9 (23)
вместе с опорным пальцем
Fig. 9 (24)
, шайбой
Fig. 9 (26)
и регулируемой опорой
Fig. 9 (22)
с новой стороны
шарнира (с моментом 4 Нм), при необходимости
используйте аккумуляторный шуруповерт.
4.3.4 Перестановка ручки
u
Извлеките пробку
Fig. 10 (30)
из опорной втулки дверцы
и переставьте.
Fig. 10
Ввод в работу
* Наличие в зависимости от модели и комплектации 7
