u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 10 (31)
, пробку
Fig. 10 (32)
и
прижимные пластины
Fig. 10 (33)
.
u
При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.
4.3.5 Монтаж двери
u
Установите дверь сверху на опорный палец
Fig. 9 (24)
.
u
Закройте дверь.
u
Установите верхний опорный кронштейн
Fig. 6 (3)
на
новой стороне шарнира и защелкните в дверце.
u
Привинтите верхний опорный кронштейн (с моментом
4 Нм) (2 шт. Torx® 25)
Fig. 6 (4)
. При необходимости
используйте аккумуляторный шуруповерт.
u
Наденьте и защелкните крышку
Fig. 6 (1)
на противопо-
ложной стороне снаружи.
u
Также наденьте сверху и защелкните крышку
Fig. 6 (2)
на противоположной стороне.
u
Выверните регулируемую опору
Fig. 9 (22)
на нижнем
опорном кронштейне
Fig. 9 (23)
до ее соприкосновения
с полом.
Fig. 11
u
Снова вставьте в дверь распорную деталь
Fig. 11 (13)
справа внизу – это важно для обеспечения устойчи-
вости устройства.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.

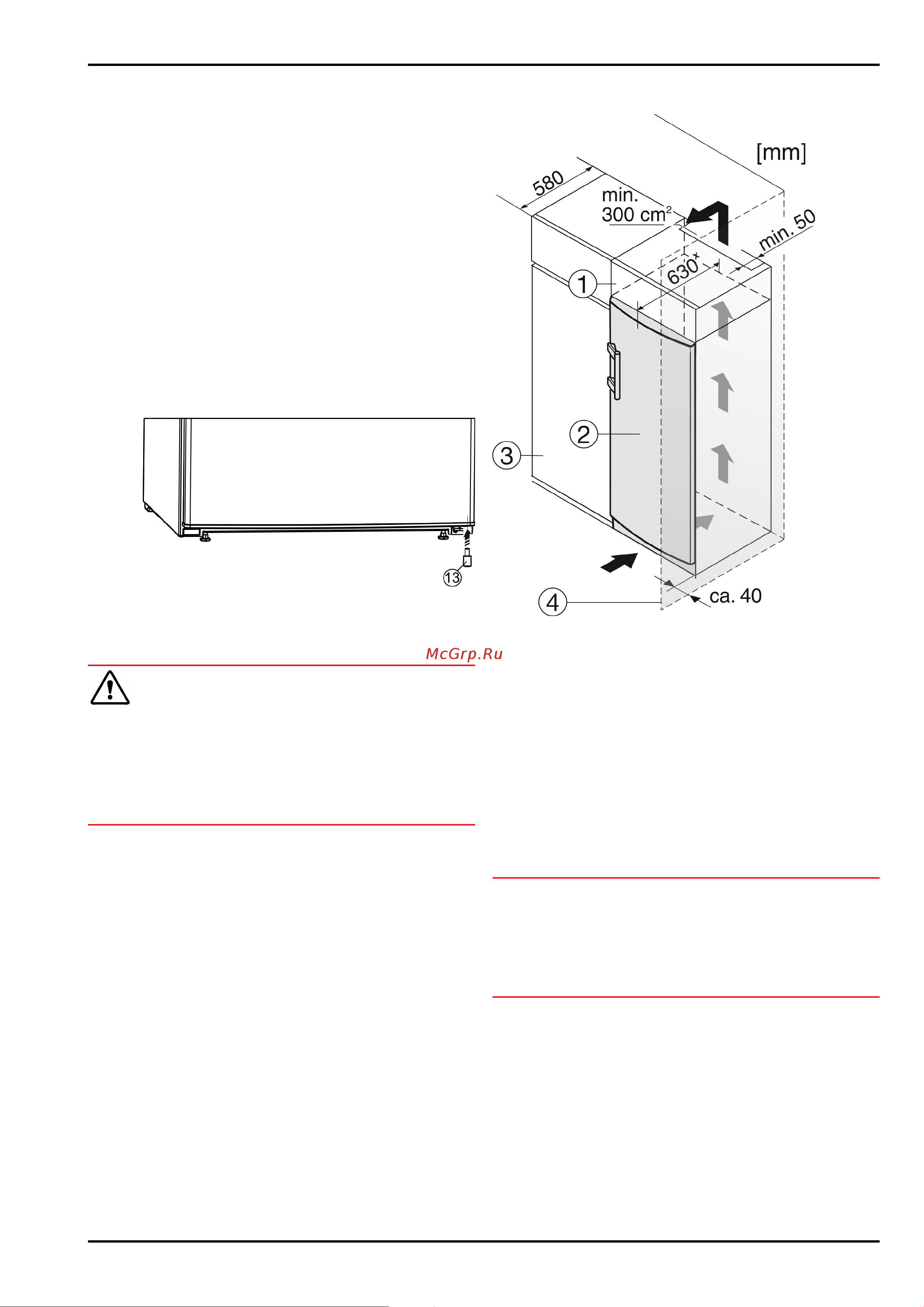

4.4 Установка в кухонную стенку
Fig. 12
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стена
x
В устройствах, в комплект поставки которых входят
пристенные распорки, размер увеличивается на 35 мм
(см. 4.2 Установка устройства) .
Устройство может быть окружено кухонными шкафами.
Чтобы уравнять устройство
Fig. 12 (2)
по высоте с
кухонной стенкой, можно установить над устройством
дополнительный шкафчик
Fig. 12 (1)
.
При комбинировании с кухонными шкафами (глубина
макс. 580 мм) устройство можно установить непосред-
ственно рядом с кухонным шкафом
Fig. 12 (3)
. Устройство
выступает сбоку на 34 мм
x
и по центру на 50 мм
x
относи-
тельно передней стенки кухонного шкафа.
ВНИМАНИЕ
Опасность повреждения из-за перегрева в результате
недостаточной вентиляции!
Если вентиляция слабая, то компрессор может быть
повреждён.
u
Следите за обеспечением достаточной вентиляции.
u
Соблюдайте требования к вентиляции.
Требования к вентиляции:
-
На задней стенке дополнительного шкафчика должен
быть вентиляционный канал глубиной не менее 50 мм
по всей ширине этого шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Если устройство установлено на шарнирах у стены
Fig. 12 (4)
, то расстояние между устройством и стеной
должно быть не менее 40 мм. Настолько выступает ручка
при открытой дверце.
Ввод в работу
8 * Наличие в зависимости от модели и комплектации
