Sturm AG9012T [10/24] Ag9012t

Машина углошлифовальная

AG9012T

ПРАВИЛА УСТАНОВКИ ЧАСТЕЙ ОБОРУДОВАНИЯ.

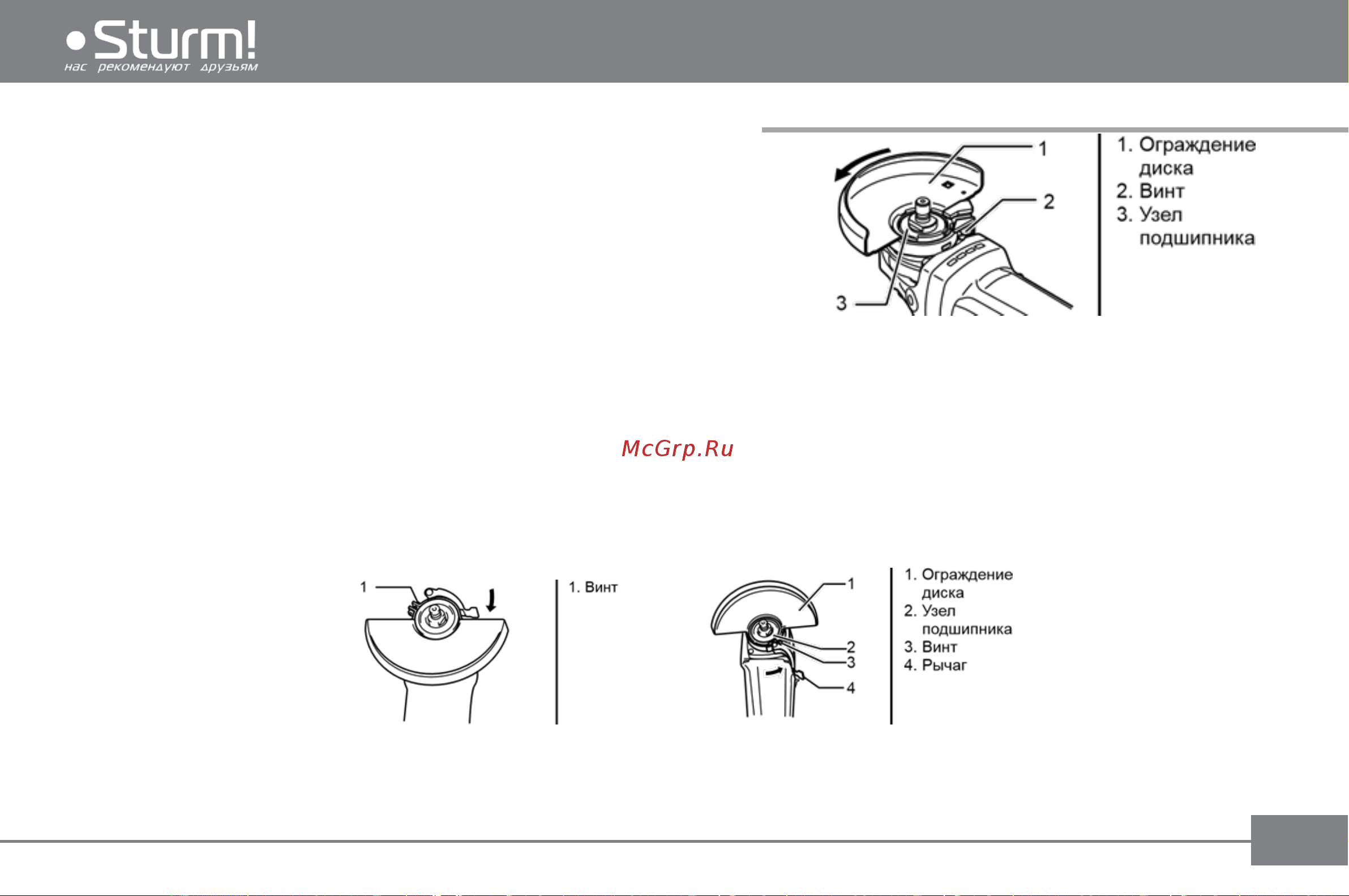

Установка защитного кожуха

ВНИМАНИЕ! В случае неправильной установки защитного

кожуха, попадание осколков поврежденного шлифовального

диска может стать причиной получения увечий и гибели

оператора.

Для инструмента с ограждением диска со стопорным

болтом

Кожух диска необходимо устанавливать на инструмент таким образом, чтобы закрытая сторона кожуха

всегда находилась по направлению к оператору.

1. Установите кожух диска, чтобы выступ на его хомуте совместился с пазом на коробке подшипника.

2. Затем установите кожух под таким углом, чтобы во время работы он защищал оператора.

3. Надежно затяните винты.

4. Для снятия кожуха диска выполните процедуру установки в обратном порядке.

Для инструмента с ограждением диска с зажимным рычагом

1. Ослабьте винт, и затем рычаг на ограждении диска.

2. Установите защитный кожух так, чтобы выступ на его хомуте совместился с пазом на коробке
