-16-
Руководство пользователя
АЭК «INTOIS ONE», «INTOIS ONE Н»
«Интоис One» мощностью 72-108кВт

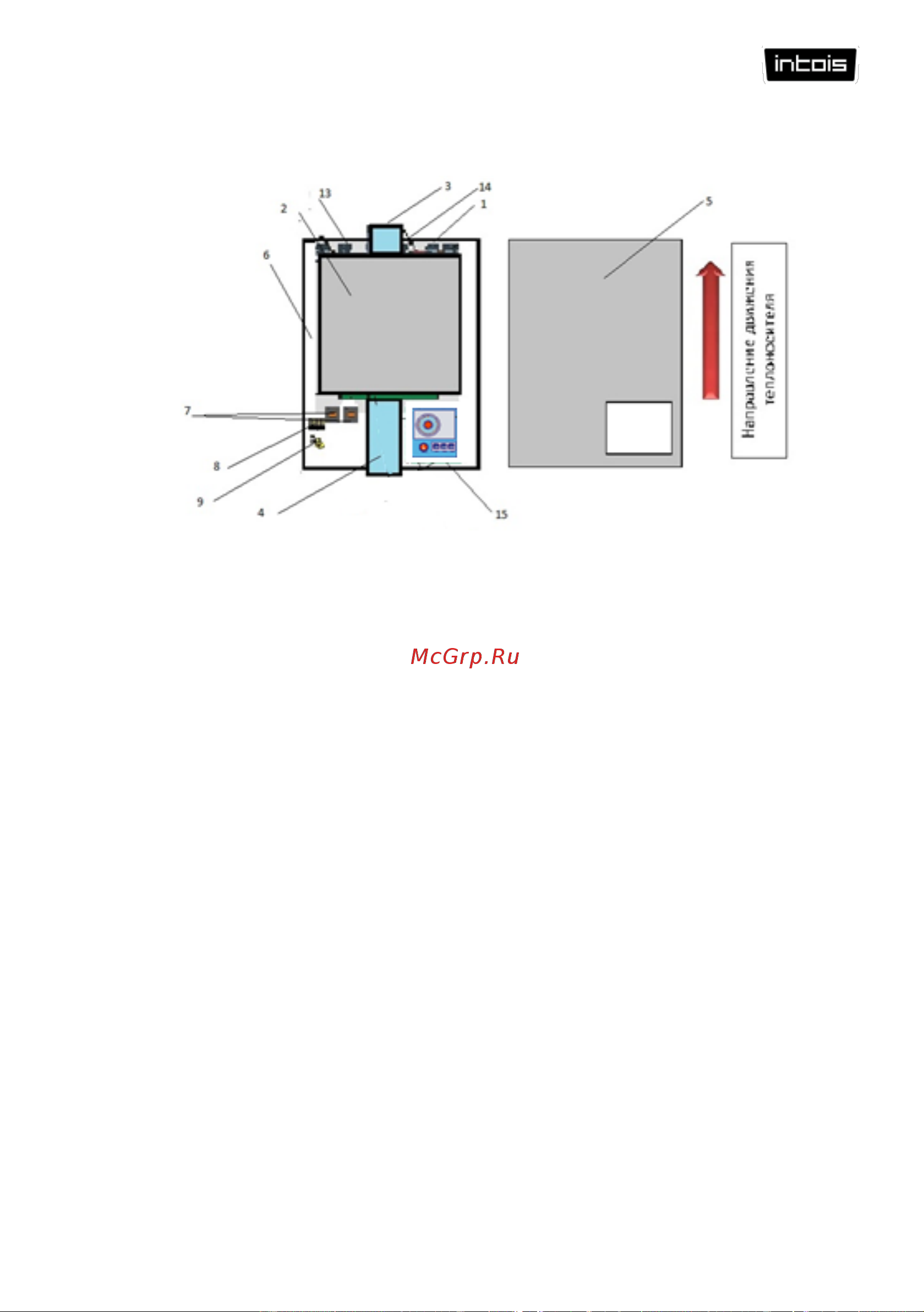

Рис. 2.3
1. ТЭНы.
2. Теплообменник.
3. Выходной патрубок прямой магистрали.
4. Входной патрубок обратной магистрали.
5. Крышка корпуса АЭК.
6. Задняя стенка корпуса АЭК.
7. Электромагнитный пускатель.
8. Колодка для подключения подводящих проводов однофазного и трёхфазного пе-
ременного тока 220/380В.
9. Подключение кабеля «земля».
13 Датчик температуры котла
14 Термореле 90 С
о
±5
15 Блок Управления Котла
