-17-

Руководство пользователя

АЭК «INTOIS ONE», «INTOIS ONE Н»

РЕБОВАНИЯ К МОНТАЖУ И ПУСКОНАЛАДОЧНЫМ РАБОТАМ

Подготовка оборудования

Перед началом монтажа АЭК в отопительную систему необходимо произве-

сти протяжку ТЭНов и проверить надежность крепления кабелей в АЭК.

Установка и порядок подключения АЭК

АЭК крепится к стене с помощью кронштейнов установленных на задней

крышке, выходным патрубком к верху. Не допускается установка группы безопасно-

сти над АЭК (во избежания попадания аварийного сброса теплоносителя на АЭК)

Для удобства подключения и обслуживания необходимо наличие свободного

пространства с правой стороны корпуса АЭК не менее 0.5 метра, с левой стороны не

менее 30-40 см.

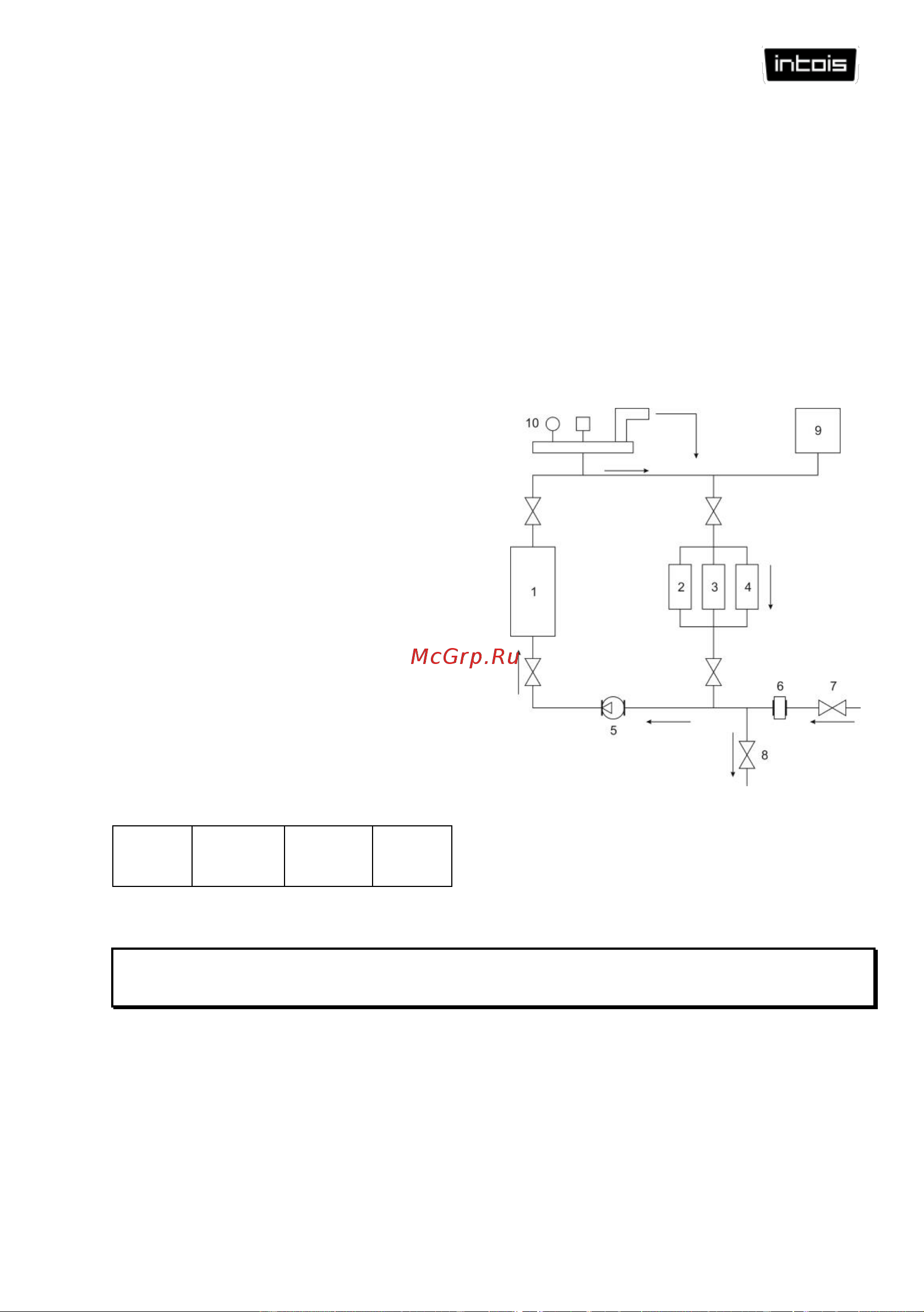

Рекомендуемая схема подключения АЭК к системе теплообеспечения при-

ведена ниже.

Рис.2

1. АЭК

2. 3.4. Теплообменники (радиаторы)

5. Циркуляционный насос

6. Фильтр очистки воды

7. Кран заполнения системы

8. Сливной кран

9. Расширительный бак

10. Группа безопасности

Подключение АЭК к электросети

производиться с помощью кабеля, сечени-

ем соответствующим п.2.5 настоящего

руководства к клеммнику № 8 (рис.1),

согласно маркировке.

Кабели рабочей (фазной) про-

водки закрепить к выводам A, B, C;

Нулевой - к выводу N.

N A B C

Внимание!

Наличие Дифавтомата с стационарной проводке обязательно.

Заземляющий кабель подсоединить к болту поз-9 (рис.1), предварительно

закрепив из комплекта поставки специальный наконечник. Для заземления следует

применять кабель того же сечения, что и запитывающий.
