ИНСТРУКЦИЯ ПО МОНТАЖУ

1. Протяните шнур питания через отверстие в основании, установите опорную часть на основание

и плотно затяните гайку.

2. Установите основание с опорной частью на ровный пол. Убедитесь, что соединительная часть

внизу стойки совпадает с отверстиями и прочно закрепите винтом стойку на опорной части.

3. Прикрепите заднюю часть защитной решетки к корпусу двигателя с помощью зажимной гайки.

4. Наденьте пропеллер вентилятора на ось двигателя и затяните его винтом на пропеллере.

5. Соберите вместе переднюю часть защитной решетки с сетчатым кольцом и заднюю часть защит-

ной решетки. Приведите решетчатое кольцо в правильное положение.

Правильно затяните все это с помощью зажимного устройства. Перед тем, как включать устрой-

ство, убедитесь, что решетка прочно затянута.

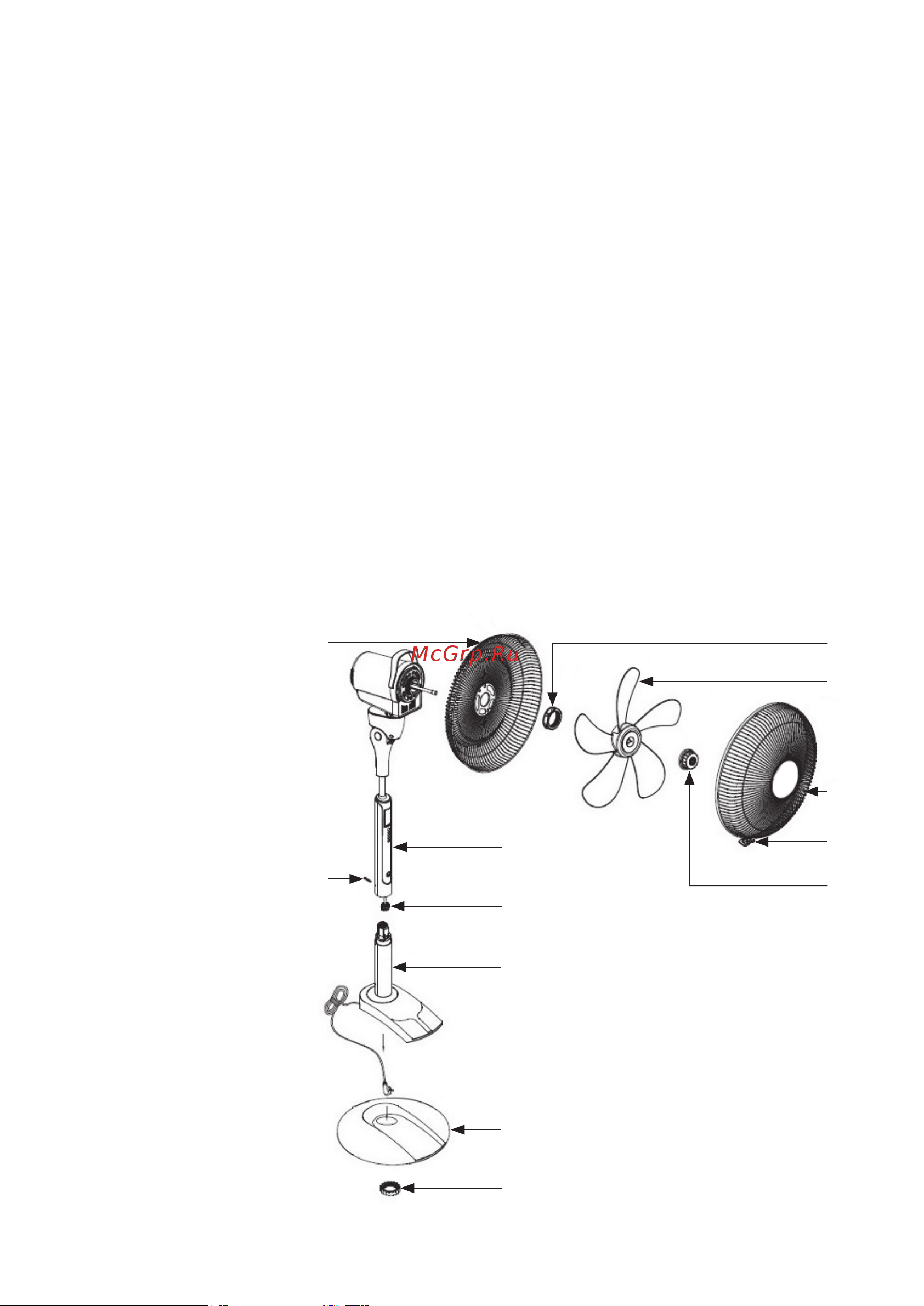

Надписи на рисунке

1 Гайка

2 Основание

3 Опорная часть

4 Винт

5 Соединительная часть

6 Стойка

7 Задняя часть защитной

решетки

8 Зажимная гайка

9 Пропеллер вентилятора

10 Крепежный винт про-

пеллера

11 Зажимное устройство

12 Лицевая сторона защит-

ной решетки
