Процедура установки

Поместите основной корпус на подстилку, как показано на рисунке, после

извлечения из коробки.

Как показано на шаге 1 рисунка А, откройте складную стойку в направлении,

показанном на рисунке. В то же время нижний конец стойки будет естественно

удлиняться с двух сторон. Поднимите стойку вверх в верхнее положение до

предела, как показано на шаге 2 рисунка А. Нажмите на складную ручку и

заблокируйте стойку, как показано на шаге 3 рисунка А.

Закрепите «подставку для гаджета» двумя шт. болтов ST4.2*22 на балке стойки,

как показано на шаге 4 на рисунке Б. Отделите 4 шт. «квадратные резиновые

пробки», как показано на шаге 5 на рисунке Б. Вставьте левую и правую

ручку в соответствующие позиции и зафиксируйте их в соответствующие

резьбовые отверстия через стойку двумя шт. М8 * 45 болтов. Поместите 2 шт.

«квадратные резиновые пробки» назад в предыдущее квадратное отверстие.

И сохраните оставшиеся две штуки у себя, как показано на шаге 7 рисунка Б.

Вставьте «защитный ключ» в соответствующее положение под балкой стойки,

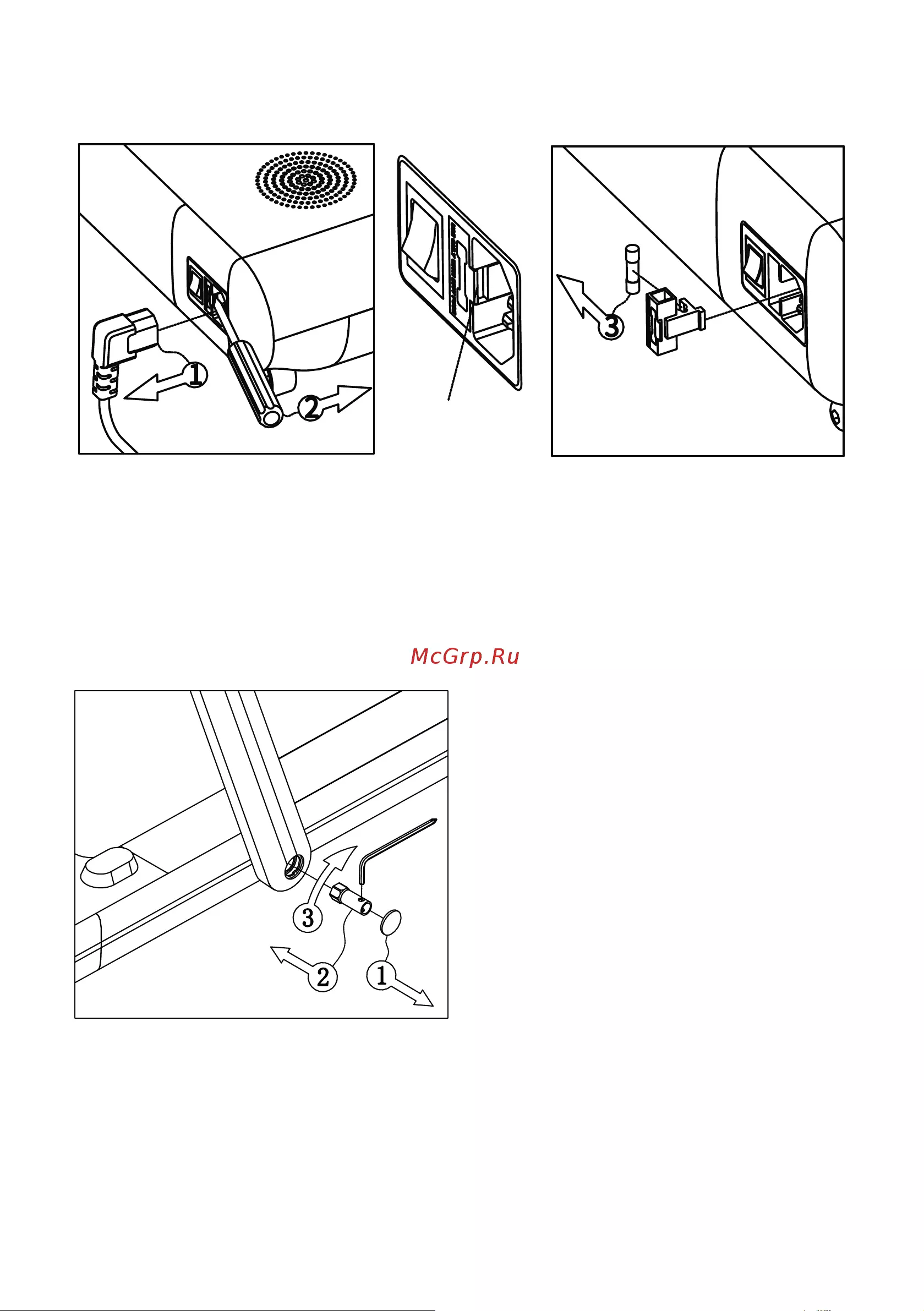

как показано на шаге 8 на рисунке Б. Вставьте шнур питания в розетку

переключателя питания и смонтируйте его.

Примечание: проверьте еще раз, все ли болты зафиксированы после

сборки этого тренажера.

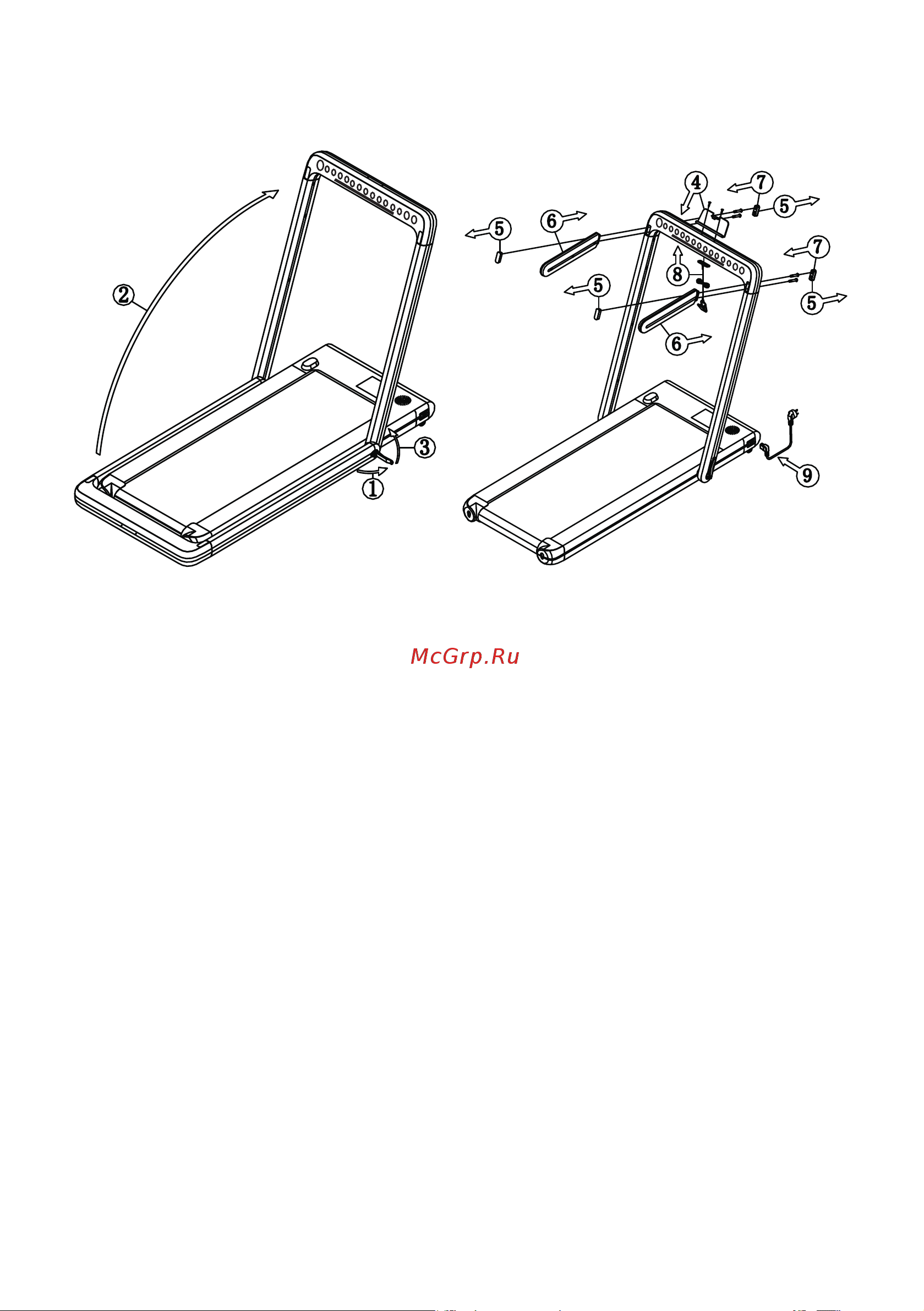

Рис А. Рис Б.
