16

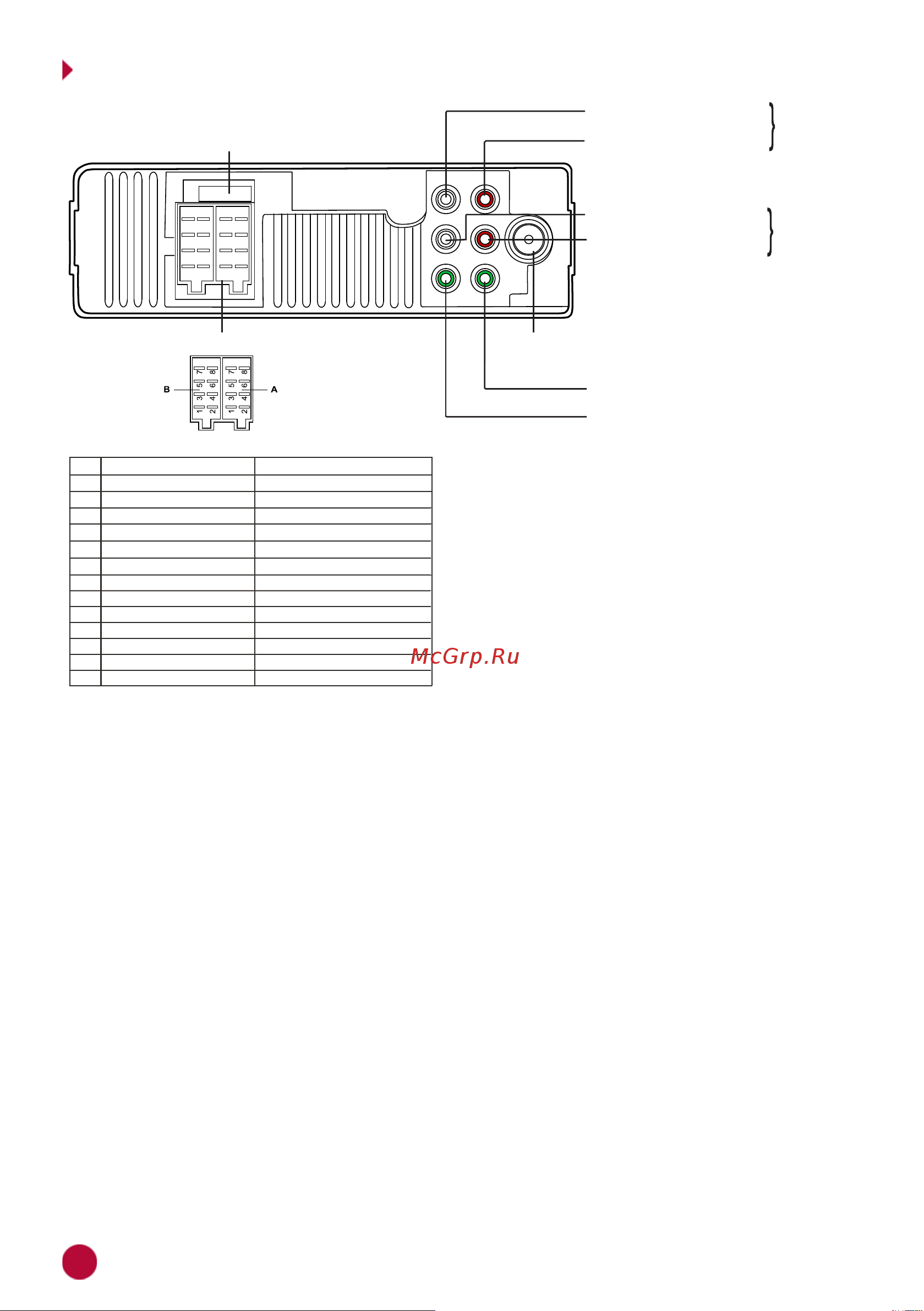

СХЕМА ПОДКЛЮЧЕНИЯ
15 А
FL
RL
SW1
FR
RR
SW2
Разъем для подключения
FM-антенны
Разъём ISO
Предохранитель
Выход сабвуфера
Правый канал аудиовыхода
Аудиовыход
задних
каналов
Левый канал аудиовыхода
Выход сабвуфера
Правый канал аудиовыхода
Левый канал аудиовыхода
Аудиовыход
передних
каналов
Назначение контактов разъема ISO
Назначение контактов разъема ISO
Назначение
Чёрный
Красный
Синий
Жёлтый
Зелёный/Чёрный
Зелёный
Белый/Чёрный
Белый
Серый/Чёрный
Серый
Фиолетовый/Чёрный
Фиолетовый
+12 В постоянно
Выход +12 В на авт. антенну
+12 В при включенном АСС
Масса
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
Левый задний динамик (-)
A4
A5
A7
A8
B1
B2
B3
B4
B5
B6
B7
B8
A2
Коричневый Вход отключения звука (-)
Цвет провода№
ВНИМАНИЕ!
— Неверное подключение устройства может привести к его поломке и лишению
права на гарантийное обслуживание.
— В данном устройстве используются усилители мощности, подключенные по
мостовой схеме. При подключении динамиков не допускается замыкание про-
водов на массу автомобиля, на провод питания +12 В или друг с другом.
— Красный провод устройства должен быть
подключен к цепи зажигания во
избежание разряда аккумуляторной батареи автомобиля при продолжительной
стоянке.
— Желтый провод устройства должен быть подключен к проводу с постоянным
напряжением +12 В, даже при выключенном зажигании. Если Вы не нашли
такого провода, то подключитесь к плюсовой клемме аккумулятора после
блока предохранителя.
— Черный провод устройства должен
быть подсоединен к заземленной металли-
ческой части автомобиля. Если Вы не смогли найти подходящий болт или винт,
обратитесь за помощью к ближайшему дилеру Вашего автомобиля. Для обе-
спечения хорошего заземления удалите краску и грязь с тех областей поверх-
ности, с которыми соприкасается провод.
— Синий провод предназначен для управления выдвижным механизмом
авто-
мобильной радиоантенны или питанием активной антенны.
— Коричневый провод используется для автоматического отключения звука
(например, при связи с оператором системы «ЭРА-ГЛОНАСС»).
