![Нептун Base Light 1/2" [16/28] Установочные размеры мм](/img/pdf.png)
Нептун Base Light 1/2" [16/28] Установочные размеры мм
16

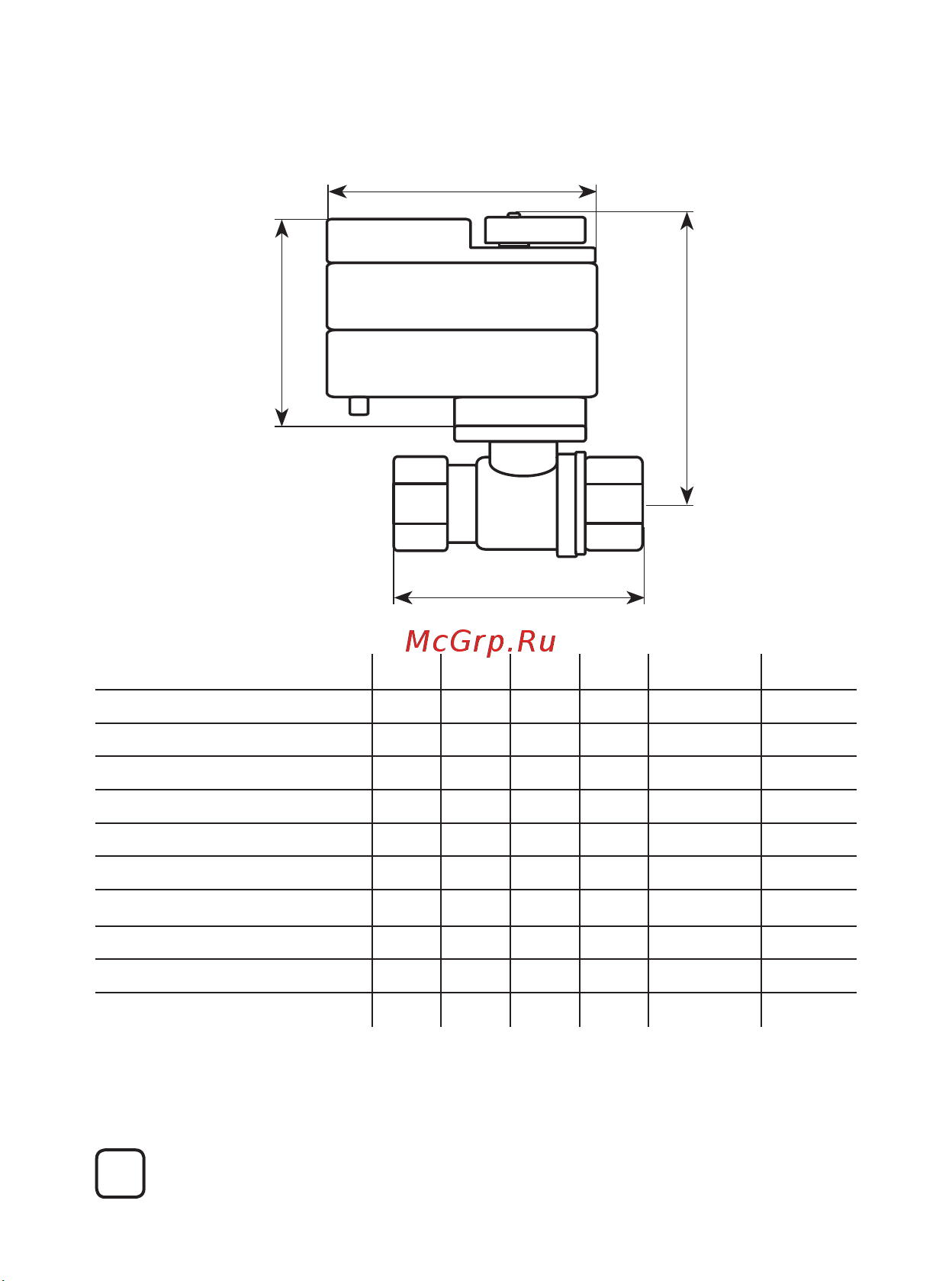

Установочные размеры (мм):
Модель A B L H Ширина Вес, гр
Neptun Bugatti Pro 220В ½ 70 86 62 100 70 745
Neptun Bugatti Pro 220В ¾ 70 86 68 103 70 838
Neptun Bugatti Pro 220В 1 70 86 83 112 70 1027
Neptun Bugatti Pro 12В ½ 70 86 62 100 70 722
Neptun Bugatti Pro 12В ¾ 70 86 68 103 70 811
Neptun Bugatti Pro 12В 1 70 86 83 112 70 1006
Neptun PROFI 220В ½
75 105 67 105 65 900
Neptun PROFI 220В ¾ 75 105 67 108 65 1000
Neptun PROFI 12В ½ 75 105 67 105 65 900
Neptun PROFI 12В ¾
75 105 67 108 65 1000
A
B
H
L
